Basler BE1-47N 负序电压相序继电器
第一章 产品简介（Introduction）
1. 核心作用原理监测三相系统负序电压 V2，系统缺相、相序反接、三相不平衡、过压 / 欠压都会产生负序分量，继电器据此实现保护。
2. 典型应用场景
电机保护：防止逆相、缺相启动；运行中三相不平衡、过 / 欠压跳闸；电机空载 / 带载缺相产生 16% 负序电压，本机灵敏度高、不受频率影响，弥补传统欠压继电器无法识别电机反电动势缺相缺陷。
变压器、线路、同步调相机：检测进线相序错误。
自动切换回路：保证切换后相序、电压合格。
电容补偿柜：熔断器熔断引发三相不平衡保护。
母线、静止负载：三相不平衡故障防护。
3. 系统负序背景工业正常供电负序电压仅 1%~2%；超过该值代表供电故障，会增大电机损耗（3.5% 负序电压会使电机损耗上升 25%）。
4. 相序特性设备基于线电压计算负序，对相序旋转方向敏感，手册默认接线为ABC 相序。
5. 型号编码规则（Style 编号）型号 BE1-47N + 风格码，分段定义硬件配置：
输入采样类型（三相线电压）、额定采样电压（120V60Hz/100V50Hz/208V60Hz/173V50Hz）
输出继电器（常开 NO / 常闭 NC，单 / 双主继电器）
控制电源（24/48/125/250VDC、120/240VAC）
保护时限特性（瞬时 / 定时限 / 反时限，47N 负序、27 欠压、59 过压可独立配置）
故障指示器（内置电子驱动 / 电流驱动，单 / 双目标）
辅助输出继电器数量、安装方式（半嵌入式 / 突出式 S1 壳体）
示例：E3FE1PA1R0F 代表三相线电压采集、120V60Hz、双主 NO 输出、负序定时限、125VDC/120VAC 电源、单内置指示器、欠压瞬时、过压瞬时、无辅助输出、半嵌安装。
第二章 面板控制与指示灯（Controls and Indicators）
全部操作元件集成于前面板，分 7 类组件：
电源指示灯 A（红色 LED）：供电正常点亮。
负序电压 47N 调节组件 B
拨轮整定：2%~32% 额定电压，步长 2%（A~S 档位）；
定时拨轮：定时 / 反时限机型配置，瞬时型无；
动作 LED：负序超标时点亮。
欠压 27 调节组件 C（选配）
整定范围：额定电压下浮 2%~32%；
配套延时拨轮、欠压动作指示灯。
整定刻度表 D：面板印刷，标注各档位对应百分比。
故障指示器复位按钮 E：手动清除锁存故障灯。
输出测试按钮 F：用绝缘杆按压，手动触发主输出继电器（不影响电源状态触点）。
故障目标指示灯 G：电子锁存红灯，跳闸后保持点亮；断电熄灭，复电恢复锁存；电流型目标需跳闸回路≥200mA 才能触发。
过压 59 调节组件 H（选配）
整定范围：额定电压上浮 2%~32%；
配套延时拨轮、过压动作指示灯。
第三章 功能原理（Functional Description）
1. 硬件信号流程框图三相电压→内置 PT 隔离降压→移相滤波→序分量分离→低通滤波（只允许 50/60Hz 基波）→比较器判定→计时逻辑→驱动输出继电器 + 指示灯 + 故障目标。
2. 核心信号处理模块
电压采样：内置 PT 消除零序分量，提供电气隔离；4 种标准采样规格适配 50/60Hz 系统。
移相求和：各相二次电压 ±45° 移相叠加，抵消正序分量，仅保留负序 V2。
整定缩放回路：拨轮电阻网络设定负序动作阈值。
低通滤波：滤除谐波，仅响应工频故障。
三路独立比较器：负序 47N、欠压 27、过压 59，三路保护逻辑完全独立。

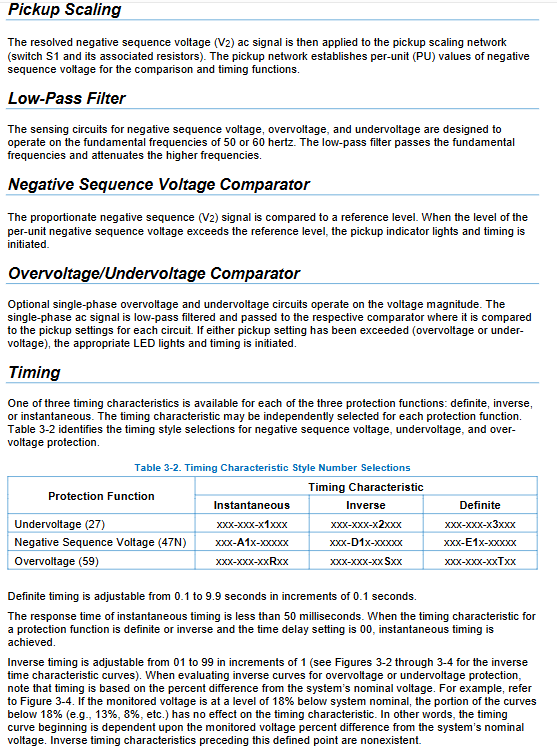

3. 三种时限特性（各保护可单独选型）
表格时限类型参数范围动作速度瞬时无延时整定＜50ms定时限0.1~9.9s，步长 0.1s精度 ±5% 或 ±50ms反时限01~99 档位，对应标准反时限曲线故障越严重动作越快补充：定时 / 反时限机型延时拨轮设为 00 时等效瞬时动作。4. 输出回路分类
主跳闸输出：分 47N 负序、27/59 过欠压独立继电器，可选常开 / 常闭触点，用于直接跳开设备。
辅助输出（选配）：与主跳闸同步动作，用于告警、信号上传。
电源状态触点（常闭）：继电器正常供电时线圈励磁、触点断开；失电 /±12V 内部电源故障时触点闭合，用于监控装置供电状态。
5. 故障指示器两种类型
内置驱动型：跳闸回路电流无要求，推荐搭配常闭输出触点；
电流驱动型：跳闸回路电流≥200mA 才能点亮；2007 年前为机械磁盘锁存，现统一电子 LED 锁存。
6. 供电电源宽范围隔离电源，无极性要求；前面板电源灯 + 电源状态触点双重监测供电。
第四章 安装（Installation）
1. 收货与存储到货核对型号、外观破损；暂不安装需原箱存放防潮防尘；备用设备每年通电 30 分钟延长电解电容寿命。
2. 安装安全规范
电流型故障指示器跳闸回路最小电流 200mA；
绝缘耐压测试前必须拔端子、抽出继电器本体，否则失去保护；
接地：柜体接地端子用≥12AWG 铜线单独接接地排；
EMI 抑制：触点驱动外部线圈时，并联反向二极管吸收浪涌（Rev P 新增要求）；
固态无机械部件，无垂直安装强制要求，任意角度均可。
3. 壳体与开孔尺寸统一 S1 壳体，提供两种安装形式图纸（半嵌入式、突出式），标注英寸 / 毫米双尺寸、面板开孔、固定螺丝位置、背板端子布局。
4. 接线规范
常规接线≥14AWG 铜线，接线前核对型号避免烧损设备；
采样输入：电机星型 / 三角型通用三相接线，接入 AB、BC、CA 线电压；
控制回路：装置电源、跳闸输出、辅助信号、接地端子背板定义；
内部回路：采样、保护逻辑、电源、目标指示灯、辅助输出端子分区布局。
5. 维护说明无定期预防性维护，仅需定期功能校验；故障直接联系厂家售后维修。
第五章 测试（Testing）
分功能动作测试（动作 / 返回值）、时限验证测试（定时限 / 反时限），测试误差受测试设备、接线、工装影响。
1. 负序 47N 动作与返回测试（简易单相等效法）
短接 B、C 两相，仅 A 相加压模拟不平衡产生负序；
提供 4 种采样电压对应的标准触发电压计算公式：\(V_{AB}=V_{2PU}×\sqrt{3}×V_N\)；
返回值：动作电压的 98%，误差≤2%；
可轮换短接不同两相完成全相校验。
2. 过压 59 测试设定上浮 10% 档位，施加 110% 额定电压动作；降低电压至 98% 动作值返回。
3. 欠压 27 测试设定下浮 10% 档位，施加 90% 额定电压动作；升压至 102% 动作值返回（2020 版修订）。
4. 定时限校验以过压为例，施加超标电压，记录从故障施加到触点闭合时间，允许误差 ±5%。5. 反时限校验以负序为例，施加 2 倍动作阈值电压，实测动作时间匹配标准反时限曲线，提供各采样规格标准测试电压。6. 测试电路图区分 47N 负序测试回路、27/59 过欠压测试回路，配套外部计时开关、电压源接线示意。

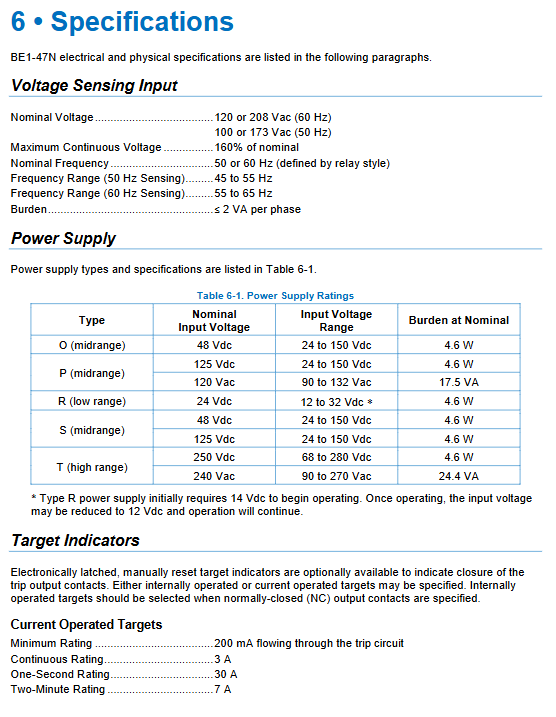

第六章 技术规格（Specifications）
1. 电压采样输入
额定：50Hz（100/173Vac）、60Hz（120/208Vac）；
连续耐受：160% Un；频率范围 45~55Hz（50Hz 机型）/55~65Hz（60Hz 机型）；每相负载 2VA。
2. 控制电源多规格24/48/125/250VDC、120/240VAC 宽电压输入，直流功耗 4.6W，交流视在功率 17.5~24.4VA；24VDC 机型启动电压 14V，运行后可低至 12V。
3. 三大保护定值精度
47N 负序：整定 2~32% Un，步长 2%，精度 ±1% Un；返回 98% 动作值；
27 欠压：整定 2~32% Un，步长 2%，精度 ±1%；返回 102% 动作值；
59 过压：整定 2~32% Un，步长 2%，精度 ±1%；返回 98% 动作值。
4. 时限精度定时限 ±5%；反时限 ±5% 或 ±50ms；瞬时＜50ms。
5. 输出触点容量分交流阻性、直流阻性、感性负载额定；120VAC 持续 7A；250/500VDC 短时接通大电流，分断电流仅 0.3A。
6. 环境与可靠性试验
冲击：三轴 15G 无损坏；振动：2G、10~500Hz 扫频；
耐压：整机对地 2121VDC，输入输出间 1500VAC；
电磁兼容：满足 IEEE C37.90、C37.90.1/2 浪涌、射频干扰标准；
7. 物理与认证
重量 6.35kg（14lb），标准 S1 壳体；
UL508 认证，触点＞250V 无 UL 认证；
核心安全要点汇总
安装操作前完整阅读手册，非专业人员禁止操作；
拆除继电器前确认系统工况稳定，否则失去保护引发设备损坏、人身伤害；
接线、耐压测试、带电校验严格遵循步骤，防止烧毁继电器；
电流驱动型故障指示器必须保证跳闸回路电流≥200mA；
大功率线圈并联续流二极管抑制电磁干扰；
设备含加州 65 号管控化学品，可访问官网查询具体成分。
