Basler BE1-81O/U 数字频率继电器
时间: 2026-06-23浏览次数：
Basler BE1-81O/U 数字频率继电器
Basler BE1-81O/U 数字频率继电器
第一章 通用信息、功能与电气规格
1 核心产品功能
多组独立定值：最多 4 路频率保护通道，每路独立设定过频 O / 欠频 U模式；
频率整定范围 40.00~70.00Hz，最小步进 0.01Hz，精度 ±0.01Hz；
双模式固定延时：可切换周期 (cycles) / 秒 (seconds)，支持 ×1/×10/×100 三档倍率，最大 990s；
低压闭锁功能：面板电位器 40~120Vac 可调，电压低于设定值时全部频率保护闭锁，防止启动阶段误动；
故障目标指示灯：可选内置驱动 LED 或电流驱动型机械指示，动作自锁，面板复位；
每组定值标配主跳闸触点 + 可选辅助告警触点。
2 型号编码规则
型号 BE1-81O/U 后缀字母定义：采样输入、延时类型、供电电压、输出触点形式、定值数量、指示灯类型、安装壳体。
示例 T3E E1J A9N2F：单相 100/120Vac 采样、4 组定值、E1 固定延时、125V 交直流供电、常开主输出、带内置故障灯、配套辅助常闭触点。
3 详细电气规格
（1）电压采样回路
输入电压：40~132Vac；
频率检测区间 30~80Hz，有效整定区间 40~70Hz；
回路负荷最大 2VA，内置带通滤波器抑制谐波干扰。
（2）供电电源（5 种可选规格）
型号 供电范围 额定功耗
L 12~32Vdc 3.7W
K/Y 24~150Vdc 3.6W
J 24~150Vdc 3.9W
Z 90~270Vac / 68~280Vdc 交流 24.6VA 直流 3.9W
L 型最低启动电压 14V，启动后可低至 12V 维持工作。
（3）输出触点容量
交流 120V：持续 7A 通断；
直流 250V 短时 0.2s 通 30A，长期 7A，感性负载仅 0.3A 分断；
每组定值 1 路主输出（常开 / 常闭可选），可选 1 路辅助告警触点。
（4）延时精度
周期模式：频率偏离设定≤1Hz 时误差 ±2 周期；偏离＞1Hz 误差 ±1 周期；
秒模式：偏离≤1Hz 取设定值 ±2% 或 ±50ms；偏离＞1Hz 取 ±2% 或 ±25ms。
（5）环境与认证
工作温度：-40℃~70℃；存储 - 65℃~100℃；
抗扰：满足 IEEE C37.90 浪涌、静电、射频、冲击振动标准；
认证：UL508、俄罗斯 GOST-R。
第二章 前面板与电路板控件
1 前面板全部操作部件
Undervoltage Inhibit 电位器：低压闭锁门槛 40~120Vac，出厂 80Vac，配套低压告警 LED；
每组定值配置：4 位数字频率拨码（40.00~70.00）、O/U 过 / 欠频切换开关、双位延时拨码、Pickup 动作指示灯、自锁故障目标红灯；
公共按键 / 指示灯：电源运行 LED、目标复位按钮，一键清除所有锁定故障灯。

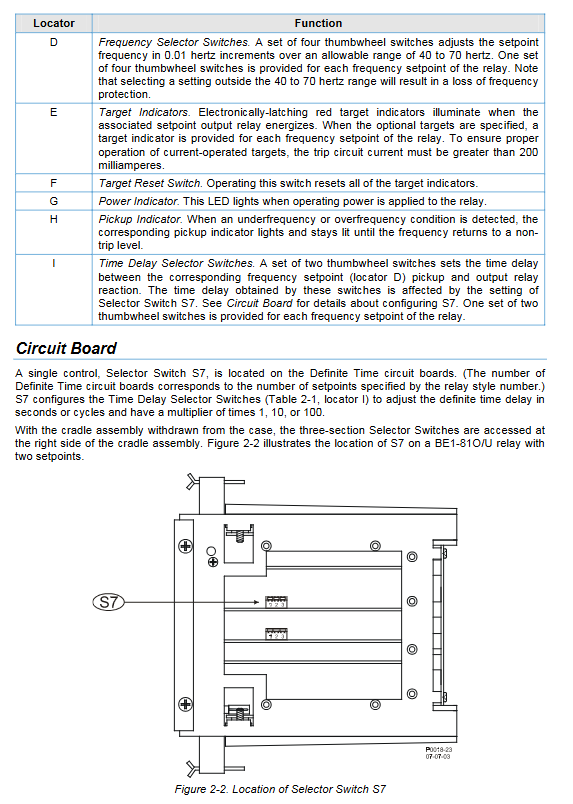

2 电路板核心拨码 S7（延时配置开关，三段子开关）
S7-1/S7-2：延时倍率（×1/×10/×100）；
S7-3：单位切换（上 = 周期 cycles，下 = 秒 seconds）；
出厂默认配置兼容旧 E1 延时档位，向下兼容老设备整定逻辑。
第三章 整机功能原理
1 信号处理完整链路
外部单相交流采样 → 带通滤波整形 → 过零检测电路，提取波形上升沿脉冲；晶振 1/2MHz 基准时钟对比波形周期，换算实测频率，BCD 编码送入比较器。
2 核心逻辑流程
低压闭锁判别：采样电压低于面板设定值，直接封锁全部频率比较与计时回路，低压告警灯点亮；
频率对比：实测频率与每组拨码定值对比，O 模式超频启动、U 模式低频启动；
三周期防抖：连续 3 个周期满足频率异常才触发 Pickup 指示灯，过滤瞬时频率波动；
固定延时计时：根据 S7 倍率 / 单位设定累计计时，延时到后驱动主跳闸、辅助触点、锁存故障灯；
故障复归：频率恢复正常并持续 3 周期，Pickup 灯熄灭，输出触点复位；故障灯需手动复位清除。
3 关键硬件模块说明
晶振基准：高精度时钟保证 0.01Hz 频率分辨精度；
周期极值逻辑：区分 30Hz 下限、80Hz 上限，超出极限按边界值计算延时；
电源模块：宽幅隔离反激电源，无极性交直流输入，可选电源故障告警常闭触点；
故障指示灯两类：内置驱动（无需大跳闸电流）、电流驱动（回路≥200mA 才可点亮）。
第四章 安装、接线与维护
1 机械安装
安装角度无限制，固态电路无倾斜要求；

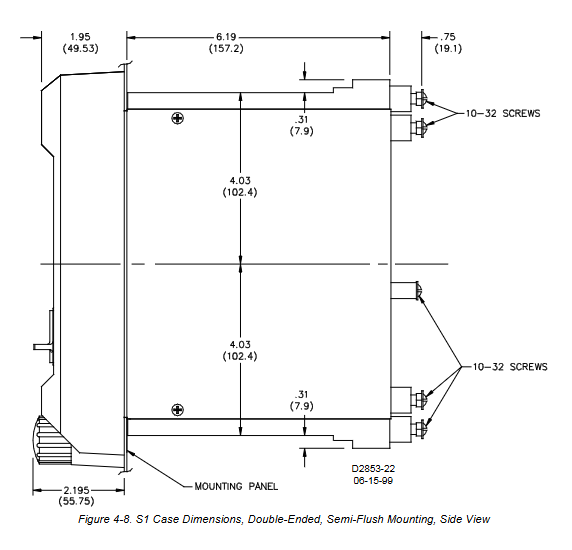

配套全套开孔、侧视、背板尺寸图纸（S1/M1 壳体分开）；
接地强制要求：独立 12AWG 铜线接装置接地端子，禁止共用动力地排。
2 端子与接线规范
端子分可插拔插头，拔出后断开跳闸回路，提升检修安全；
常规信号线≥14AWG，接地 12AWG；
典型接线：单相 PT 电压采样、直流跳闸回路、辅助告警回路；
插拔式托架便于现场更换，无需拆线。
3 维护与存储
无定期拆解保养，仅年度全套功能测试；
闲置备品每年通电 30 分钟，活化电解电容延长寿命；
硬件故障禁止私自拆解，返厂维修。
第五章 标准化整机测试流程
1 必备试验设备
可调变频交流源、交直流供电电源、计时仪表、万用表；变频源频率稳定度要求 0.00002Hz 以内。
2 逐项标准测试步骤
频率启动值校验：分别测试过频、欠频档位，实测值误差≤±0.01Hz；
周期延时测试：设定倍率与周期，实测动作时间核对理论计算值；
秒级延时测试：固定秒档位，验证延时不受频率变化影响；
低压闭锁试验：缓慢降低采样电压，低于设定值后频率保护完全闭锁；
多组定值（2/3/4 通道）重复上述全套测试，验证通道独立互不干扰。
