Basler BE1-11f 馈线综合保护装置手册
时间: 2026-06-23浏览次数：
Basler BE1-11f 馈线综合保护装置手册
Basler BE1-11f 馈线综合保护装置手册
整机硬件与人机界面（HMI）

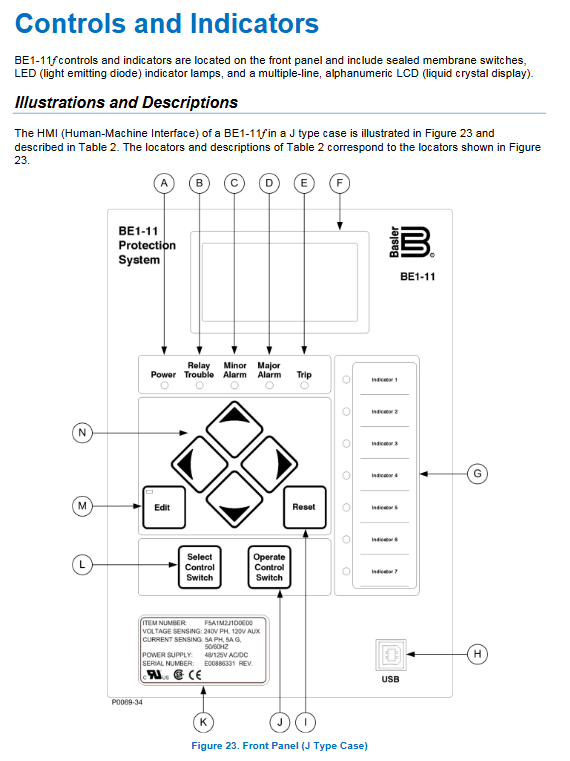

1 前面板组成
背光 LCD（64×128 点阵）、四向导航键、Edit 编辑键、Reset 复位键；前置 USB 调试口；
LED 指示灯：电源、装置故障、轻告警、重告警、跳闸、可编程状态灯（J 型额外 7 路自定义指示灯）；
面板操作分级密码：6 级访问权限（只读 / 控制 / 操作员 / 整定 / 设计 / 管理员），支持密码锁定、错误登录锁定、操作超时自动退只读。
2 菜单结构
面板分为计量菜单（实时量、状态、故障、录波、电能、电能质量）、设置菜单（保护、逻辑、通信、系统参数）两大主干，可设置屏幕滚动、休眠背光、反色显示。
3 输入输出硬件资源
（1）开关量输入（无源干接点）
输入支持 24/48/125V 控制电压，板载跳线切换高低识别阈值；4ms 识别 + 16ms 防抖滤波；每路可自定义通电 / 断电文字标签，上传事件记录。
（2）继电器输出
通用常开触点 + 1 路故障常闭告警 OUTA；输出支持 200ms 保持防触点烧蚀；软件可强制置位 / 脉冲输出，用于回路测试。
（3）模拟采集回路
双组 CT 回路（CT1/CT2）、三相电压 VT（Va/Vb/Vc）、辅助 Vx 开口三角 3V0 零序电压；支持 1A/5A CT，单相 / 三相三线 / 四线 VT 接线；可采集正序 V1、负序 V2、零序 3V0、频率、有功无功。
4 扩展选配：RTD 远程测温模块
通过 RS485 / 以太网外挂，最多 24 路 RTD 热电阻、8 路 4~20mA 模拟量，装置内置 49RTD 温度保护、模拟量超限保护。
全套保护元件功能详解（核心保护逻辑）
1 同步检 25（同期合闸闭锁）
用于线路 / 分布式电源并网，同时校验 3 个条件才允许合闸：相位差、滑差频率、电压差值；
25VM 电压监视：区分线路 / 母线带电、失压工况，支持死母线合闸允许；
可配置 VT 相角补偿、失压闭锁、外部逻辑封锁；
输出：同步合格、电压同步、角度同步、滑差同步逻辑位。
2 欠压 27P（相电压欠压）
5 组独立元件，监测三相相电压；支持三取一 / 二 / 三动作模式；定时限 / 反时限可选；带启动抑制电压，机组启动期间不误动；可被 PT 断线 60FL 闭锁。
3 辅助欠压 27X（序电压 / 3V0 监测）
4 组元件，监测 V1 正序、V2 负序、3V0 零序、Vx 基波 / 三次谐波，用于三相不平衡、接地偏移、发电机内部短路保护。
4 过压 59P、辅助过压 59X
功能与 27 系列对称，监测相电压、序电压超限，整定延时、动作逻辑完全一致。
5 频率保护 81（8 组元件）
支持过频、低频、df/dt 频率变化率（孤岛保护核心）；可采集主 VT 或辅助 Vx 电压；设置高低频抑制、负序闭锁，分布式电源防孤岛标配；IEC61850 机型缩减为 4 低频 + 2 过频 + 2df/dt。

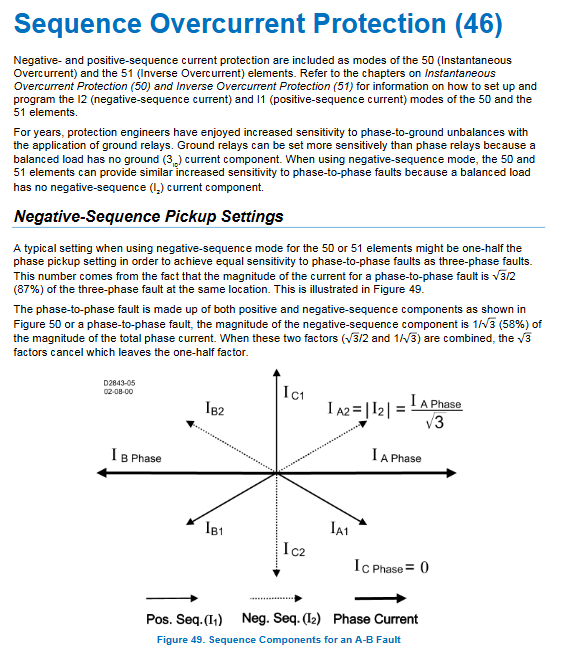

6 负序电流 46（依托 50/51 元件模式）
通过负序电流模式检测相间不平衡、断相故障，提供相间故障灵敏保护；给出相 / 地故障整定换算系数，用于上下级保护配合绘图。
7 瞬时过流 50（6 组元件）
9 种监测模式：单相 / 三相 / 3I0 零序、IG 接地、正序 / 负序、不平衡电流；支持方向闭锁（67 极化）；可设 0ms 瞬时延时；支持 SEF 灵敏接地小电流采集。
8 断路器失灵 50BF
保护断路器拒分故障：保护跳闸 + 检测故障电流持续，延时后跳上级开关；
配备快慢电流检测回路，快速识别故障消失；设控制保持计时器、分闸启动输入 52BFI；可外接断路器位置 52 接点联动。
9 反时限过流 51（7 组元件）
支持 IEEE 标准反时限公式，内置 ABB CO、GE IAC、BS 标准曲线、自定义曲线；
两大计时模式：瞬时复归、积分复归（模拟电磁圆盘）；
电压制动模式：故障电压降低自动降低启动电流，发电机后备保护专用；
支持负序 I2t 发电机过热曲线；
可配置正向 / 反向方向闭锁。
10 方向过流 67（极化逻辑）
提供 4 类序极化方式：正序、负序、零序电压、零序电流；适配相间、接地故障方向判断；内置故障记忆电压，解决近处短路无电压失向问题；计算序阻抗判定故障前后方向，用于环网、双电源馈线选择性保护。
11 功率保护 32（正向 / 反向功率）
2 组元件，监测有功功率超限；用于发电机逆功率、分布式电源反送电保护；可三相总功率 / 分相判别，设定功率流向（母线→线路 / 线路→母线），延时跳闸。
12 自动重合闸 7
最多 4 次重合逻辑，区分上电锁定 / 上电允许模式；配置间隔延时、重合失败锁定、区段逻辑（识别下游故障自动减少重合次数）；可联动整定组切换，故障后更换保护曲线实现分级配合。
13 RTD 温度 49RTD（选配）
6 组测温保护，监测电机 / 电缆 RTD，支持超温、低温、多测点投票跳闸逻辑。
14 模拟量超限保护（外挂模块）
8 路 4~20mA 信号上下限监视，用于变压器油位、风机等辅助设备监测。
15 PT 断线 60FL
检测 VT 熔丝 / 接线断开，自动闭锁依赖电压的 27/59/32/67 保护，防止误动。
控制功能模块
虚拟控制开关 43（5 路）
无需外部物理接点，面板 / 远程软件均可置位 / 脉冲，用于投切保护、联锁控制，状态断电保存，支持标签区分投退用途。
通用逻辑定时器 62（8 路）
延时、窗口、脉冲多种模式，自由搭建联锁、告警延时逻辑。
86 锁定逻辑
故障跳闸后自锁，需手动 / 远程复位，防止多次故障反复冲击设备。
断路器控制逻辑：分合闸输出、分闸回路监视 52TCM，检测跳闸线圈断线、保险熔断。
测量、故障记录与告警系统
1 全维度计量
三相线 / 相电压、序电压、三相 / 零序 / 负序电流、有功 / 无功 / 功率因数、频率、累计电能、最大需量、电能质量（谐波、骤升骤降），支持一次侧 / 二次侧数值切换。
2 事件记录 SER
毫秒级时标，存储开关变位、保护启动 / 跳闸、操作、告警，搭配 IRIG-B/NTP 网络对时。
3 COMTRADE 故障录波
标准电力波形文件，记录故障前后电压电流、保护状态，配套 BESTwave 软件绘图分析；存储多组故障波形。
4 断路器监测
记录分合闸次数、故障开断电流、分闸时长，达到阈值告警，评估触头损耗。
5 分级告警
区分轻告警、重告警，50 余种内置故障 + 用户自定义逻辑告警，告警状态可面板 / 通信复位，生成告警历史报表。
可编程逻辑 BESTlogicPlus（整机核心柔性配置）
图形化拖拽编程，输入 / 输出 / 保护元件 / 定时器 / 虚拟开关自由搭接；
内置标准馈线、重合闸、失灵保护逻辑模板，直接调用修改；
支持自锁、互锁、延时、逻辑取反、区段联动；
逻辑文件可导出保存，多台装置批量复制配置；支持离线仿真，不上电校验逻辑。
通信系统（多端口多协议）
端口划分
前面板 USB：本地 BESTCOMSPlus 调试、固件升级；
背板 RS485：Modbus RTU 多站总线；
选配以太网：Modbus TCP、DNP3、IEC61850、NTP 对时；
通信安全：分级端口访问权限、登录日志、密码时效、错误锁定；
配套 BESTnetPlus 上位监控，实时调取量测、故障、录波数据。
BESTCOMSPlus 上位软件功能
整机参数在线读写、四组整定组快速切换；
BESTlogic 逻辑离线 / 在线编辑仿真；
阶跃响应、故障波形可视化分析；
4 参数文件导出打印，批量下发同型号装置；
5 固件远程升级、RTD 模块配置、电能质量报表导出。
安装、接线、测试与维护
1 机械安装
标准 19 英寸机架 3U 结构，嵌入式 / 盘面安装图纸；插拔托架，CT 自动短接保护。
2 接线规范
CT/VT、控制输入、跳闸输出、通信、RTD 扩展端子分区；强弱电分开，屏蔽线单端接地；提供单相 / 三相 / 开口三角标准接线图。
3 标准化成套测试流程
上电自检、通信校验、CT/VT 回路校验、所有保护元件单功能试验、重合闸 / 失灵整套联动测试、输出强制回路测试、录波事件验证，附标准测试记录表。
4 维护规范
无板级维修，故障整机返厂；
备用设备每年通电 30 分钟活化电解电容；
年度全套保护定值校验、端子紧固；
断电时钟电池 5 年寿命定期更换。
