Basler DECS-250 数字励磁控制系统
时间: 2026-06-23浏览次数：
Basler DECS-250 数字励磁控制系统
Basler DECS-250 数字励磁控制系统
整机核心硬件架构与供电

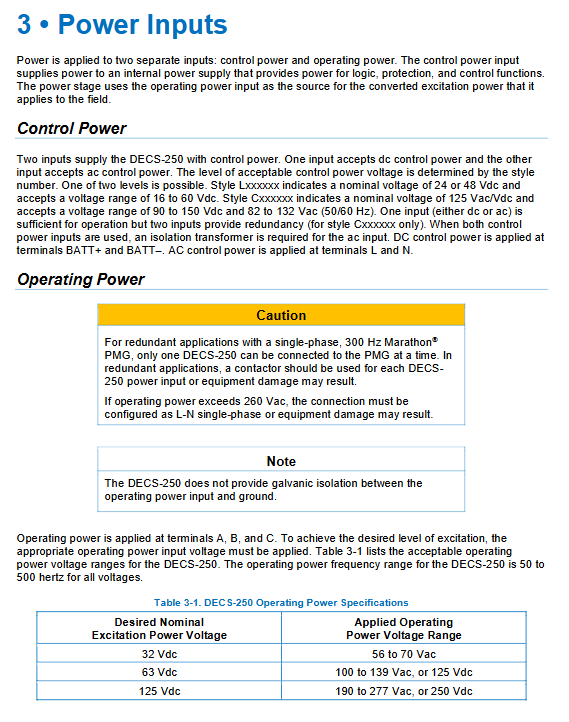

1. 两类独立电源
控制电源：给主板、逻辑、通信、人机供电，分 24/48VDC、120Vac/125V 交直流双冗余规格，隔离设计；
工作功率电源：励磁功率级供电，三相 / 单相 AC / 直流兼容，分 32/63/125V 三种励磁输出档位，50~500Hz 宽频适配 PMG 永磁机励磁取电；
提示：低阻抗市电直供建议加装 ICRM 浪涌抑制模块，防止上电冲击损坏功率板。
2. 励磁功率单元
采用 PWM 开关功率电路，标准输出 15Adc（55℃），短时 10 秒强制励磁 30Adc；输出端子 F+/F - 接无刷励磁机磁场，无电气隔离，外壳可靠接地。
3. 信号采集系统
发电机三相电压 E1/E2/E3：适配 PT 二次最高 600Vac，单相可短接 E2；
发电机三相 CT（CTA/CTB/CTC）：支持 1A/5A 互感器，三相电流是 PSS、无功计算必备条件；
母线电压 B1/B2/B3：同期、电压匹配、电网监测；
交叉电流 CT 端子 CCCT：多机并联均流用；
励磁采集内置，可检测励磁电压、电流、整流二极管波纹（EDM 二极管故障监测）。
4. 人机前面板
128×64 背光 LCD、四向导航键、Edit 编辑键、Reset 复位键；前置 Type-B USB 本地调试口；多组状态 LED：预定位、限制动作、PSS 激活、模式跟踪、零平衡指示；
菜单分层：计量、定值、保护、限制、同步、逻辑、通信、系统参数，支持对比度、自动滚动、睡眠背光、多语言切换，分级密码权限管控参数修改。
五大励磁调节运行模式（核心控制功能）
支持 5 种独立调节，模式间无扰内部跟踪，双 PID 增益组可自动切换，每种模式配置 3 组预定位快速定值。
AVR 自动调压（主模式）
闭环稳定机端电压，支持软启动升压斜率可调；可外部升降接点、4~20mA/-10~10V 模拟、Modbus 远程微调；适用于孤岛 / 并网通用。
FCR 励磁电流恒流模式
手动备用，PT 断线、检修工况，恒定励磁电流输出。
FVR 励磁电压恒压模式
多用于机组仿真、系统模型试验，固定励磁输出电压。
VAR 无功恒定模式
并网锁定无功出力，抑制无功波动。
PF 功率因数恒定模式
电厂并网标准控制，固定功率因数，低于设定有功自动切下垂模式。
配套调节功能
预定位 Pre-Position：3 组预设励磁值，外部接点一键切换，支持瞬时 / 渐变两种切换速率；
内外跟踪：内部跟踪（本机各模式互相跟随，切换无冲击）；外部跟踪（双 DECS 冗余一主一备联动）；
瞬态励磁增强：电网短路电压骤降时自动抬升励磁，提升故障暂态支撑；
并联均流方案二选一：无功下垂补偿、交叉差动 CT 均流、以太网网络无功均分；
线路压降补偿：远程负载点恒定电压控制。
同步器与电压匹配选配模块
内置自动同步器（选配型号带 xXXXA 标识），用于发电机并网合闸控制，具备完整同期逻辑：
同步判据：滑频、滑角、压差三重闭锁，支持 PLL 锁相 / 预判式两种同步算法；
变压器相位补偿、变比匹配系数，消除 PT 变比 / 相移误差；
母线 / 发电机失压、故障判定逻辑，可设置死母线合闸允许；
输出调速脉冲调节原动机频率，支持连续 / 脉冲两种调速输出；
独立电压匹配功能：合闸前自动追踪母线电压差值，缩小同期压差。
全套限制器（保护励磁 / 发电机边界）
全部限制器具备主 / 副两套参数组，离线 / 并网自动切换，支持模拟量外部缩放调节：
OEL 过励限制
两种算法：求和型（平滑调节）、接管式（直接强制钳位）；离线两级限流、并网三级阶梯限流，带反时限加热曲线，区分瞬时高裕度、长期低励磁限值，具备 dV/dt 电压跌落临时增励功能。
UEL 欠励限制
防止进相失稳，内置标准 PQ 曲线 + 最多 5 点自定义 PQ 边界曲线，适配机组进相试验要求。
SCL 定子电流限制
分高低两级定子电流阈值，超时逐级压低励磁，避免定子过热。
VAR 无功限制：固定无功上下边界。
V/Hz 低频磁通限制
低频自动压低电压，防止铁芯饱和，分段斜率可调。
整机 20 余项内置保护功能
分电压、频率、有功无功、励磁、同步、自定义保护六大类，全部可设置告警 / 跳闸两种动作逻辑，主副两套定值组：
电压类：27 欠压、59 过压、电压采集丢失 LOS；
频率类：81O 过频、81U 低频、低于 10Hz 低速告警；
功率类：32R 逆功率（防止电机工况倒拖）、40Q 失磁保护（依据 PQ 进相曲线判失磁）；
励磁本体：励磁过压、励磁过流、ED 励磁二极管短路 / 开路监测、PMG 电源丢失、励磁回路短路；
同步保护：25 同步检查（非同期闭锁）；
8 路自定义可编程保护：可监测任意模拟量（RTD、温度、扩展模块信号），四路阈值分段告警延时。
Grid Code 电网合规控制（高低电压穿越 LVRT 核心）
满足国内外电网导则高低频、高低电压穿越标准，分三大控制模块：
APC 有功功率控制
正常恒有功；频偏进入 LFSM 限频模式，按下垂曲线升降有功；设置功率升降速率、高低功率限幅，故障恢复有稳定冷却时间。
LVRT 无功控制（5 种标准模式）
Q (U) 电压相关无功、Q (P) 有功关联无功、恒无功、恒功率因数、第三方外部给定；每条控制曲线可自定义拐点、响应 PT1 时间常数，远程通信故障可锁定当前 PF/Q。
电网故障判定：高低压、高低频分连续运行区、延时脱扣区、立即脱扣区，故障恢复需电压频率稳定计时完成再并网；提供测试功能人为偏移电压频率模拟电网扰动。
PSS 电力系统稳定器（选配，IEEE PSS2A/2B/2C 标准）
用于抑制电网低频振荡，必须三相 CT 采集电流方可启用：
双输入结构：转速偏差 + 有功积分信号，滤除轴系扭振干扰；
多级高通洗出滤波、二阶扭振滤波、四级相位超前补偿环节；
两组独立参数（轻重载自动切换），功率投切门槛；
输出限幅、端电压抑制保护，防止 PSS 过度调压造成过压；
BESTCOMS 内置参数计算工具，自动匹配机组惯性、励磁时间常数。
稳定性 PID 整定系统
AVR/FCR/FVR/VAR/PF/OEL/UEL/SCL 全部回路独立 PID，提供三种整定方式：
20 套行业标准预制 PID 参数；
手动输入发电机 T'do、励磁 Te 自动计算增益；
整机自动 Auto Tune 自整定，空载自动辨识励磁系统动态特性，一键生成最优 Kp/Ki/Kd；
区分正常工况、PSS 投切两套增益，抑制超调、振荡。
计量、事件与故障录波
1. 全维度实时计量
发电机三相电压 / 电流、正负序分量、有功 / 无功 / 功率因数、电能累计、母线电气量、励磁参数、PSS 输出、同步滑差、外部模拟输入；电机模式下无功、功率因数符号自动反转；支持前台面板与软件多窗口悬浮监测。
2. 事件记录仪三大功能
SOE 事件顺序：4ms 高精度时标，存储 1023 条变位记录，覆盖输入输出、保护、模式切换；支持 IRIG-B/NTP 网络对时；
COMTRADE 标准故障录波：最多 6 组波形，预触发 + 故障段采样，可导出至 PC 分析；
长期趋势记录：最长 720 小时连续存储 6 路关键变量，用于长期工况分析；
所有告警分自锁 / 非自锁，断电可保存锁存故障。
扩展硬件模块（CAN 总线通信）
AEM-2020 模拟扩展模块
8 路模拟输入、8 路 RTD 测温、2 路热电偶、4 路模拟输出；用于机组温度、外部调节信号采集输出。
CEM-125/CEM-2020/CEM-202 触点扩展
拓展多路开关量输入 / 继电器输出，远程逻辑控制，全部由 BESTlogic 可编程逻辑调用。

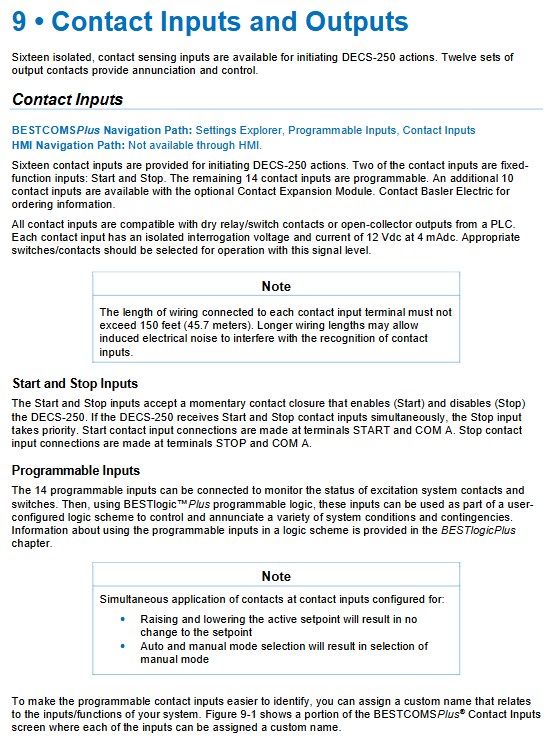

输入输出资源
本体开关量：16 路隔离输入（固定启停 + 14 路可编程）；11 路可编程继电器输出 + 1 路硬件看门狗常闭告警；
模拟辅助通道：V±(-10~10V)、I±(4~20mA)，用于远程无功 / 电压偏置、PSS 测试、限制缩放；
扩展模块通过 CAN 总线拓展 IO、测温、模拟信号。
通信系统（多总线兼容）
前面板 USB：本地 BESTCOMSPlus 调试、固件升级；
背板 DB9 串口：双机 DECS 主备跟踪；
RS485 Modbus RTU：上位 PLC 远程监控调节，完整读写定值、告警、计量；
以太网（铜 / 光纤选配）：Modbus TCP、网络无功均分；
CAN 总线：连接 AEM/CEM 扩展模块；
选配 Profibus-DP 工业总线；
全部通信具备通信故障锁定逻辑，通信中断可保持当前励磁定值。
BESTlogicPlus 可编程逻辑（整机柔性控制核心）
无需修改硬件，软件布尔逻辑自由组态：
逻辑元件：开关量输入输出、保护状态、限制动作、定时、比较器、模式切换、预定位、通信故障；
支持自锁、互锁、延时窗口、阈值比较；
预制标准逻辑：断路器失灵、同步闭锁、并联均流、保护跳闸逻辑；用户可自定义存储多套逻辑方案，适配不同电站二次回路。
配套上位软件 BESTCOMSPlus
Windows 专用配置监控工具，核心功能：
整机参数读写、分界面配置调节、PID 自动整定；
实时曲线阶跃响应分析、录波波形解析；
3 参数文件导入导出，多机组批量复制；
4 固件在线升级；
5 逻辑离线仿真，无需上电调试逻辑；
6 计量数据定时自动导出，报表存储。
安装、接线与维护
安装：标准 3U 19 英寸机架，嵌入式面板选配遮盖板；必须垂直安装保证散热，环境温度 - 40~+70℃；
端子分区：功率电源、励磁输出、CT/PT 采集、控制输入、继电器输出、各类通信、扩展接口；抽拉式托架，拔出自动短接 CT 防止开路高压；
3 布线要求：强弱电分离，屏蔽线单端接地，大功率动力电缆远离采集信号线；
4 维护：无定期拆解保养；闲置备品每年通电 30 分钟活化电解电容；故障整机返厂，禁止自行拆修；耐压试验断开全部通信、采集端子。
