Basler DECS-100 数字励磁控制系统
时间: 2026-06-23浏览次数：
Basler DECS-100 数字励磁控制系统
Basler DECS-100 数字励磁控制系统
第一章 通用信息与电气机械规格
1 核心四大运行模式（标配 AVR/FCR，VAR/PF 可选）
AVR 自动调压（主模式）：闭环稳定发电机端电压，带可调软启动升压斜坡，调压精度 ±0.25%，支持单相 / 三相 PT 采集；
FCR 手动励磁电流模式：恒励磁电流控制，检修、电压采样断线应急备用，调节范围 0~7A 直流；
VAR 无功控制（选配）：并网恒定无功输出，吸收 / 发出无功 - 100%~+100% 额定可调；
PF 功率因数控制（选配）：恒定功率因数，调节区间 0.6 滞后～0.6 超前。
2 核心配套功能
软启动：1~7200s 可调升压时间，抑制起机过冲；
V/Hz 低频限制：拐点 40~65Hz，斜率 0~3pu，防止低频铁芯饱和；
3 并联均流：无功下垂补偿 0~10% 可调，双机交叉电流差动并联方案；
同期电压匹配（选配）：自动匹配发电机与母线电压，分维持 / 恢复两种模式；
远程调节：±3V 辅助直流输入，±30% 电压定值微调；
多组 PID 参数：AVR/FCR、VAR/PF、OEL/UEL 独立增益组，软件自动计算 PID；
限制器双方案：求和型 / 接管式 OEL 过励限制、可调 UEL 欠励限制（防失步进相）。
3 三层硬件保护（告警 + 停机两级动作）
励磁过压停机：0~250Vdc 阈值，固定 10s 延时，超限切断励磁；
发电机过压：100~120% 额定电压，0~10s 延时，可仅告警或停机；
电压采样丢失：检测单 / 三相断线，延时后切 FCR 或直接停机。
4 电气输入输出参数
工作电源：88~250Vac 50/400Hz，最大功耗 40W，支持 PMG / 并励两种取电；
电压采集：发电机、母线 PT 分 100/120/200/240/400/480/600Vac 四档；
电流采集：CT1A/5A 两规格，仅采集 B 相电流用于无功计算；
励磁输出：持续 63V/7Adc，10s 短时 135V/15Adc；
通信：背板 DB9 RS232，4800 波特，本地 PC 调试；
开关量输入：升降压、52J（无功投退）、52L（并联下垂）、VM 同期匹配无源干接点；
单路公共告警继电器：7A 长期负载，故障闭合输出。
5 环境与认证
工作温度 - 40~70℃，存储 - 40~85℃；通过 UL、CE、UKCA、FCC、船级社 DNV/BV、中国 RoHS，环保使用 40 年。

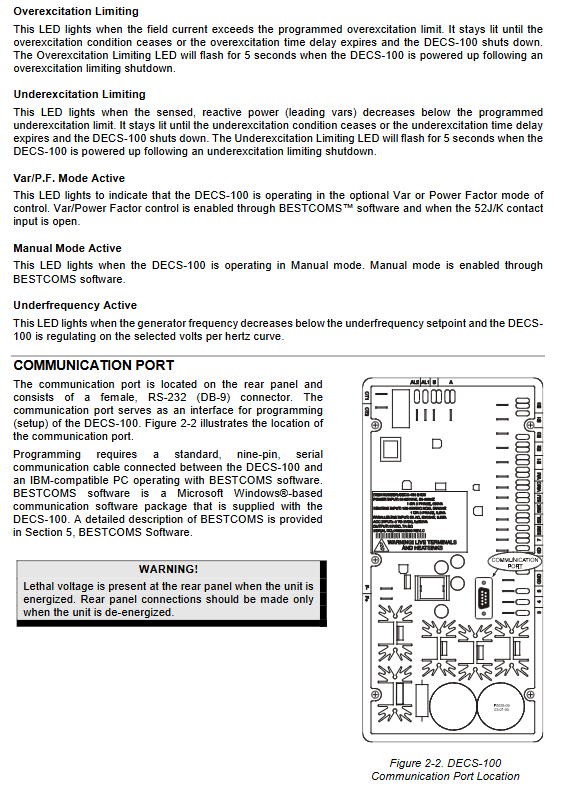

第二章 前面板人机界面 HMI
整机无实体按键调节，全部参数依靠 BESTCOMS 软件读写，面板仅 8 颗状态 LED 指示灯：
OVEREXCITATION SHUTDOWN：励磁过压停机；
GENERATOR OVERVOLTAGE：发电机过压告警；
LOSS OF GENERATOR SENSING：电压采样丢失；
OVEREXCITATION LIMITING：OEL 过励限制动作；
UNDEREXCITATION LIMITING：UEL 欠励限制动作；
VAR/P.F. MODE ACTIVE：无功 / 功率因数模式激活；
MANUAL MODE ACTIVE：FCR 手动模式激活；
UNDERFREQUENCY ACTIVE：V/Hz 低频限制投入。
背板 DB9 RS232 通信口，用于 PC 联机调试、读写参数、固件升级。
第三章 整机功能原理
1 硬件信号流程
PT 发电机 / 母线电压、B 相 CT 电流→模拟滤波 ADC 采样→主控 MCU 运算；电源回路整流给整机供电，PWM 功率级输出励磁电压至 F+F-；多路光耦隔离干接点输入采集外部断路器辅助触点。
2 四种模式切换逻辑
单机孤岛：52J、52L 接点闭合，仅 AVR 模式；
多机并联孤岛：52L 断开，投入无功下垂；
并网电网：52L 断开、52J 断开，启用 VAR/PF 恒定控制；
同期合闸：VM 接点闭合，启动电压匹配功能。
3 限制器工作逻辑
OEL 过励限制
求和型：平滑过渡，依托 AVR 环路限流；
接管式：直接强制钳位励磁电流，响应更快；均带延时告警停机；
UEL 欠励限制：依据有功 - 无功曲线，防止发电机深度进相失稳，仅并网模式生效。
4 保护动作逻辑
所有保护可单独配置：仅告警继电器输出、或告警 + 切断励磁停机；电压采样丢失可选择自动切手动 FCR 维持机组运行，避免停机。
5 软启动与 V/Hz
机组起机时按设定斜率缓慢升压；转速下降频率低于拐点，自动压低电压防止铁芯饱和。
第四章 安装与接线规范
1 机械安装
环氧树脂全灌封面板后安装结构，配套自攻螺丝；金属接地箱体，所有屏蔽线缆需箱外单端接地；安装开孔尺寸图纸齐全。
2 背板端子分区
功率输入 3/4/5：三相 / 单相供电，低压厂用电调试需串限流电阻 ICRM-7 防冲击；
发电机电压 E1/E2/E3：三相 PT，单相短接 E2E3；
母线电压 B1/B3（选配同期模块）；
CT1/CT2 B 相电流采集；
F+/F - 励磁输出接励磁机磁场；
A/B：±3V 远程微调输入；
6U/6D/7：升降压无源开关；
52J/52K：VAR/PF 投退；52L/52M 并联下垂；VM/VMC 同期匹配；
AL1/AL2 公共告警继电器输出；
GND 整机保护地（≥12AWG 独立铜线）；
11 DB9 RS232 通信口。
3 典型接线方案（手册 5 套标准图纸）
PMG 永磁供电 + 三相电压采集；
PMG 供电 + 单相采集；
发电机并励供电三相采集；
并励单相采集；
厂用电外接电源（需限流模块）；
额外提供双发电机交叉差动并联 CT 接线图。
4 EMC/CE 合规布线要求
所有功率、采样、控制线缆使用屏蔽双绞线，箱体外侧单点接地；线缆穿箱处加装 31 规格磁环抑制射频干扰；强弱电分开走线。
5 调试前置强制要求
离线编程（电机不转）必须拆除 F+/F - 励磁端子；
厂用电＞120Vac 调试，串联 20Ω/20W 限流电阻；
整机接地不可与大功率设备共地排；
4 耐压、拆装必须完全断电。
第五章 BESTCOMS 上位软件（Windows 专用）
1 软件基础
配套调试配置工具，支持 XP/Vista/7/8/10；功能包含参数读写、PID 自动计算、实时计量、阶跃响应分析、参数文件保存 / 批量下装、固件升级，默认访问密码 decs。
2 六大核心配置界面
系统配置：机型 CT/PT 变比、50/60Hz、OEL/UEL 类型、同期功能开关；
定值设置：AVR 电压、FCR 励磁电流、VAR/PF 目标、下垂百分比、软启动时长、V/Hz 拐点斜率、同期速度；
控制增益 PID：AVR/FCR、VAR/PF、OEL/UEL 独立 KP/KI/KD，内置 20 套预设稳定区间，支持自定义 PID；输入发电机 / 励磁时间常数自动生成最优参数；
分析界面：AVR/FCR/PF/VAR 四组阶跃响应曲线，实时显示电压、励磁电流、无功、功率因数、各类限制告警状态，可在线增减定值观察动态响应；
保护设置：过压、失采样、励磁过压阈值与延时、OEL/UEL 动作参数；
计量监测：实时一次侧电压 / 电流 / 有功 / 无功 / 功率因数 / 频率、励磁参数，全部量测精度 ±0.5%。
3 软件核心功能
参数文件：保存.de1 配置文件，多台同型号机组批量复制参数，支持文本导出打印；
2 固件升级：通过 RS232 上传 S19 固件，升级前必须备份参数、断开励磁输出；
3 密码权限：单密码管控全部设置，防止非授权修改；
4 定值自动保存：开启后 10 分钟无操作自动存入 EEPROM；
通信：标准 RS232 串口，建立通信后才可读写参数，修改后必须 SEND+EEPROM 保存断电不丢失。

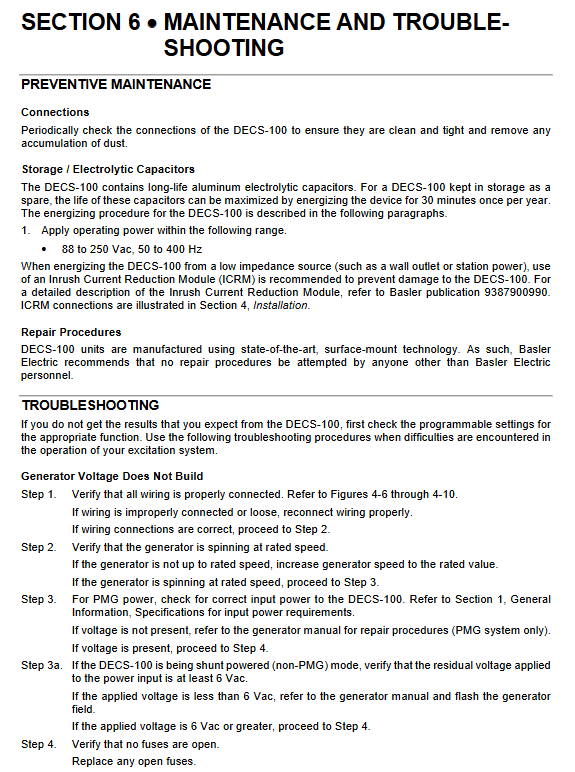

第六章 维护与故障排查
1 预防性维护
年度巡检端子紧固、清理灰尘；
闲置备品每年通电 30 分钟，延长电解电容寿命；
整机表面贴装元器件，故障禁止自行拆解维修，返厂处理。
2 标准化故障分步排查（全覆盖典型故障）
发电机无法起压：排查 PMG / 并励供电、残压≥6Vac、励磁接线、软启动参数、OEL 停机告警；
机端电压偏低：AVR 定值、下垂参数、低频限制、CT/PT 变比、OEL 限流；
机端电压偏高：过压定值、电容负载下垂抬压、远程微调输入异常；
电压振荡摆动：接地不良、励磁接地、PID 增益不合适、原调速器故障；
OEL 过励告警：机组过载、励磁绕组不匹配、限流值设置过低；
UEL 欠励告警：并网进相、电压定值偏低、相序错误；
7 无无功下垂：52L 接点未断开、CT 开路、纯电阻负载；
8 同期电压匹配失效：选配功能未开通、VM 接点、母线 PT 接线错误；
9 采样丢失告警：PT 断线、单相采集 E2E3 未短接。
每项故障均提供分层排查步骤，从接线→参数→硬件逐级定位。
