Basler BE1-BPR 断路器保护继电器
时间: 2026-06-23浏览次数：
Basler BE1-BPR 断路器保护继电器
Basler BE1-BPR 断路器保护继电器
产品核心功能总览
（一）核心保护：断路器失灵保护（BFL）
断路器失灵逻辑为整机核心，内置 3 套标准标准版方案（BFL1/BFL2/BFL3）、3 套增强版方案（BFL1E/BFL2E），适配三相三极跳闸、单极跳闸、无电流失灵（变压器内部故障无 CT 电流）场景：
保护逻辑流程：保护装置发出跳闸指令（BFI 输入）→延时计时（预留断路器分闸时间裕度）→若 CT 仍检测故障电流，判定断路器失灵，跳开所有相邻后备断路器；
配套辅助监测：跳闸回路连续性监测（TCM），实时检测跳闸线圈断线、保险熔断；
自适应逻辑：适配带预插入电阻断路器，区分高低故障电流设置不同失灵延时。
（二）自动重合闸（79 功能）
独立于失灵保护并行运行，最多 3 次重合闸，每一击延时独立可编程，配套：
复位定时器（故障消失后冷却复位）；
重合失败锁定、最大循环时限；
WAIT 闭锁输入（运维、故障时暂停重合）、LOCKOUT 永久锁定输出；
分闸电阻联动闭锁重合，防止电阻过热损坏。
（三）断路器状态诊断（增强型专属）
触头损耗监测 DLOG：持续累积每相 I²t 分闸能量，按百分比显示触头磨损，超限自动告警，支持清零维护；
分闸电阻保护 BKRRES：统计电阻动作次数，达到额定动作上限后输出闭锁重合信号，预留冷却时间；
断口电弧检测器：低电平移动平均电流检测器，断路器分闸后检测断口残余充电电弧，自动重分闸或告警，避免灭弧室烧毁。
（四）故障记录与录波
TLOG 时序诊断日志：记录失灵保护时间裕度（正常分闸剩余延时），最多 40 条循环存储，裕度过低自动告警，用于整定优化；
FLOG 故障日志（增强型）：存储故障时间、相电流、输入输出状态；
COMTRADE 录波（增强型）：每次故障 4 周预录波 + 16 周故障波形，采样 12 点 / 工频周期，最多存储 12 组录波，支持 Xmodem 导出二进制 / ASCII 标准文件。
（五）通用故障检测单元（3 组独立故障检测器 F1/F2/F3）
F1：瞬时相过流（1 周期响应，用于相间短路失灵判据）；
F2：瞬时中性接地过流；
F3：移动平均低电流检测器（电弧检测、微弱充电电流专用）。
（六）硬件输入输出资源
7 路光电隔离开关量输入（IN1~IN7）：断路器 52a/52b 位置、BFI 失灵启动、外部闭锁、录波触发；输入防抖、识别时间软件可调；
5 路常开硬件输出 OUT1~OUT5，1 路常闭告警输出 OA：
OUT1 高速失灵跳闸（1/4 周动作）；
OUT2 后备失灵跳闸、OUT3 重合闭锁、OUT4 电弧告警、OUT5 重跳；
15 路虚拟内部输出 O6~O15，用于逻辑联动、诊断告警。
人机界面（HMI）
前面板硬件：2 行 16 字符背光 LCD、5 个操作按键（PROG 编程、EDIT 增减、上下选择、RESET 复位）、多状态 LED（电源、时钟未校准、过流拾取、故障锁定、告警）；前置 RS232 本地调试口；
主菜单层级（标准 / 增强版菜单略有区分）：
故障目标→继电器状态→断路器状态→时序日志→故障录波（仅增强）→维护校准；
操作权限：4 级分级密码（PW1~PW4），分别控制全部参数、保护定值、断路器诊断、输出测试；支持仅前面板 / 仅背板 / 双端口权限限制；
锁定功能：故障动作后 LED 锁存，断电不丢失，需手动 RESET 或通信指令清零；5 分钟无操作自动返回默认显示界面。
硬件与软件功能原理
1. 硬件架构
隔离开关量采集、三相 + 中性 CT 模拟输入、12 位 ADC、DSP 高速采样、独立看门狗、隔离开关电源；断电后大容量电容维持录波数据约 24 小时；整机故障、电源丢失自动闭合告警接点。
背板通信：前 COM0（RS232 本地）、后 COM1A（RS232）、COM1B（RS485 多站总线）；支持 IRIG-B 标准时间同步，毫秒级时标用于 SOE 故障时序。
2. 软件核心：BESTlogic 可编程布尔逻辑
整机无需改硬件，通过 ASCII 布尔方程自定义所有输入、定时器、输出联动，逻辑变量：
输入 I1~I7、6 路独立定时器 T1~T6、故障检测器 F1/F2/F3、虚拟输出 O1~O15；
逻辑运算符：AND (*)、OR (+)、NOT (/)，支持自锁、互锁、延时窗口控制。
内置预设逻辑库：标准版 BFL1/BFL2/BFL3；增强版 BFL1E/BFL2E，还有重合闸组合逻辑 BF+79、带分闸电阻自适应 BFRES；
支持自定义逻辑：复制预设方案修改、自定义命名存储至非易失存储，最多百万次擦写寿命；
定时器区分：Delay 延时定时器（持续计时到点输出）、Control 窗口定时器（计时期间输出有效），全部延时毫秒 / 周期 / 秒可调。
安装、接线与维护

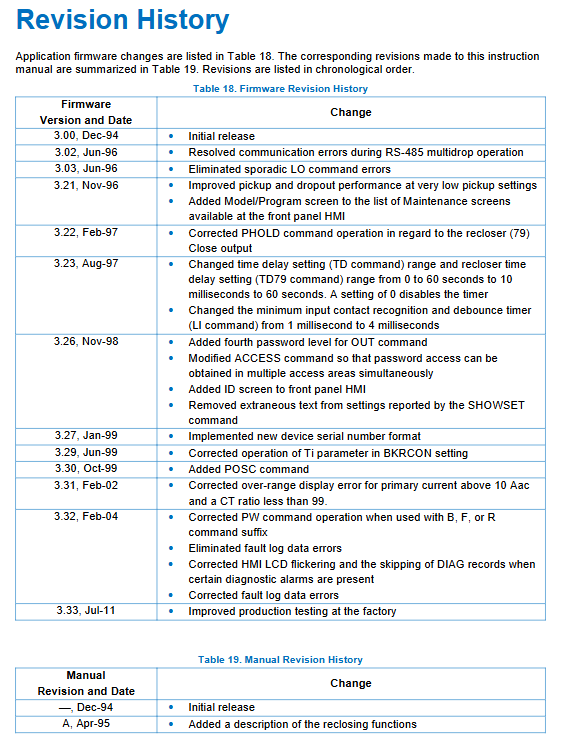

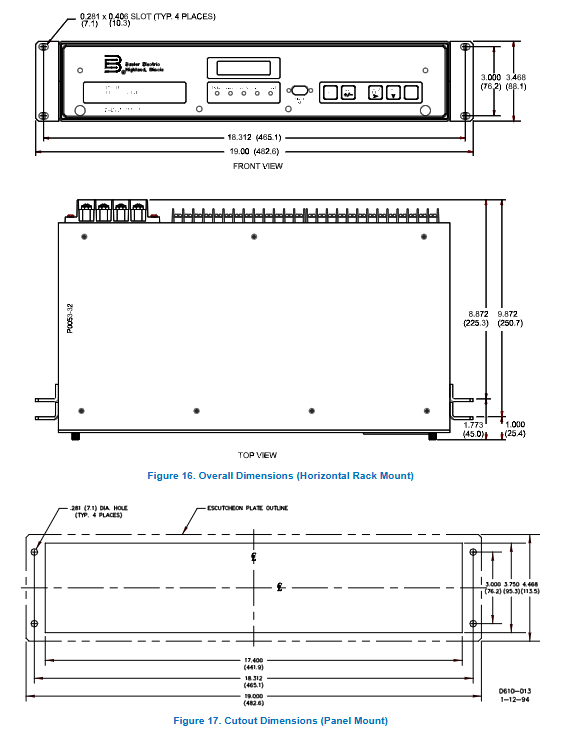

机械安装：卧式 19 英寸 3U 机架、立式嵌入式，提供开孔图纸；可选装饰遮盖板；整机任意角度可安装；
接线规范：
CT 二次接线：抽拉模块拔出自动短接，杜绝开路；
开关量输入：支持 48/125/250V 直流，板载跳线切换高低识别电压；
通信：RS485 双绞线总线两端配 120Ω 终端电阻；IRIG-B 同步独立隔离端子；
功率回路导线≥14AWG，接地 12AWG 独立铜线；
维护要求：
无需板级维修，故障直接更换抽拉主机送厂；
闲置备品每年通电 30 分钟延长电解电容寿命；
耐压试验需断开所有通信、CT 端子，遵循 1500Vac/1min 耐压标准。
通信系统
端口划分：
COM0（前 RS232）：本地临时调试，优先级最高；
COM1A（背板 RS232）、COM1B（背板 RS485）：长期远程多站监控；同一时间仅一个端口工作；
通信协议：自定义 ASCII 指令集，支持单条 / 多行命令、分号分隔；多站模式设置唯一 ID（1~254），广播指令全网执行；
BESTview 上位软件：Windows 配套工具，实现参数读写、录波导出、逻辑编辑、故障分析；
核心通信指令集：
设备识别 VER、参数读取 SHOWSET、逻辑 LINFO/LN、定时 TD、故障录波 FL、时序 TLOG、密码 PW、校准 CAL、时钟 TIME/DATE 等；支持 Xmodem 传输 COMTRADE 录波文件。
校准与整机测试流程
模拟量校准：通入标准 1A/5A CT 二次电流，分低量程、高量程双通道校准，50/60Hz 系统频率预先设置；
整机分步测试：
① 供电与通信端口校验；② 开关量输入识别、防抖测试；③ 故障检测器启动 / 返回电流校验；④ 失灵保护整套时序测试；⑤ 重合闸全流程动作；⑥ 告警、目标指示灯锁存校验；⑦ 录波触发测试；
输出测试：OUT 指令远程脉冲驱动所有硬件接点，校验跳闸回路；
测试后所有参数、逻辑使用 SAVE 指令存入 EEPROM，QUIT 为不保存退出。
电气机械关键规格
电流采集：1A/5A CT 双规格，短时耐受 50 倍额定电流；
定时精度：定时器误差≤5ms，IRIG 同步毫秒级；
输出接点容量：交流 120V 7A 长期，直流 250V 短时 30A；
环境：工作温度 - 40℃~+70℃，抗振动、冲击，通过 EMC 浪涌、射频干扰测试；
存储：录波、时序日志断电缓存 24 小时；
