Basler BE1-50/51B-255 过流继电器
第一章 产品概述、核心功能与替换适配
1. 产品定位
单相微处理器型无方向过流继电器，集成51 时限过流、50-A 瞬时过流、50-B 瞬时（HLT 专用） 三重保护元件，采用 CT 自供电设计，无需外部操作电源，完美替代西屋 CO-2/5/6/7/8/9/11 老式电磁继电器。
2. 核心标准功能
三段式保护：时限 51、两路独立瞬时 50A/50B；
HLT 热线路挂牌功能：面板开关投入后 50-B 接点并联总跳闸回路，用于线路检修挂牌强制跳闸；
双复位模式可选：瞬时复位、积分复位（模拟电磁圆盘复归特性，便于上下级保护配合）；
双曲线库切换（板载拨码）：ABB CO 曲线 / GE IAC 曲线，同时支持 BS142 英国标准曲线；
瞬时元件延时可选：50-A 可 0ms 无延时 / 100ms 固定延时，50-B 固定无延时；
面板直读整定：电流档位、时间拨码无需换算；
重力锁存故障指示灯，断电不丢失故障指示，手动复位；
前面板手动跳闸插孔，无需外接信号直接校验跳闸回路；
低 CT 负载、抗谐波、暂态超越小，精度高，自带持续自动校准。
3. 硬件选型与限制
电流输入：5A CT 标准规格；
双瞬时同时动作约束：两路瞬时同时触发至少需 2A 输入电流，仅可单路整定值低于 2A；
适用场景：配网馈线、变压器、电机相间 / 接地过流保护，可配合重合闸做保护配合计算。
第二章 面板与电路板全部控件、指示灯
（一）前面板外部操作部件
51 时限整定
TIME PICKUP：整数 + 十分位旋钮，0.5~15A 连续整定；
TIME DIAL：时间倍率 0.0~9.9；
CURVE 曲线选择旋钮：9 类反时限 + 1 段定时限；
50-A 瞬时整定：TENS+UNITS 双旋钮，1~99A；
HLT 功能
HLT 拨动开关（投入 / 退出）+HLT 霓虹指示灯（有跳闸电压时点亮）；
测试插孔：TIME 手动跳闸、INST 手动跳闸，绝缘跳线短接即可模拟出口动作；
故障目标灯：TIME（51 动作）、INST（50-A 动作），重力锁存，配套 RESET 复位按钮；
双色 ACTIVE/PICKUP 运行灯：0.5A 以上绿灯正常；电流超过 51 启动值变红。
（二）托架顶部隐藏控件（需抽出继电器）50-B 瞬时整定旋钮，独立档位，HLT 功能专用瞬时元件。
（三）主板内部拨码 SW3（核心配置开关）
SW3-1：50Hz / 60Hz 系统切换；
SW3-2：50-A 瞬时 0ms / 100ms 延时；
SW3-3：曲线库切换（OFF=ABB CO / ON=GE IAC）；
SW3-4：复位模式（ON = 积分复位 / OFF = 瞬时复位）；
SW3/5、6：预留未使用。
（四）板载跳线 J1/J2控制故障灯动作电流：
2-3 短接：80~200mA 即可点亮（常规开关柜）；
1-2 短接：0.9~2.25A 高门槛（大容量跳闸线圈）。

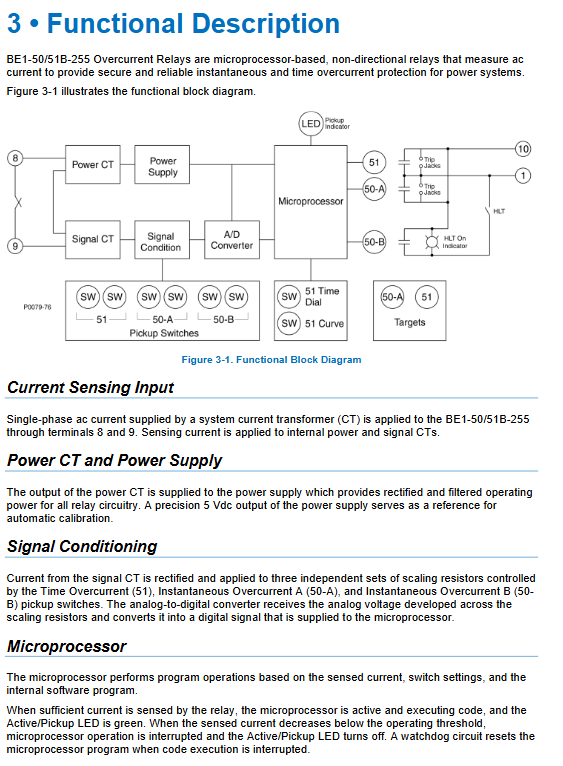

第三章 整机功能原理
1. 硬件信号链路CT 二次电流→内部功率 CT（整机自供电）+ 信号 CT→信号调理缩放→ADC 模数转换→微处理器运算，独立计算 51 时限、50A/50B 瞬时三套判据。
2. 自供电机制无需外接 DC/AC 电源，CT 感应电流整流后为整机供电；低于 0.5A 时 MCU 休眠，ACTIVE 灯熄灭；≥0.5A 唤醒运行。
3. 51 时限保护逻辑采集电流＞PICKUP 启动值后启动计时，依据所选曲线公式累积延时；积分复位模式下故障消失不会立刻清零计时量，模拟电磁圆盘衰减特性，上下级保护配合关键。
跳闸通用公式：
\(T_{Trip}=\frac{A D}{M^{N}-C}+B D+K\)
积分复归公式：
\(T_{Reset}=\frac{R D}{M^{2}-1}\)
D = 时间拨码，M = 电流倍数，A/B/C/N/K/R 为对应曲线固定常数。
4. 两路瞬时逻辑
50-A：常规相间短路保护，可选 100ms 延时躲励磁涌流；
50-B：仅 HLT 挂牌使用，开关闭合后接点并联总跳闸回路，检修强制分闸；
电流超过对应 INST 档位立刻出口，无反时限延时。
5. 输出与指示
独立常开跳闸接点：51、50-A、50-B 三组出口；
故障灯仅 51/50-A 配置，50-B 无指示灯；
托架拔出时 CT 端子自动短接，杜绝开路高压危险。
第四章 安装、接线、维护
1. 机械安装标准插拔式 S1 机架，可直接替换西屋 CO 继电器托架；分半嵌 / 突出安装，整机重 2.77kg；无安装角度限制。
2. 接线图纸
CT 交流输入：端子 8、9 单相电流输入；
直流跳闸回路：125V 标准控制电压，51、50A、50-B 独立跳闸母线；
HLT 开关并联跳闸回路典型接线；
外部重合闸配合示意图，附带多次故障复归时间计算案例。
3. 安装注意事项
带电调整电流旋钮会误跳闸；
耐压试验必须拔出继电器断开 CT；
整机独立接地；
4. 维护与存储
无定期保养，仅年度全套功能校验；
闲置备品每年通电 30 分钟，延长电解电容寿命。
第五章 标准化整机测试流程
配套专用电流试验源、计时仪，分七大测试项目，每项给定标准误差范围：
51 时限启动测试：校验 0.5A、2.2A 两档启动电流，误差 ±5%；
时间拨码精度测试：固定电流倍数实测跳闸时间，允许综合偏差；
积分复归特性测试：模拟多次重合故障，计算剩余跳闸时间；
50-A 瞬时整定：1A、8A 两档校验动作电流；
50-B 瞬时（HLT）测试；
故障目标灯门槛测试，更换跳线验证动作电流；
HLT 挂牌功能、前面板手动跳闸插孔校验；
测试强制要求：每次试验前断电足够时间清空积分计时。
第六章 全套电气、机械规格
1. 保护精度参数
51 启动：动作 95% 额定，返回 95% 启动值；
瞬时元件 1~99A 连续可调，动作误差 ±2%；
延时精度：标准曲线 ±2 周期 + 2% 读数；
CT 持续载流 14A（45℃），高温降容；
CT 负载极低，谐波抑制能力强，暂态超越＜10%。
2. 接点容量交流 120V 长期 7A；直流 250V 短时 30A（0.2s），感性负载分断仅 0.3A。

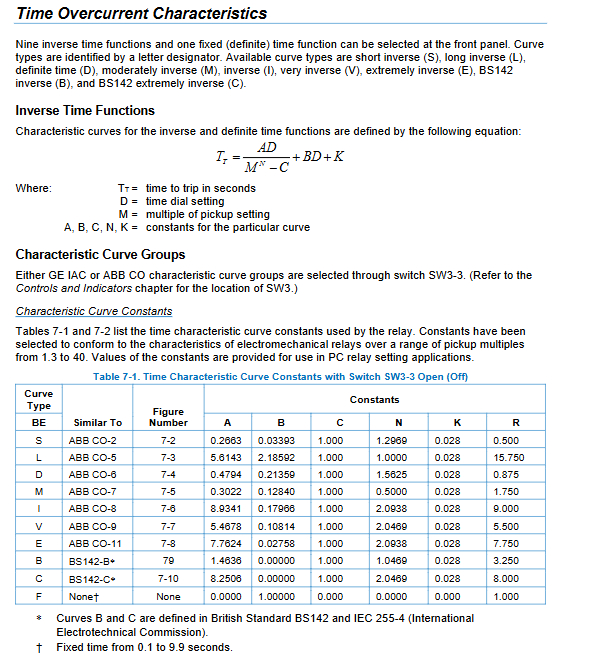

3. 环境与认证工作 - 40~+70℃，抗振动冲击，通过 IEEE 继电保护全套浪涌、静电、射频试验。第七章 保护特性曲线（核心整定工具）
两大曲线库
库 1（SW3 OFF）：匹配 ABB CO-2/5/6/7/8/9/11；
库 2（SW3 ON）：匹配 GE IAC 55/66/51/53/77；
通用：BS142 英标 B/C 曲线、0.1~9.9s 独立定时限 F 曲线；
曲线类型：短反、长反、定时限、中度反、标准反、甚反、极端反、I²t 曲线；
提供全部曲线矢量图、每条曲线 A/B/C/N/K/R 常数表，用于整定软件计算；
积分复归专用曲线，用于重合闸多级保护配合计算。
