Basler BE1-25 同步检查继电器
时间: 2026-06-23浏览次数：
Basler BE1-25 同步检查继电器
Basler BE1-25 同步检查继电器
第一章 概述、型号与核心功能
1. 典型应用场景
发电机并网断路器同期合闸许可；
电网故障后分段开关同期重合；
厂用电 / 变电站快速切换装置同步监视。
2. 核心同步检查基础逻辑
同时满足全部判据才输出合闸允许（SYNC 接点闭合）：
线 / 母线相位差＜面板设定角度（1~99° 可调）；
相位差合格状态持续设定延时（周期档 1~99 周 / 秒档 0.1~99s）；
线、母线电压均高于最低工作电压 80V（20V 以下完全不动作）；
可选 ΔV 压差闭锁：线、母线电压差值小于设定值；
断路器辅助 52b 常闭接点闭合（断路器分位，合闸回路解锁）。

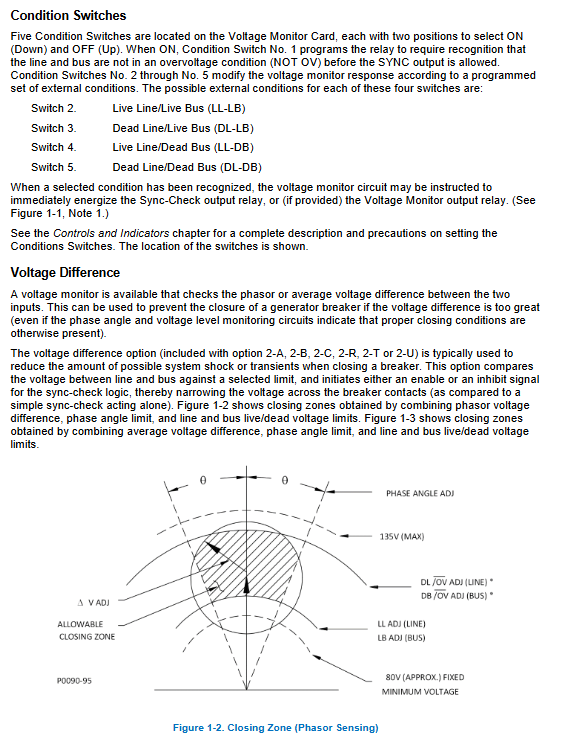

3. 五大电压监视选配功能（Option 2 系列）
面板内部 2 个模式开关（母线 / 线路独立）、5 个工况条件开关，分NORMAL 标准模式、NOT-OV 防过压模式：
NORMAL 模式：低于设定值 = 失压 Dead；高于设定 = 带电 Live；
NOT-OV 模式：低于下限 = 失压；上下限之间 = 正常带电；超过上限 = 过压闭锁；
5 个工况开关可单独投退 4 种母线 / 线路组合：带电线路 + 带电母线、失线 + 带电母线、带电线 + 失母线、双线双母线全失压，满足孤岛、备用电源自投逻辑。
4. ΔV 压差监视（分两种检测算法）
相量差值（2-R/2-T/2-U）：基于余弦定理计算矢量压差，相位越大允许压差越小；
平均值差值（2-A/2-B/2-C）：仅比较电压有效值，与相位无关；
调节范围 1~135Vac，压差超标直接闭锁同步输出，减小合闸冲击。
5. 扩展相角窗口选配（Option9）
紧急工况下外部接点触发，同步允许角度放大 2 倍 / 3 倍（板载跳线选择）；禁止用于发电机回路，过大角度会产生巨大机械冲击。
6. 输出与配套选配
同步主输出：常开 E / 常闭 F 接点；独立电压监视辅助输出 G/H；
面板按压测试按钮：无需外加电压，直接驱动输出校验二次回路；
目标指示器：新式电子锁存 LED（断电熄灭，复电恢复），淘汰老式机械圆盘；分内部驱动、回路电流驱动（需≥200mA）；
接点采集方式二选一：隔离采集（继电器内部供电）、非隔离采集（外接直流电源）；
电源类型：24Vdc/48Vdc/120Vac/125Vdc/240Vac 多规格；
7. 型号编码规则（Style 编号）
编码分段定义：采样类型、扩展窗口、输出类型、延时档位、供电、目标指示、接点采集、电压监视、安装方式（半嵌 / 突出 S1 机架），附完整编码对照表与实例解析。
第二章 面板控件、指示灯与内部开关
一、前面板外部操作元件
PHASE ANGLE 拨码：00~99°，00 闭锁同步功能；
TIME DELAY 延时拨码：分 2 档
A6：0.1~99s（×0.1/×1 倍率开关切换）；
A7：1~99 工频周期，无倍率；
ΔV 微调旋钮：1~135Vac，顺时针增大压差阈值，配套 ΔV 指示灯；
LL 线路带电、LB 母线、DL 失线、DB 失母线、NOT OV 过压微调电位器，各对应独立状态 LED；
状态指示灯组：POWER 电源、SYNC 同步合格、PHASE ANGLE 相位合格、各类电压状态灯；
复位按键：清除锁存故障目标 LED；
隐藏测试按钮 2 个：分别触发同步输出、电压监视输出；
二、机箱内部电路板开关
母线 / 线路 MODE 模式开关（NORMAL / NOT-OV）；
5 路工况 CONDITION 投退开关；
扩展窗口倍率跳线（×2 / ×3）；
三、权限与逻辑约束
若选用 E/F 纯同步输出，LL-LB（双线带电）工况开关必须置 OFF，否则会跳过相位校验直接合闸，造成非同期事故；G/H 独立电压监视输出才可开启该开关。
第三章 整机功能原理框图
1. 信号采集链路
线路 / 母线 PT 二次电压→内部降压隔离变压器→过零检测电路→相位差数字测量单元，同时分路送入电压幅值采样（峰值 / 平均值两种电路）。
2. 相位同步判定流程
计算线、母线过零点时差，换算相位角；
与面板角度设定对比，小于阈值则开启计时；
计时启动全部前置条件：相位合格、电压≥80V、52b 断路器分位、压差 ΔV 合格（选配）、电压工况满足；
延时达到设定值，驱动同步输出继电器、点亮 SYNC 指示灯与锁存目标；任意条件消失立刻复归输出。
3. 电压监视子系统
峰值 / 平均值检测器读取线、母线电压，对比 LL/LB 带电阈值、DL/DB 失压、NOT OV 过压阈值，配合内部模式 / 工况开关输出逻辑电平，用于闭锁同步或单独驱动监视继电器。
4. 接点采集与电源模块
52b 断路器辅助接点、外部扩展窗口接点分隔离 / 非隔离采集；T 型高压电源需配套外接采集模块；
宽幅隔离电源，交直流无极性输入，自带电源异常告警常闭输出；
5. 输出回路
同步输出、电压监视输出触点交直流分断容量有明确限值；电感线圈并联续流二极管抑制 EMI 干扰。
第四章 安装、接线与维护
1. 机械安装
S1 标准 19 英寸机架单元，两种安装：半嵌入式、突出式；提供开孔、侧视、背板完整尺寸图纸；
无垂直安装强制要求，任意角度均可；
接地规范：机箱接地端子≥12AWG 铜线单独接接地排；
2. 接线规范
主回路：线路、母线 PT 二次接入端子，支持相电压 / 线电压采集；
控制回路：52b 断路器辅助、扩展窗口、外部工况接点；
输出回路：合闸线圈、告警信号；电感负载建议反向二极管；
选配附件：外部分压电阻模块（远程工况接点）、高压电源配套接点采集模块；
插拔托架自带短接片，拔出装置自动短接 PT 二次，杜绝 CT/PT 开路高压危险；
导线最低线径 14AWG；耐压试验必须拔开插接件；
3. 存储与维护
无定期保养，仅年度整机功能校验；
闲置备品每年通电 30 分钟，延长电解电容寿命；
出现硬件故障联系厂商，禁止私自拆解。
第五章 整机调试标准流程
1. 必备试验设备
双路可调交流电压源、相位调节装置、直流试验电源、计时仪表；
2. 调试前置设置
全部工况开关置 UP（OFF），电位器初始归零，同步延时设最小值；两路电压统一 95Vac、相位 0°。
3. 分步骤标准化测试
相位与延时测试
设定允许角度，缓慢拉大相位差，验证相位指示灯点亮 / 熄灭；切换 0.1s、99s 档位校验计时精度（误差≤5%）；00 角度档位必须永久闭锁输出。
最低电压闭锁试验
电压降至 80V 同步功能正常；低于 20V 完全无动作；20~80V 区间视元件特性不定。
电压监视回路测试（LL/LB/DL/NOT OV 电位器校准）
分别调节 10~135Vac 阈值，核对各 LED 点亮临界点。
NORMAL 标准模式工况校验
分别模拟双线带电、单线失压、双线失压，核对输出接点动作逻辑。
NOT-OV 防过压模式校验
验证电压超上限时闭锁同步输出。
ΔV 压差功能测试
固定相位，拉大电压差值，超过设定值同步输出闭锁。
扩展窗口功能测试
外部接点闭合，同步允许角度放大 2/3 倍。
4. 滑差频率换算公式
手册提供相位角、延时、滑差频率换算曲线，用于现场同期参数整定计算。

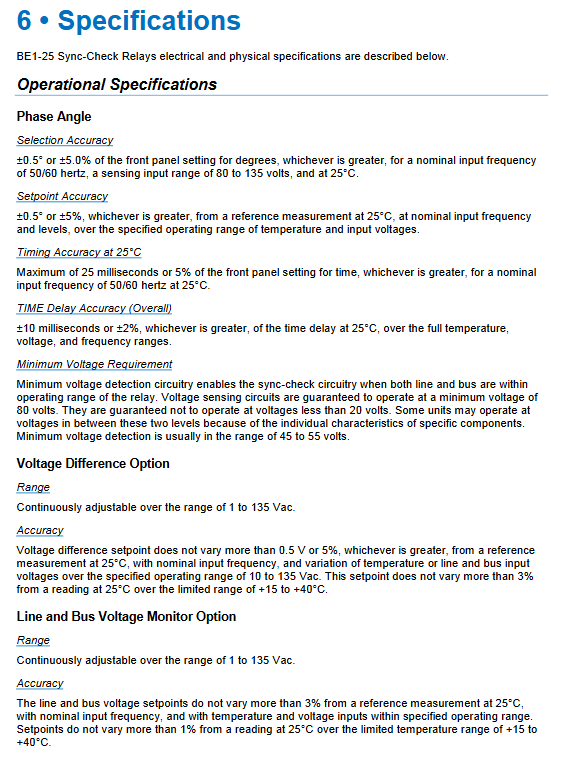

第六章 电气与机械规格
1. 精度指标
相位角：±0.5° 或设定值 5%（取大者）；
延时精度：常温最大 25ms 或 5%，全温区≤10ms/2%；
ΔV 压差精度：±0.5V 或 5%；
电压监视阈值误差≤3%；
2. 电气耐受与认证
满足 ANSI/IEEE C37.90 浪涌、射频抗扰；UL、工业 CE 相关认证；绝缘耐压输入对地 2121Vdc，输入输出 1500Vac；
3. 环境参数
工作温度 - 40~+70℃，存储 - 65~+100℃；抗 15G 冲击、2G 宽频振动；整机最大 6.2kg。
4. 电源全系列规格
O (48Vdc)、R (24Vdc)、P (120Vac/125Vdc)、T (240Vac/250Vdc)，区分功耗与输入范围。
5. 触点容量
交流 120V 长期 7A；直流 250V 短时 30A（0.2s）、长期 7A；感性负载分断仅 0.3A。
