Basler BE1-51 微机时限过流继电器
时间: 2026-06-23浏览次数：
Basler BE1-51 微机时限过流继电器
Basler BE1-51 微机时限过流继电器
第 1 章 通用信息与电气、机械规格
1. 核心标准功能
（1）时限过流（51 元件）
电流启动档位（TAP）分高低量程，档位 A~J 共 10 档，搭配单圈 TAP CAL 电位器实现档位间连续微调；
延时拨码 TIME DIAL 范围 00~99，支持 69 种国际标准保护曲线；
两种计时算法：非积分计时 Z1/Z2（电流变化实时更新延时）、积分计时 Z3（模拟传统机电继电器 I²t 累积特性）。
（2）瞬时过流（50 元件）
可选 1 路 INST1、2 路 INST2 瞬时元件，启动值可调范围 1~40 倍时限 TAP 设定电流，无延时快速切除短路故障；三相机型独立中性瞬时调节旋钮。
（3）中性电流屏蔽（Neutral Defeat）
面板开关可临时关闭中性回路过流保护，用于系统三相不平衡调试，开关开启后中性电流不会触发跳闸。
（4）辅助配套功能
故障 LED 目标指示器：区分时限、瞬时、各相 / 中性故障，电子锁存，面板复位键清零；分内部驱动、跳闸回路电流驱动两种类型；
8 路输出触点：标准定时跳闸、瞬时跳闸、辅助告警，触点交直流负载有明确分断容量；
内置 BIT 机内自检电路，用于故障诊断与校准。
2. 电流采样量程分类
分 9 类采样规格，适配 1A、5A 标准 CT：
基础高低档：低档 0.1~2.4A / 高档 0.5~12A；
三相中性机型支持相、中性独立量程组合（相 1.5~12A + 中性 0.5~4A 等 4 种搭配）；
输入负担＜0.1Ω，短时耐受 50 倍档位电流或 500A（取较小值）。
3. 电源规格（5 类供电选型）
R：24Vdc；O：48Vdc；P：120Vac/125Vdc；S：48/125V 交直流通用；T：240Vac/250Vdc，功耗 1.6~14.2VA 不等，支持冗余交直流供电。
4. 电气精度指标
时限启动值误差：±2%，电位器满幅微调后≤±5%；
瞬时启动误差：±2%；
延时精度：标准曲线 ±5%，25℃重复误差 ±2%；
瞬时动作响应极快，提供标准动作时间曲线。
5. 机械与环境参数
结构：抽拉式机架单元，两种安装（半嵌式 / 突出式 S1 柜体）；
重量：单相 5.9kg、三相中性 6.53kg；
温区：工作 - 40~+70℃，存储 - 65~+100℃；
抗扰：满足 ANSI/IEEE C37.90 浪涌、静电、射频干扰标准，拥有 UL、GOST-R 认证。
第 2 章 前面板控件与指示灯
1. 面板全部部件定义
TAP 档位选择开关：相 / 中性独立，10 档基准电流；
TAP CAL 微调电位器：单圈，档位之间连续精细整定启动电流；
INST1/INST2 四圈电位器：调节 1~40 倍 TAP 瞬时电流；
TIME DIAL 双位拨码：00~99 选择延时刻度；中性独立延时拨码；
Neutral Defeat 开关：屏蔽中性保护，配套状态 LED；
功能 LED：TIMING 启动指示灯、各相 A/B/C/N 相故障灯、时限 / 瞬时故障锁存目标灯；
复位按键：清除所有锁存故障指示；
PUSH-TO-ENERGIZE 隐藏测试按钮：绝缘工具按压，直接驱动输出触点校验外部跳闸回路；
电源运行 LED；
机身内部主板曲线选择拨码（Z1/Z2/Z3 机型）。
2. 菜单 / 参数配套表格
表 2-2：全档位高低量程电流对应数值；
表 2-3：不同采样机型对应的故障指示灯配置规则；
所有修改均需密码 / 权限管控，关键保护参数禁止随意改动。
第 3 章 整机功能原理框图
1. 硬件信号链路
CT 二次电流→多路复用器→12 位 ADC 模数转换→微处理器 + DSP 运算，分别计算时限、瞬时、中性过流逻辑，驱动输出继电器。
2. 核心模块拆解
电流采样多路复用：轮询采集 A/B/C 三相 + 中性电流，统一模数转换；
计时算法区分
非积分（Z1/Z2）：实时根据当前电流倍数计算剩余延时，电流突变立刻更新跳闸时间；
积分（Z3）：持续累积电流 × 时间当量，模拟老式电磁继电器 I²t 反时限特性；
中性屏蔽逻辑：开关闭合后中性采样信号直接屏蔽，不参与保护判断；
输出驱动：时限跳闸、瞬时跳闸、多路辅助告警继电器；
锁存目标回路：故障发生 LED 自锁，断电熄灭，复电不保留故障记录；
机内自检 BIT：整机上电 / 手动校验采集、输出回路硬件故障。
3. 输出触点逻辑
主跳闸触点：时限 / 瞬时动作后闭合驱动断路器 52 跳闸线圈；
辅助触点：可用于远程告警、故障信号上传；
抽拉托架自带短接条：拔出继电器时自动短接 CT 二次，防止 CT 开路高压危险。
第 4 章 安装、接线与维护
1. 安装规范
无垂直安装强制要求，任意角度均可；
提供半嵌、突出两种柜体开孔尺寸图纸；
接线线径≥14AWG，接地 12AWG 铜线独立接地端子；
检修 / 耐压试验必须拔出连接插头，CT 二次自动短接。
2. 典型接线图纸
分单相、两相中性、三相、三相中性 4 类外部 CT 接线；内部端子排布、短接条使用说明；区分高低量程端子接法。
3. 维护要求
无定期保养需求，仅定期整机功能校验；
备用闲置设备：每年通电 30 分钟，延长电解电容寿命；
故障无法修复联系巴斯勒售后，禁止私自拆解。

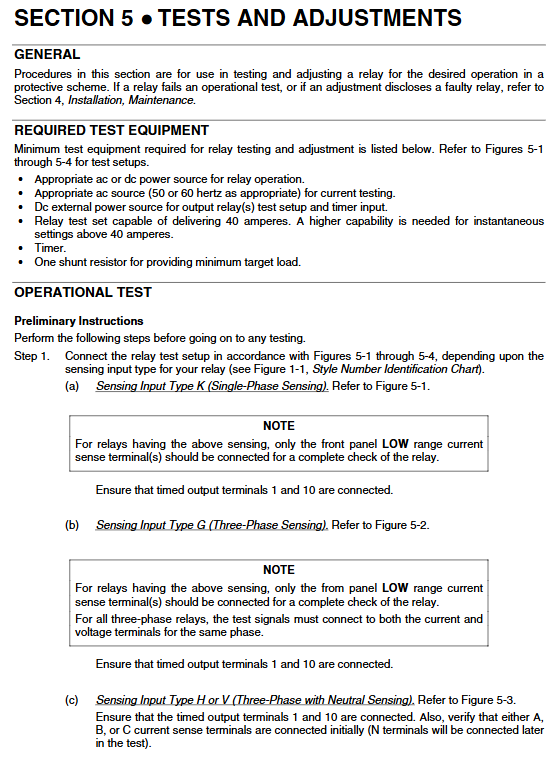

第 5 章 整机测试与整定校准（现场作业标准流程）

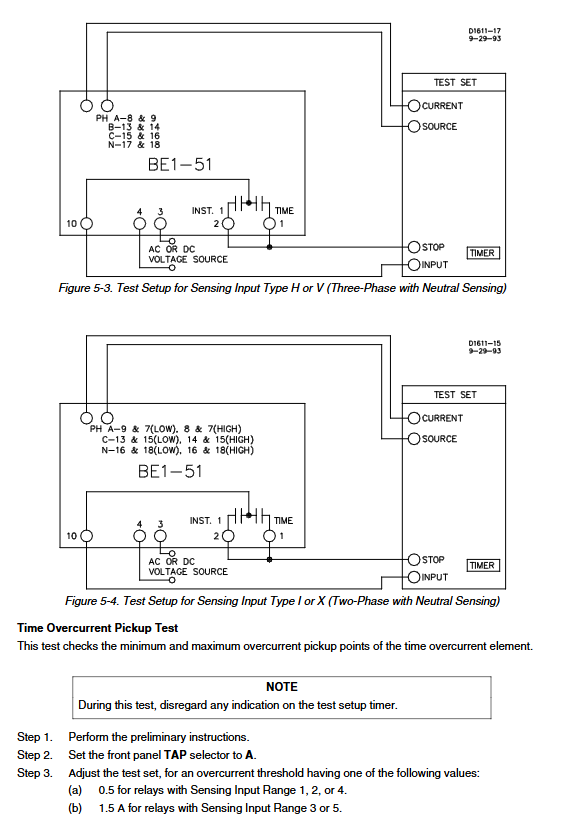

1. 必备试验设备
继电保护测试仪（输出≥40A）、交直流试验电源、高精度计时秒表、分流电阻（满足故障指示灯 200mA 最低驱动电流）。
2. 四大标准化试验流程
时限过流启动试验
分别校验 TAP 最低档、最高档，通过 CAL 电位器微调，实测启动电流误差≤±5%；分相、中性逐一测试。
中性屏蔽功能试验
通入 2 倍中性档位电流，开关关闭时正常延时跳闸，开启后无动作，验证屏蔽功能。
时限延时精度试验
设定固定电流倍数（5 倍 TAP），修改 TIME DIAL（20/40/60/99）实测动作时间，与附录曲线对比误差≤5%，分相、中性分别校验。
瞬时过流启动试验
INST 旋钮调至最小（1 倍）、最大（40 倍）通入电流，校验瞬时元件准确动作，支持双瞬时元件独立测试。
3. 现场整定操作步骤
依次完成：档位 TAP 设定→CAL 微调→曲线主板拨码选择→延时表盘 TIME DIAL 整定→INST 瞬时值设置，每一步配套试验校验，提供完整操作分步说明。
附录 A 时限过流特性曲线库（核心工程工具）
1. 曲线三大选型系列
Z1：通用反时限曲线（B 类 7 条、I²t C 类 8 条）；
Z2：Z1 全部曲线 + 英国 BS142 标准 E 类 5 条；
Z3：全部曲线积分 I²t 算法版本，模拟机电继电器。
曲线类型清单
B 系列（通用反时限）：短反、长反、定时限、中度反、标准反、甚反、极端反、标准 I²t；
C 系列（带限制 I²t 曲线 8 档）；
E 系列（BS142 英国标准曲线）；
每条曲线分标准延时、扩展延时（约 5.7 倍时长） 两个版本，共 69 张标准曲线图，横轴：电流倍数（1.5~20 倍 TAP），纵轴：动作时间（秒），00~99 表盘刻度全部标注对应延时。
配套表格：曲线拨码位置对照表、各 Z 主板支持曲线清单，用于现场整定查表。
