Basler DECS-300 数字励磁控制系统
时间: 2026-06-23浏览次数：
Basler DECS-300 数字励磁控制系统
Basler DECS-300 数字励磁控制系统
第一章 通用规格（SECTION 1 GENERAL INFORMATION）
1. 核心定位与应用
全数字化励磁调节装置，输出模拟控制信号驱动可控硅整流桥（输出 20~5000A 直流励磁），适配任意容量同步发电机，单机独立、电厂多机并联、并网电网场景通用。
2. 四大核心运行控制模式
AVR 自动电压调节：主运行模式，精准维持机端电压，调压精度 ±0.25%；
FCR 励磁电流手动模式：恒励磁电流控制，检修 / 起停机备用，精度 ±1%；
VAR 无功控制：恒定无功功率，适合并网稳无功；
PF 功率因数控制：恒定功率因数，电厂并网常用。
3. 核心功能汇总
双 PID 稳定参数组：主 / 辅两套独立 PID，外部触点一键切换；内置 20 套预制励磁 PID 参数，支持用户自定义第 21 组；
预定位（Pre-position）：两组预设励磁定值，断路器分闸自动切至空载励磁值，无扰动切换；
软起建压：可自定义升压斜率、建压时长，抑制起机过冲；
多重限制器（OEL/UEL/SCL/V/Hz）
OEL 过励限制：分求和型、跟踪反时限型，区分单机离线 / 并网在线两套参数；
UEL 欠励限制：内置曲线 + 5 点自定义有功 - 无功曲线，防止失步；
S 定子电流限制：高低两级限流 + 延时保护；
V/Hz 伏赫兹限制、低频限制，防止铁芯饱和；
并联配套功能：无功下垂补偿、交叉电流差动均流、线路压降补偿；
跟踪无扰切换：内部（本机四种模式互跟踪）、外部（双冗余 DECS 主从跟踪），模式切换波动≤0.5% 励磁电压；
完善保护体系：7 大类硬保护 + 可编程报警输出；
数据记录：事件顺序记录 SOE、COMTRADE 标准故障录波，可存 8 组录波曲线；
通信体系：三路独立串口，本地调试、冗余互联、Modbus 远程监控；
配套隔离模块：专用 Isolation Module 采集励磁电压、电流，强弱电隔离。
4. 关键电气精度指标
AVR 稳态调压：恒定负载下 ±0.1%；
FCR 恒流：励磁桥电压 / 电阻波动时 ±1%；
PF 控制：有功 10%~100% 区间，功率因数误差 ±0.02；
计量精度：线电压、电流＜0.5%，频率 ±0.1Hz；
5. 传感输入规格
机端电压：单相 / 三相 PT 采集，100V/240V 两档；
母线电压：单相 PT，最高 500kV 一次侧量程；
定子电流：CT 1A/5A 双量程；
励磁信号：隔离模块采集，5 档励磁电压（32/63/125/250/375V）、2 档分流器（50/100mV）；
辅助模拟输入：-10~+10V 或 4~20mA（适配 PSS 电力稳定器）。
6. 输出接口规格
模拟控制输出：±10V / 0~10V / 4~20mA 三选一，驱动 SCR 触发柜；
8 路继电器输出：4 路完全可编程，4 路固定功能（建压、建压失败、看门狗、启停），触点 7A 长期承载；
13 路无源开关量输入（24V 内部供电），实现启停、模式切换、冗余使能、PID 切换、预定位等逻辑。
7. 通信端口硬件
COM0（前面板 RS232）：本地 BESTCOMS 软件调试，9600 波特默认，8N1；
COM1（背板 RS232）：仅用于两台 DECS 冗余主从跟踪互联；
COM2（背板 RS485）：Modbus RTU 总线，远程上位、PLC 监控，地址 1~247 可调。
8. 环境与机械参数
工作温度：-40~+60℃（液晶屏低于 - 20℃失效）；
安装：标准 19 英寸机架 3U 高度，可选柜门嵌入式面板；
防护：满足工业 EMC 静电、浪涌、射频干扰抗扰标准，UL/CSA/CE 认证。
第二章 人机界面 HMI（SECTION 2）
1. 前面板硬件组成
64×128 背光 LCD 显示屏、6 操作按键、6 状态 LED（零差、内部跟踪、预定位、高低限指示灯）、COM0 调试串口；按键包含上下左右导航、EDIT 编辑键、RESET 复位报警键。
2. 菜单树七大主分支（完整 7 页层级结构）
OPER 运行界面：启停、AVR/FCR/PF/VAR 模式、补偿、跟踪总开关；
SETPOINT 定值：各模式基准值、上下限、两组预定位参数；
LOOP GAIN 控制增益：主 / 辅 PID 全套 KP/KI/KD、限制器增益；
METER 计量：实时多参数显示、故障报警清单；
PROTECTION 保护：全部保护投退、阈值、延时设置；
LIMITER 限制器：OEL/UEL/SCL、V/Hz 曲线参数；
SYSTEM 系统参数：发电机 / 励磁 / 互感器型号、继电器逻辑、升降速率、跟踪参数；
GENERAL 通用：波特率、时钟、屏幕对比度。
3. 权限与密码机制
两级访问权限：
全局权限 Global：可修改全部参数，默认密码 DECS3；
定值权限 Setpoint：仅允许启停、切换模式、修改基准值，无法改动保护、PID 等核心参数；
断电同时长按 Edit+Reset 可恢复全部出厂默认（丢失自定义参数）。
4. 计量与报警功能
屏幕 3 栏自定义计量窗口，可显示电压、电流、无功、功率因数、励磁温度等 20 余种量；
报警列表最多存储 6 条最新故障，自动刷新，分自锁故障（需手动复位）、自复故障（故障消失自动清除）；
LED 状态提示：跟踪就绪、达到预定位、励磁上下限触发。
5. 编辑操作规则
修改参数需进入 Edit 会话，10 分钟无操作自动超时保存；参数修改可即时生效，但需再次按 Edit 存入非易失 EEPROM，Reset 键放弃修改回退原值。
第三章 功能原理描述（SECTION 3）
1. 硬件架构
整机由 13 路开关量输入、多路模拟采集、12 位 ADC、DSP 信号处理器、主控 MCU、DAC 模拟输出、8 路继电器、三路串口、实时时钟 RTC、隔离模块接口组成；DSP 负责高速采集滤波与励磁调节运算，MCU 负责保护、通信、人机交互。
2. 开关量输入逻辑（13 路 24V 无源接点）
关键优先级规则：Stop 停机＞Start 起机；FCR 手动模式＞AVR 自动模式；52L/M（并网断路器）、52J/K（无功模式）触点组合决定运行模式与在线 / 离线 OEL 切换。
3. 模拟采集与隔离模块作用
隔离模块通过光耦隔离强弱电，采集励磁直流电压、分流器电流，转换成标准化 0.9~9.5V 模拟信号送入主机；同时为主机提供 ±12V 隔离电源。
4. 四大调节模式逻辑
AVR：闭环稳机端电压，支持软启动、电压匹配并网；
FCR：开环恒励磁电流，无电压传感时可靠运行；
VAR：闭环恒定无功输出；
PF：闭环恒定功率因数；
模式间支持本机内部自动跟踪，切换无扰动。
5. 七类标准保护功能（全部可投退、阈值延时可调）
励磁过电压 FOV；2. 励磁过电流 FOC（反时限曲线）；3. 励磁超温；4. 发电机过压；5. 发电机欠压；6. 失磁保护（吸收无功超标报警）；7. 电压传感丢失（可自动切 FCR 保障机组运行）；
附加辅助保护：频率低于 10Hz 告警、V/Hz 限制、低频限制。
6. 四大限制器详细原理
OEL 过励限制
求和型：离线高低两级、在线高中低三级电流阈值 + 分段延时；
跟踪型：反时限特性，适合频繁波动负载；
离线 / 在线参数由并网断路器触点自动切换。
UEL 欠励限制：内置曲线或自定义 5 点有功 - 无功边界，防止进相失步，FCR 模式仅告警不限制。
SCL 定子电流限制：高低电流档位 + 延时，避免定子过热。
低频 / V/Hz 限制：低频时自动降低励磁，防止铁芯饱和。
7. 数据记录与录波功能
SOE 事件顺序：50ms 扫描捕捉开关、保护、模式变位，带时间戳；
故障录波：兼容 COMTRADE 电力标准，每段最多 600 点，可预触发记录故障前波形，采样 4~10ms 可调，用于故障分析。
8. 冗余跟踪机制
两台 DECS 通过 COM1 互联，主调节器参数实时同步至备用机；切换时励磁波动极小，满足无扰冗余励磁系统设计。
第四章 安装指南（SECTION 4）
1. 机械安装

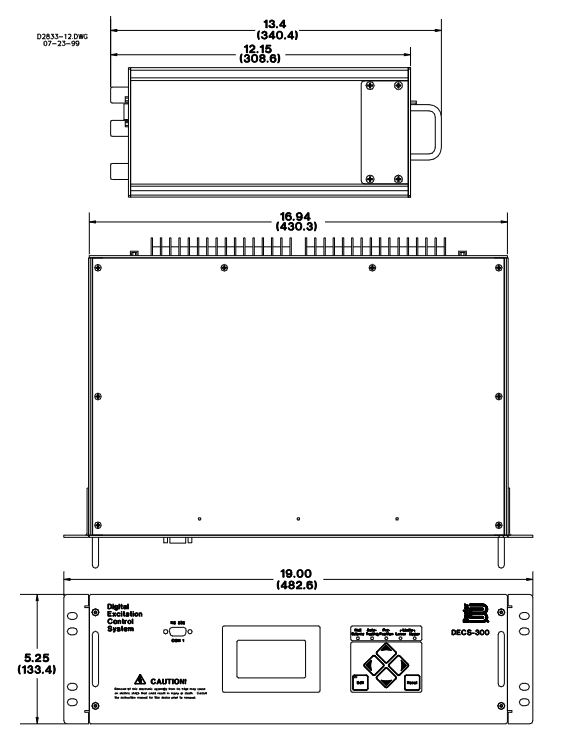

19 英寸标准机架 3U，可选柜门嵌入式安装配件；隔离模块独立壁挂，无需开孔；给出完整开孔尺寸、安装孔位图纸。
2. 接线总规范
整机后背区分 A/B/C 三排端子块，搭配 3 个 D-Sub 串口、15 针隔离模块专用接口；导线最小 14AWG，接地端子必须单独 12AWG 粗铜线。
3. 各类端子接线细则
电源端子：交流 120Vac、直流 125Vdc/24-48Vdc，支持双电源冗余，直流防反接；
电压 / 电流互感器端子：机端 PT、母线 PT、定子 CT 分相接线，CT 回路严禁开路；
13 路控制输入：启停、模式切换、PID 组切换、预定位、报警复位等无源接点；
8 路输出继电器：可编程告警 + 固定功能建压、看门狗等；
辅助模拟输入（PSS）、模拟控制输出（SCR 触发）；
15 针 P1 接口：连接隔离模块，传输励磁电压 / 电流采集与供电。
4. 通信接线
COM0 前面板 RS232：直连电脑串口；
COM1 背板 RS232：专用双机冗余互联线缆；
COM2 背板 RS485 Modbus：双绞线，最长 1219 米，总线两端配 120Ω 终端电阻。
5. 并联补偿接线
无功下垂、交叉差动均流（双发电机并联专用 CT 接线）、线路压降补偿完整原理图；提供 SSE、SSE-N 两种励磁系统标准接线总图。
第五章 整机操作与调试步骤（SECTION 5）
完整现场投运标准化流程，分离线（机组不转）、离线盘车、并网带载三大阶段：
调试前准备：记录发电机额定参数、准备记录仪、安装 BESTCOMS；
软件参数配置流程（BESTCOMS）
系统选项→额定参数→互感器变比→AVR/FCR 定值→VAR/PF 参数→软启动→OEL/UEL/SCL 限制→保护阈值→继电器逻辑；
离线静态测试（汽轮机静止）
远程 / 面板 / 软件启停测试、模式切换、升降励磁、报警回路校验；
盘车空载调试
FCR 手动起机、升压测试、AVR 切换、PID 参数整定（给出励磁机 / 主励磁两套标准 PID 推荐值）、软启动波形观测；
并网带载调试
同期电压匹配校验、OEL/UEL/SCL 限制动作试验、无功 / 功率因数控制性能测试、并联均流校验；
PID 整定方法：通过阶跃响应波形调整 KP/KI/KD，解决超调、振荡、响应慢问题；
全部测试完成后参数存入 EEPROM 永久保存。
第六章 BESTCOMS 配套上位软件（SECTION 6）
1. 软件作用
Windows 平台专用调试监控软件，功能：在线实时计量、全参数读写、PID 自动计算、阶跃响应分析、故障录波 / 事件导出、参数文件保存复用。
2. 软硬件运行条件
兼容 Win2000/XP/Vista，老式 NT/95/98 不支持；PC 串口连接 DECS 前面板 COM0，软件光盘安装。
3. 核心操作流程
串口通信建立，输入密码（默认 DECS3）；
七大配置界面：系统配置、定值调整、增益整定、保护逻辑、数据分析、录波、实时监测；
功能模块：
PID 计算器：输入发电机时间常数自动生成推荐参数；
分析界面：AVR/FCR/PF/VAR 阶跃响应曲线观测；
录波设置：自定义触发条件（电平 / 逻辑变位）、记录变量；
参数导入导出，多台机组批量复制配置；
通信设置：三路串口波特率、Modbus 地址、奇偶校验独立配置。
第七章 维护（SECTION 7）

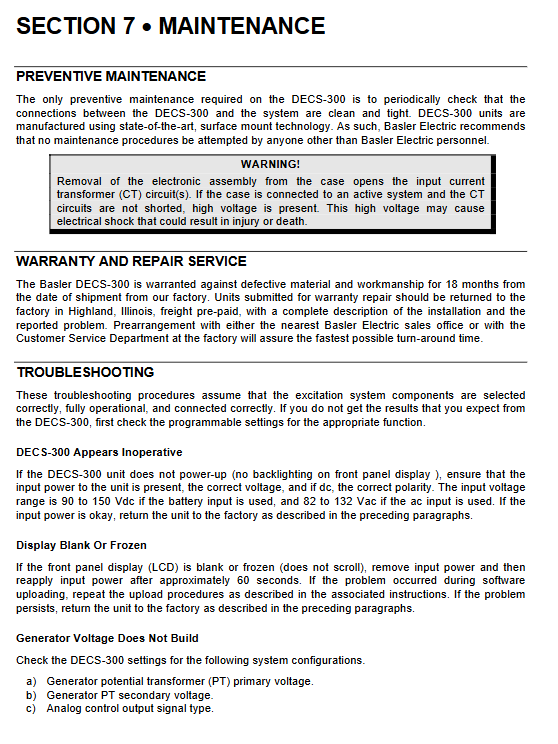

文档仅预留维护章节框架，包含定期巡检项目、内部元器件检查、串口通信检修、故障定位基础方法，结合 HMI 报警代码、录波数据排查励磁异常、调压振荡、限制频繁动作、通信中断等常见故障。
第八章 Modbus 通信（SECTION 8）
背板 COM2 RS485 采用 Modbus RTU 标准，定义全部寄存器地址：
实时计量寄存器：电压、电流、无功、功率、励磁量；
运行状态寄存器：当前模式、限制触发、报警状态；
参数读写寄存器：AVR 定值、保护阈值、PID 增益；
遥控寄存器：远程启停、模式切换、升降励磁；
支持上位机、PLC 远程监控、远方调节励磁。
