Mitsubishi MELSEC-F FX 系列可编程控制器
时间: 2026-06-23浏览次数：
Mitsubishi MELSEC-F FX 系列可编程控制器
Mitsubishi MELSEC-F FX 系列可编程控制器
支持的通信硬件全清单
手册开篇列出 FX 全系列通信板（BD）、通信适配器（ADP）、专用功能块、转换模块，分四类接口：
RS-232C 接口
FX3U-232-BD、FX3U-232ADP (-MB)、FX3G-232-BD、FX2N-232-BD、FX2NC-232ADP、FX0N-232ADP、FX-232ADP、FX2N-232IF（独立无协议专用模块）
RS-485 接口
FX3U-485-BD、FX3U-485ADP (-MB)、FX3G-485-BD/FX3G-485-BD-RJ（RJ45 口 485 板）、FX2N-485-BD、FX2NC-485ADP、FX1N-485-BD、FX0N-485ADP、FX-485ADP
RS-422/USB/ 以太网
RS-422：FX3U-422、FX2N-422、FX3G-422、FX1N-422-BD；
USB：FX3U-USB-BD；
以太网：FX3U-ENET-ADP；
转换模块：FX-485PC-IF（485 转电脑 232）。

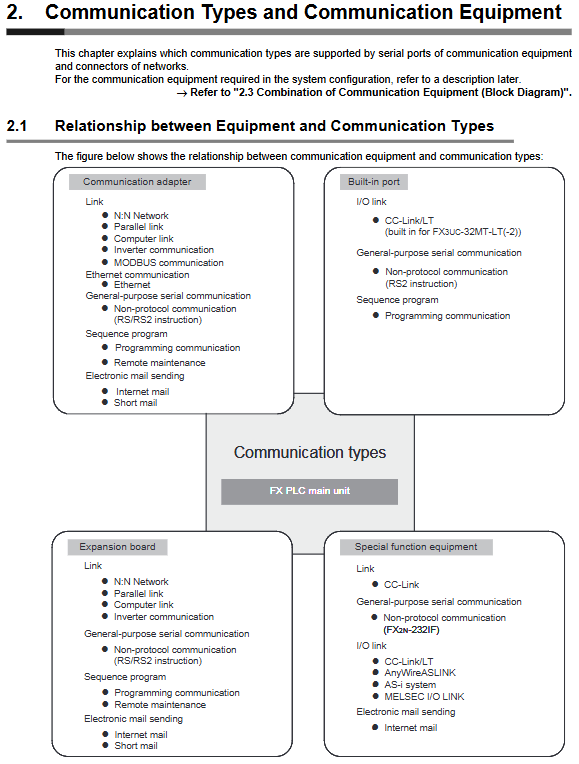

15 大类 FX 通信功能完整说明
手册 A 章为通用基础，统一介绍所有通信类型的功能、适用 PLC、距离、节点数、应用场景：
1. CC-Link 现场总线
模式：FX 做主站（FX2N/FX3U-16CCL-M）、FX 做远程设备站（FX2N-32CCL）、FX3U 智能站（FX3U-64CCL）；可对接 A/Q 系列主站。
参数：最大 64 节点，总长 1200m；适配远程 IO、伺服、变频器。
适用：大型产线集散控制、上位网络对接。
2. 以太网通信（FX3U-ENET-ADP）
仅 FX3S/FX3G/FX3GC/FX3U/FX3UC 支持，TCP/UDP 协议，10/100M；功能含程序上传下载、在线监控、网页数据浏览。
3. N:N 网络（多 PLC 对等 RS485 组网，手册 B 篇详述）
核心：最多 8 台 FX PLC 通过 485 自动交换寄存器 M/D，无需复杂编程。
3 种刷新模式（Pattern0/1/2）：点位容量递增，循环扫描时间随站点增多变长。
硬件：485BD（总长 50m）/485ADP（总长 500m），终端电阻 110Ω。
专属软元件：M8176~M8180 站点设置、D8201/D8202 扫描周期、通信故障代码寄存器。
4. 并行链接 Parallel Link（手册 C 篇）
仅 2 台 PLC 一对一数据交换，分普通 / 高速模式；FX0N/FX1S 仅支持 50 点 M+10 点 D，其他机型 100M+10D；扩展性弱，多机组网优先选 N:N。
5. 计算机链接 Computer Link（D 篇，上位机对接）
RS232 一对一（15m）、RS485 一对多（最多 16 台 PLC，500m）；电脑使用专用指令（BR/WR/QW 等）读写 PLC 位 / 字、远程启停、读取机型；支持格式 1/4 两种通信协议。
6. 变频器通信（E 篇，三菱 FREQROL 系列）
RS485 总线最多挂载 8 台三菱变频器；老机型 FX2N 用 EXTR 指令，FX3G/3U/3S 专用 IV 系列指令（IVCK/IVDR/IVRD/IVWR/IVBWR/IVMC）；可读写频率、电流、故障码、全部参数。
7. 无协议通信（F RS/RS2、G FX2N-232IF）
通用串口透传，对接扫码枪、仪表、打印机、第三方控制器；
RS：单通道基础无协议；
RS2：双通道、支持校验码、首尾符、多控制信号线；
FX2N-232IF 独立模块：大容量缓存，适合高频收发。
8. MODBUS 串行通信
FX3S/3G/3GC/3U 支持，依靠 485ADP-MB/232ADP-MB，可做主 / 从站对接第三方 Modbus 仪表、变频器。
9. 编程通信（H 篇，程序上传下载）
PLC 内置 RS422 口、USB、232/485 扩展板，连接 GX Works2/GX Developer/FXGP 手持面板；支持在线监控、强制 IO、程序读写。
10. 远程维护 I 篇
PLC 侧 + 电脑侧各接调制解调器，电话线远程上传 / 监控程序，仅 FXGP 支持电脑互传文件。
11. I/O 省线总线
CC-Link/LT（FX3UC-32MT-LT 内置）、AnyWireASLINK、AS-i 总线，远程分散 IO，减少控制柜布线。
12. 邮件发送
互联网邮件：FX-232DOPA 模块发送邮件至电脑 / 手机；
短消息：老款 FX2N 通过 Modem 向日本 NTT 手机发送告警短信（仅限日本本土设备）。

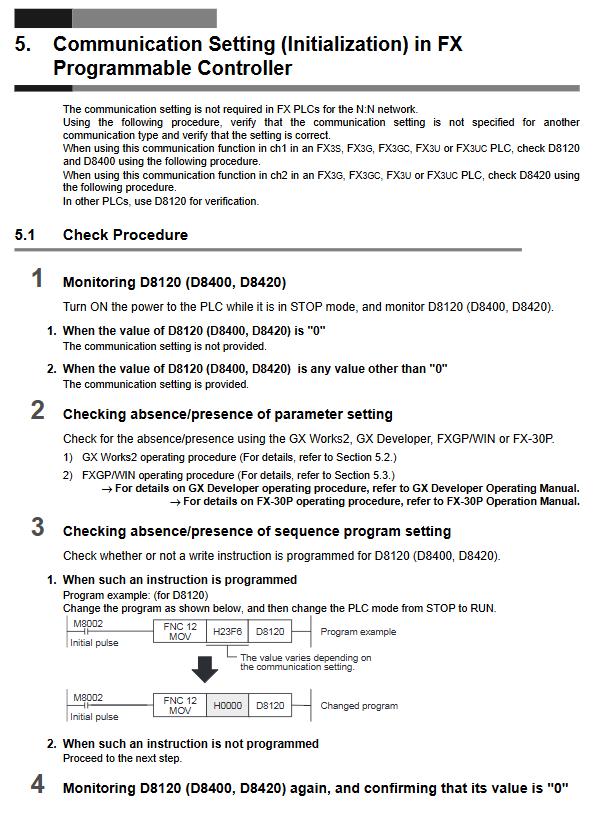

通信通用核心设置方法
FX PLC 两种通信配置方式，参数设置优先级高于程序赋值：
编程软件参数配置（推荐）
GX Works2/FXGP 软件 PLC 参数界面勾选通信启用，配置波特率、数据位、校验、站号；下载参数后断电重启生效；FX0/FX2 老机型不支持。
梯形图程序赋值
通过 MOV 指令写入特殊数据寄存器（D8120/D8370/D8420 等）配置串口格式，RUN 模式下改写生效；全系列通用。
通道区分：FX3G/3U 多通道（CH0/CH1/CH2），不同通道可独立配置不同通信，但存在功能互斥限制（如 CH1 用 N:N 则 CH2 不能开并行链接）。
分模块详细章节核心内容
B 章 N:N 网络
实施流程：确认机型版本→硬件选型→485 接线→终端电阻设置→软件参数配置→通信测试→编写交互程序→故障排查；
3 种刷新模式点位分配表，明确 0~7 号站独占 M、D 寄存器区间；
提供完整主站、从站标准示例程序；
故障排查：LED 灯状态、接线检查、参数核对、通信错误代码。
C 章 并行链接
一对一数据交互，区分普通 / 高速模式，专属 M8070/M8071 主从标志，D8070 超时寄存器，附实操样例与故障定位。
D 章 计算机链接
完整上位通信指令集（位读写、字读写、远程 RUN/STOP、环路测试等）；通信时序、帧格式、NAK 错误码详解，支持 RS232/485 两种布线方案。
E 章 变频器通信
区分 FX2N 老式 EXTR 指令与 FX3 系列专用 IV 指令；覆盖变频器参数读写、运行监控、批量参数写入；适配 S500/E700/A800 全系列三菱变频，附带多套实操程序。
F/G 章 无协议通信
RS/RS2 指令的收发缓冲区、起始符、终止符、校验配置；控制引脚时序；FX2N-232IF 模块 BFM 缓存全部地址定义，收发缓存分区说明。
H 章 编程通信
各类编程线缆、转换头选型，GX Works 电脑连接步骤，通信超时、重试参数设置，联机失败排查方案。
I 章 远程维护
调制解调器 AT 指令配置、电话线组网步骤，远程联机操作流程、通信故障排查。
硬件布线统一标准
线缆：RS485 推荐屏蔽双绞线，分 0.2/0.3/0.5mm² 规格；FX3G-485-BD-RJ 可用超五类屏蔽网线；
终端电阻：总线两端必须接 110Ω 终端，BD 板自带拨码开关切换；
端子规范：区分欧式端子、M3 端子，规定线径、剥线长度、紧固扭矩、配套螺丝刀型号；
接地：通信屏蔽层单端 D 类接地，接地电阻≤100Ω，禁止动力设备共地。
版本、工具与配套手册
PLC 版本查看：读取特殊寄存器 D8001 后三位，或机身铭牌 LOT 生产编号判断年份月份；
编程软件适配：GX Works2、GX Developer、FXGP/WIN、FX-30P 手持面板各机型最低支持版本列表；老旧 PLC 可软件替代机型兼容编程；
配套资料分类：
硬件手册：PLC 本体、通信 BD/ADP 安装手册；
编程手册：基础 / 应用指令；
专项通信手册：MODBUS 专用手册、CC-Link 子手册；
外设手册：触摸屏、调制解调器、通信转换模块手册。
故障排查通用逻辑
统一排查五步：
核对 PLC 固件、软件版本是否支持当前通信功能；
查看通信模块 RD/SD 指示灯判断收发状态；
检查接线、终端电阻、屏蔽接地、强弱电隔离；
核对软件参数 / 程序内串口寄存器配置；
读取专用故障 M、D 寄存器，对照手册错误代码定位通信超时、校验错误、站点冲突等问题。
关键限制与注意事项
多通道互斥：N:N 与并行链接不能同时启用；部分功能仅 CH1 支持，CH2 无法配置；
模块供电限制：通信 BD/ADP 占用 PLC 扩展 5V 电流，多模块叠加超负载需加装 FX3UC-1PS-5V 电源模块；
机型差异：FX0/FX2/FX1S 老机型仅支持少量基础通信，FX3U/FX3GC 功能最全；
版权免责：手册不授予专利使用权，三菱不对依靠示例程序产生设备故障负责，规格改版不提前通知。
