Hirschmann OCTOPUS OS20 / OS24 网管型 IP65/IP67 工业交换机安装手册
时间: 2026-06-22浏览次数：
Hirschmann OCTOPUS OS20 / OS24 网管型 IP65/IP67 工业交换机安装手册
Hirschmann OCTOPUS OS20 / OS24 网管型 IP65/IP67 工业交换机安装手册
产品整体定义与型号编码
产品线区分
机型 PoE 能力 端口总配置
OS20 无 PoE 9 路 M12 百兆电口（2 路上行 T5 M12）
OS24 PoE+ IEEE802.3at 9 路 M12 百兆，其中端口 2–9 共 8 口支持 PoE，整机 PoE 总输出上限 61.6W
完整型号编码分段释义
系列：OS20（无 PoE）/OS24（PoE+）
00 = 无千兆口；08=8 个 PoE 端口
09=9 个 100M M12 电口
00 = 无千兆；T5 = 百兆 M12 上行口（2 个）
温区 T：-40℃~+70℃宽温
供电：A（5 芯 M12，9.6–60VDC）、F（5/7/8 连接器 16.8–60VDC）、N（4 芯 7/8 连接器 50.4–138VDC 机车高压）
认证 E（轨道车载）/F（轨道 + 船舶 GL）
B 基础固件、HH=IP65/67 密封整机
整机硬件布局（统一面板）
供电连接器：A=5 芯 M12；F/N=7/8 工业连接器，双路冗余 P1/P2；
FAULT 无源 M12 信号继电器端子；
V.24 调试 M12 串口（ACA11 适配器 / CLI 控制台）；
9 个 D 编码 M12 百兆电口（OS24 后 8 口 PoE）；
整机全局 LED（P1/P2 电源、RM 环网、FAULT 故障）；
每端口独立 LS 链路 + DA 数据 + PoE 指示灯；
M3/M4 接地螺钉、IP 密封外壳、MAC/IP 标识区。
整机管理方式
本地：M12 V.24 串口（9600 8N1）、ACA11 配置适配器；
远程：Web 网页、Telnet；批量运维 HiDiscovery/Industrial HiVision；
核心软件：HIPER-Ring 自愈环、RSTP、端口隔离、链路监控、PoE 功率管理。
供电三大类型详细参数
A 型（5 芯 M12 连接器）
额定 24–48VDC，工作区间 9.6~60VDC，双路冗余，0.6Nm 紧固扭矩，标配 ELWIKA 5 芯 M12 接头。
F 型（5 针 7/8" 连接器）
额定 24–48VDC，16.8~60VDC 宽范围，适配 PoE 机型；电源线需穿过配套磁环 3 圈，紧贴设备降低 EM 干扰，扭矩 2.5Nm。
N 型（4 针 7/8" 机车专用）
高压直流 50.4~138VDC（标称 72–110V），轨道机车专用，2.5Nm 紧固扭矩，仅限受限机房安装。
FAULT 无源继电器功能
常闭触点，故障时断开上报：一路 / 两路电源丢失、端口链路中断、整机自检故障、HIPER-Ring 环网配置异常；Web 界面可手动控制继电器外接报警设备。触点最大 1A/48VDC 阻性负载。

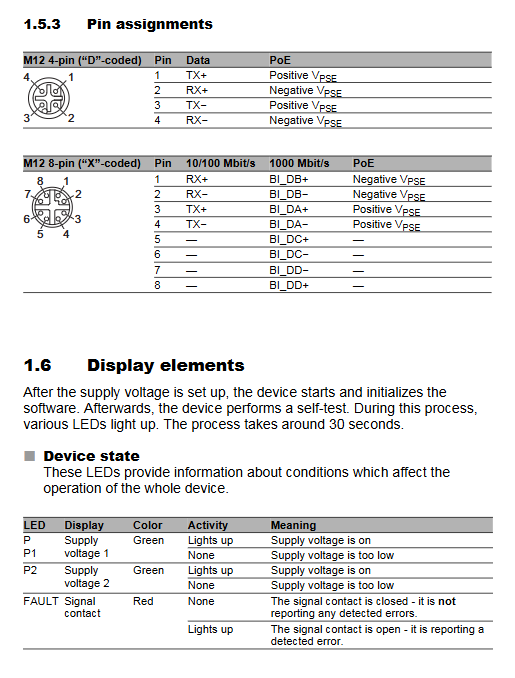

端口规范（M12 D 编码）
普通百兆 M12：10/100M，自动协商 / 自动线序 / 自动极性，Cat5e 屏蔽线缆最长 100m；4 针 D 编码 M12。
OS24 PoE 端口：IEEE802.3at 30W 幻象供电，1/3、2/4 线对输出，整机总功率限制 61.6W，过载自动切断端口供电；PoE 端口之间无电气隔离，环网需混用非 PoE 端口避免电位差。
V.24 调试 M12：4 针定义 TX/RX/GND，适配 VT100 终端。
LED 指示灯完整定义
整机全局指示灯
P1/P2 绿灯常亮：对应电源正常；熄灭 = 欠压；
RM 环网管理器：熄灭 = 环网关闭；常绿 = RM 启用、冗余端口禁用；黄常亮 = 冗余端口激活；闪烁 = 环网接线 / 配置错误；
FAULT 红灯常亮：存在故障告警；熄灭 = 整机正常。
单端口指示灯
LS 绿灯常亮 = 链路连通；周期 1 闪 = 端口待机；3 闪 = 端口关闭；
DA 黄灯闪烁 = 收发数据；无闪烁 = 无流量；
PoE 绿灯常亮 = 终端供电；1 次闪烁 = 整机功率过载断电；3 次闪烁 = Web 手动关闭 PoE 输出。
完整安装与接线流程
开箱检查：核对主机、配套连接器、磁环（F 机型）、密封保护螺丝、安全手册，检查壳体密封无破损；
平面固定：M5 螺丝平整墙面 / 机柜安装，预留上下左右散热空间；
接地：M3/M4 接地螺钉搭配齿垫，地线≥0.75mm²，优先接地；
电源接线
A 型：5 芯 M12 接双路 DC+FAULT；
F 型：7/8 供电连接器，电源线穿磁环三圈贴近机身；
N 型：机车 4 芯 7/8 高压连接器；
所有连接器按规定扭矩锁紧，闲置接口装密封堵头；
FAULT 信号端子 M12 接线；
M12 网线接入：屏蔽网线外壳接设备地，强弱电分槽布线，交叉 90° 减少干扰；
上电自检：通电约 30 秒整机自检，LED 全序列闪烁完成后就绪。
出厂默认基础配置
IP 地址：默认 DHCP 自动获取；
账号：admin（读写，密码 private）、user（只读，public）；首次登录建议修改高强度密码；
V.24 串口：9600 波特，8 数据位，1 停止位，无校验；
端口：自动协商开启，PoE 默认开启；
冗余：RSTP 启用、HIPER-Ring 关闭、链路告警关闭。
维护、温度监控与拆卸
损耗件仅 FAULT 继电器，高频场景定期检测触点电阻；
设备 CLI/Web 可读取内部温度，内部温度高于环境；PoE 机型底板温度上限 90℃，超温降 PoE 功率；
定期检查 M12 密封堵头完整性，避免进水进灰；官网更新固件修复漏洞；
拆卸顺序：先断开所有线缆→拆除地线→松开固定螺丝取下整机；闲置接口立刻装保护螺丝。

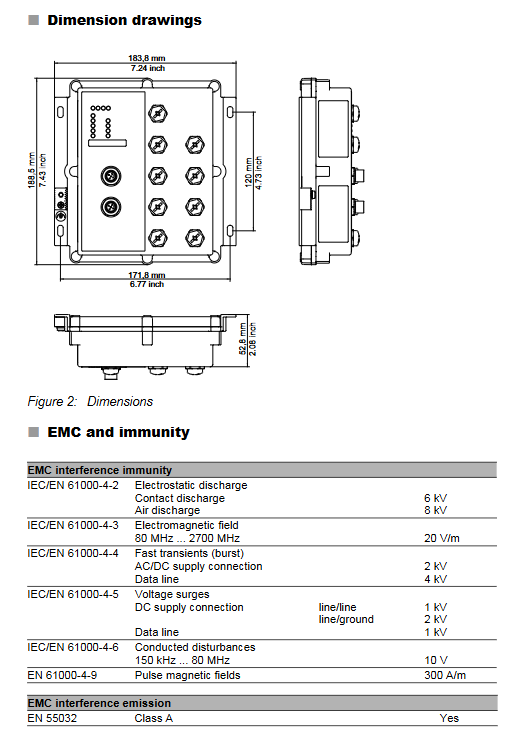

核心机械与电气技术参数
物理规格
整机尺寸固定，重量 1900g；防护 IP65/IP67，无风扇；平面 M5 螺丝安装，无 DIN 卡扣。
供电与功耗
A 型：最大功耗 6.7W；
N 高压机型：12W；
OS24 PoE 整机最大 80W，PoE 输出上限 61.6W；
输入内置慢熔不可更换保险丝，掉电缓冲＞10ms。
环境工况
工作温度 - 40℃~+70℃；存储 - 40~+85℃；湿度 5%~100% 可凝露；最高海拔 2000m，污染等级 2。
传输距离
屏蔽 Cat5e 双绞线最大 100m。
配套配件
各类 M12 连接器、7/8 电源接头、EMC 磁环、密封保护螺丝、ACA11-M12 配置适配器、M12 转 RJ45 转接头、HiVision 网管软件。
行业认证与执行标准
安全 UL60950-1、CE、FCC；轨道交通 EN50155/EN50121；船舶 GL 船级；工业 EMC 全套抗扰标准；RoHS 环保指令。
