Hirschmann RS20/RS22/RS30/RS32/RS40 系列工业导轨交换机安装手册
时间: 2026-06-22浏览次数：
Hirschmann RS20/RS22/RS30/RS32/RS40 系列工业导轨交换机安装手册
Hirschmann RS20/RS22/RS30/RS32/RS40 系列工业导轨交换机安装手册
五大产品线产品整体架构与型号规则
产品线定位区分
系列 核心定位 是否 PoE 上行规格
RS20 纯百兆工业交换机，无千兆口 无 2/3 路百兆上行（RJ45/DSC 光纤）
RS22 RS20 PoE 版，百兆基础 4 口 IEEE802.3af PoE 2/3 路百兆上行
RS30 带千兆上行百兆交换机 无 2/4 路千兆 SFP Combo 上行
RS32 RS30 PoE 千兆机型 4 口 af PoE 2/4 路千兆 SFP Combo 上行
RS40 全千兆交换机，全部 Combo 复用口 无 4 组千兆 Combo（RJ45/SFP 复用）
型号编码完整分段定义
系列代号（RS20/22/30/32/40）；
百兆端口数量（04/08/09/16/17/24/25）；
千兆端口数量（00 无千兆 / 02 两路千兆）；
上行接口类型：T1 (RJ45)、M2/M4 (多模 DSC/ST)、S2/S4 (单模)、O6/ZZ (SFP 千兆 / 百兆)、CC (千兆 Combo)；
温区：S (标准 0~60℃)、T/E (-40~70℃三防宽温)；
供电：D (通用 AC/DC)、P (PoE 专用 48V DC)；
认证等级：A 通用、H 铁路 / 电力 / 船级、B 防爆全套；
软件：E 增强版、P 专业版。
端口规格分类
百兆电口：10/100M RJ45，支持自动协商、自动线序、自动极性；RS22/32 最后 4 个端口支持 af PoE，48V 幻象供电，单口最大 15.4W；
千兆 Combo 口：RJ45 与 SFP 复用，插入 SFP 自动禁用电口；支持千兆 / 百兆 SFP 混插；
光纤接口：固定 DSC/ST 百兆光、可插拔 SFP（多模 / 单模 / 长距 / 双向 BiDi），同规格光模块才能对接；

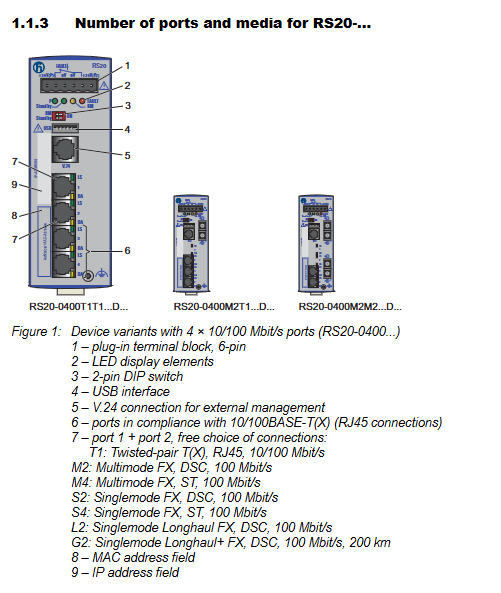

整机通用硬件接口：6 针电源 + FAULT 继电器端子、2 针 DIP 环网拨码、V.24 RJ11 本地串口、USB-A ACA 配置口、IP/MAC 标签区。
整机管理方式
本地：V.24 串口（9600 8N1 CLI）、ACA22-USB 配置 U 盘（备份 / 升级固件）；
远程：Web HTTPS、SSH、Telnet；
批量运维：HiDiscovery、Industrial HiVision，支持 SNMP 监控。
核心硬件功能
双路冗余供电、无源 FAULT 故障继电器、HIPER-Ring 高速环网、RSTP、硬件 DIP 环网拨码、端口链路监控、温度检测、整机硬件自检。
LED 指示灯与 DIP 拨码功能
1 全局整机指示灯
P 电源：绿 = 双路供电，黄 = 单路，熄灭 = 无供电；
FAULT 红灯常亮：存在故障（掉电 / 断链 / 环网异常 / 超温）；
RM 环网管理器：常绿 = 主设备（冗余端口关闭），黄闪 = 备用 / 通讯中断，熄灭 = 环网关闭；
Stand-by：常亮开启环耦合备用；
ACA 交互：同步闪 1 次 = 保存配置，2 次 = 读取，交替闪 = U 盘故障。
2 端口指示灯
LS 绿灯：常亮链路连通，1 次周期闪 = 端口待机，3 次闪 = 端口关闭；
DA 黄灯闪烁 = 收发数据，常灭无流量。
3 2 位 DIP 拨码（RM/Stand-by）
出厂默认双 ON，拨码优先级低于 Web 软件配置；可快速开启环网管理器、耦合交换机、指定环网端口，适配现场快速调试，无需登录网页。
完整安装、接线、上电操作流程
开箱核验：核对主机、电源端子、磁环（PoE 大功率机型）、安全说明，检查运输磕碰；
SFP 安装：断电操作，原厂 SFP 推入插槽锁紧，拆卸扣开锁扣，闲置加盖防尘帽；
DIN / 壁挂安装
DIN 导轨：卡扣式垂直固定，预留通风空间；船舶加装减震套件；
RS22/32 选配壁挂板，垂直固定平整墙面；
优先接保护地线，再连接所有线缆；
端子接线区分两类机型
RS20/30/4 通用 6 针端子：两路冗余 AC/DC 供电 + FAULT 无源继电器；继电器上报电源丢失、端口断开、环网失效、自检故障；
RS22/32 PoE 机型：专用 48V DC 端子，必须搭配 RPS90 LV/HV PoE 电源，整机最大 90W PoE 输出；
电源线缆加装配套磁环，紧贴端子布置抑制 EMC 干扰；
数据线布线规范
工业环境优先光纤跨机柜；强弱电线槽分离，避免长距离平行，交叉 90° 降低耦合；铁路 / 船舶强制屏蔽网线；Cat5e 双绞线最长 100m；
上电自检：通电后整机自检约 60 秒，所有 LED 循环闪烁，自检完成进入就绪状态。
出厂默认基础配置
IP 地址：默认 DHCP 自动获取，静态备用 192.168.1.1；
账号：admin（密码 private，读写）；user（public，只读）；首次登录建议修改高强度密码；
V.24 串口参数：9600 波特，8 数据位，1 停止位，无校验；
端口：电口自动协商，光纤默认全双工；
冗余：DIP 默认开启环网，Web 端 RSTP 启用，链路告警默认关闭。
拆卸步骤
整机断电，拔除网线、光纤、USB、全部端子；
先断开地线，再拆除其余线缆；
螺丝刀下压 DIN 卡扣，向上抬起取下交换机；
SFP 解锁拔出，所有光口加盖防尘保护帽。
维护与温度监控
易损耗件仅 FAULT 继电器，高频通断场景定期检测触点电阻；
定期清理通风槽灰尘，避免积灰过热降额；
Web/CLI 可读取设备内部温度，内部温度比环境高 20℃左右，超规格需停机降温；
官网持续更新固件，修复漏洞、新增网络功能；
PoE 机型高温环境会自动降低输出功率，60℃以上 PoE 输出降至 60W。
核心技术参数
1 物理规格
分 4 口 / 8 口 / 16 口 / 24 口窄 / 宽机身，RS22/32 Po 机型厚度更大；整机 IP20 防护，重量 400~1200g 不等；
2 供电参数
通用机型：9.6~60VDC /18~30VAC 双冗余，掉电缓冲＞10ms；
PoE 机型：47~54VDC 输入，整机最大 90W PoE 输出；配套 RPS90 低压 (24~48V 输入)/ 高压 (90~230V 交直流) 电源；
3 环境工况

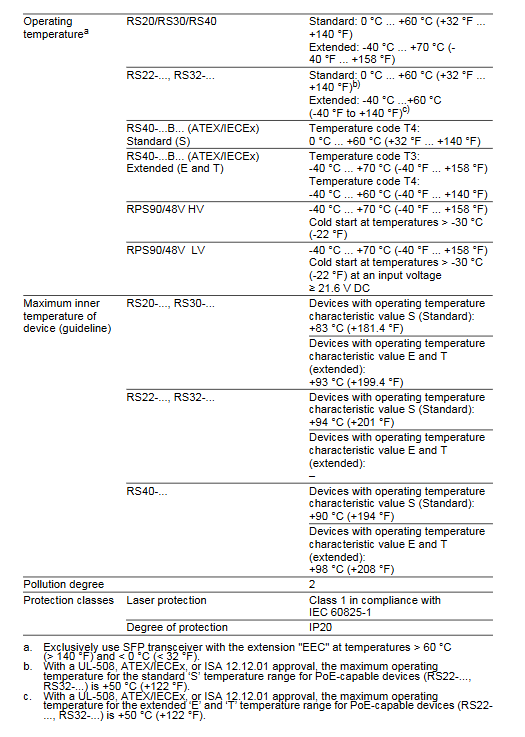

标准 S：0~60℃；T/E 宽温：-40~70℃（Po 防爆机型上限降至 50℃）；存储 - 40~85℃；湿度 10~95% 无凝露，最高海拔 2000m；
4 传输距离
双绞线 Cat5e 100m；百兆多模 4~5km、单模 30km；千兆 SFP 分 550m (多模)、20km/80km/140km 长短距单模；
5 配套配件
ACA22-USB 配置 U 盘、全系列 SFP 光模块（标准 / EEC 宽温）、壁挂支架、船舶减震套件、导轨电源、备用端子、HiVision 网管软件。
行业认证清单
安全：UL508、EN62368；防爆 ATEX/IECEx/UKEX/ 北美 Class I Div.2；电磁 FCC Class A；行业专用：铁路 EN50121、船舶 DNV、电力 IEC61850、变电站 IEEE1613；环保 RoHS。
