Hirschmann EAGLE One 工业以太网防火墙安装手册
Hirschmann EAGLE One 工业以太网防火墙安装手册
EAGLE One 产品整体介绍
1 产品定位
无风扇 DIN 导轨工业安全网关，集成状态检测防火墙 + IPSec VPN + 工业路由三大核心能力；专门隔离生产内网（安全区）与外网 / 办公网络，防止非法跨区访问，支持透明桥、路由、PPPoE 三种工作模式，适用于产线隔离、工厂外网对接、远程设备加密访问场景。
2 型号编码规则（完整分段定义）
EAGLEONE：产品系列；
0200：2 个百兆电 / 光端口，无千兆口；
端口 1（内网）/ 端口 2（外网）：T1 (RJ45) / M2 (多模 DSC) / S2 (单模 DSC)；
温区：S (0~60℃标准) / T/E (-40~70℃三防宽温)；
DD：双冗余直流供电（9.6~60VDC）；
认证代码：区分 ATEX、铁路 EN50121、电力 IEC61850、船舶 DNV、北美防爆；
软件包：Entry 基础固件，支持防火墙、VPN、路由冗余。
3 整机硬件布局（统一正面面板）
6 针电源 / FAULT 综合端子：两路冗余 DC 输入 + 无源故障继电器；
2 针 DI 数字输入端子：外接 24V 传感器采集外部告警；
2 路独立百兆以太网口：端口 1 内网、端口 2 外网，可选 RJ45 / 多模 / 单模 DSC 光纤；
V.24 RJ11 本地串口（CLI 调试）；
ACA21-USB 接口：配置 U 盘，读写配置、升级固件、导出日志；
全套状态 LED 指示灯；独立接地螺钉、DIN 导轨卡扣、壁挂预留孔。
4 三大核心软件功能模块
防火墙功能
状态检测防火墙、透明防火墙；支持出入站规则、NAT 一对一、端口转发、防 IP 欺骗、远程管理访问限制、Modem 访问管控。
VPN 功能
IPSec 协议，支持多点 VPN；加密算法 AES128/192/256、3DES/DES；认证预共享密钥 / 证书，兼容 MD5/SHA 哈希、NAT 穿越。
三种工作模式
透明模式（出厂默认）：二层网桥，无需划分子网，内网主动访问外网放行，外网无法主动侵入内网；
路由模式：三层网关，跨子网转发，支持路由冗余备份；
PPPoE 模式：外网口对接 DSL 宽带，适配互联网接入场景。
5 多渠道设备管理
本地：V.24 串口、ACA21 USB 配置盘；远程：Web HTTPS、SSH、Telnet；批量运维：Industrial HiVision、HiDiscovery 自动搜 IP。
LED 指示灯完整定义
整机全局状态灯
Power 电源：黄 = 单路供电，绿 = 双路正常，熄灭 = 无供电；
Status 运行：绿 = 整机就绪，红 = FAULT 继电器触发故障；
RR 路由冗余：灭 = 未配置，绿 = 主设备，黄闪烁 = 备设备 / 主备通讯中断；
ACA：绿 = U 盘接入，闪烁读写，黄 = U 盘故障；
VPN：常亮 = 至少一条 IPSec 隧道正常，熄灭 = 无在线 VPN。
端口指示灯（LS 链路 / DA 数据）
LS 绿灯常亮 = 链路连通，3 次周期闪烁 = 端口关闭；DA 黄灯闪烁 = 收发流量，无闪烁无数据。
完整安装、接线、上电操作流程
1 开箱核验
核对主机、电源端子、DI 端子、安全说明，检查运输磕碰损坏。
2 设备安装两种方式
DIN 导轨：35mm 标准导轨，卡扣式垂直固定，四周预留通风间隙；
壁挂：选配壁挂支架，垂直固定平整墙面；
全程先接保护地线再接入其他线缆。
3 端子接线规范
1）6 针电源 + FAULT 端子
两路独立冗余 DC 输入（12~48V 标称，9.6~60V 极限），设备自动选用高压电源；单电源会触发 FAULT 告警，可后台屏蔽；继电器无源触点上报电源丢失、端口断连、超温、U 盘拔出、路由故障。
2）2 针 DI 数字输入
标准 24V 工业输入，-0.3~5V 低电平、11~30V 高电平，外接传感器联动设备告警。
4 数据线缆连接
RJ45 双绞线：Cat5e 最长 100m，支持自动协商 / 自动线序；
DSC 光纤：多模最远 5km，单模 30km，必须同类型光口对接；
EMC 布线：强弱电分离，避免长距离平行，交叉 90° 降低干扰，工业 / 船舶强制屏蔽网线。
5 上电自检
接通电源自动启动，整机自检约 60 秒，LED 全序列闪烁完成后进入就绪状态。

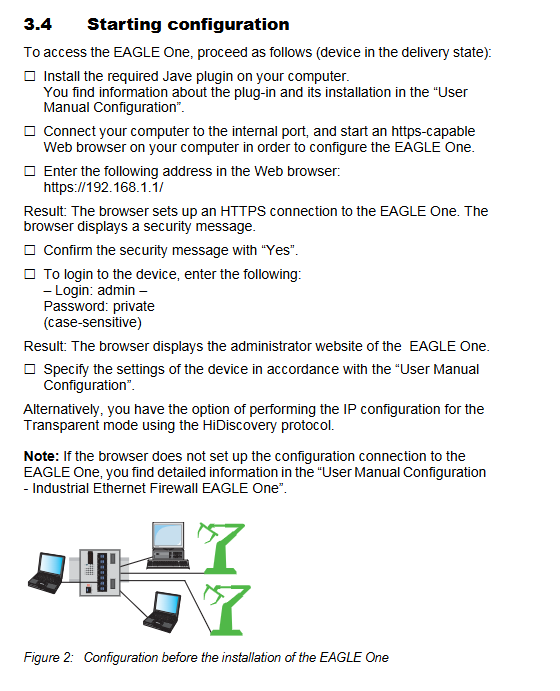

出厂默认基础配置
IP：静态 192.168.1.1/24（DHCP 默认关闭）；
账号：admin（private，读写）；user（public，只读），首次登录建议修改高强度密码；
V.24 串口：9600 波特，8N1；
端口：电口自动协商，光纤默认全双工；
工作模式：出厂透明防火墙模式；
告警：端口断链监控默认关闭。
设备拆卸步骤
整机断电，拔除网线、光纤、USB、所有端子；
先断开地线，再拆除其他线缆；
螺丝刀解锁 DIN 卡扣，向上取下整机；
所有光接口加盖防尘帽。
维护与温度监控
易损件仅 FAULT 继电器，高频通断场景定期检测触点电阻；
定期清理通风槽灰尘，防止积灰过热；
Web/CLI 可读取设备内部温度，内部温度比环境高约 20℃，超规格需停机降温；
官网定期更新固件，修复安全漏洞、新增 VPN / 防火墙策略。

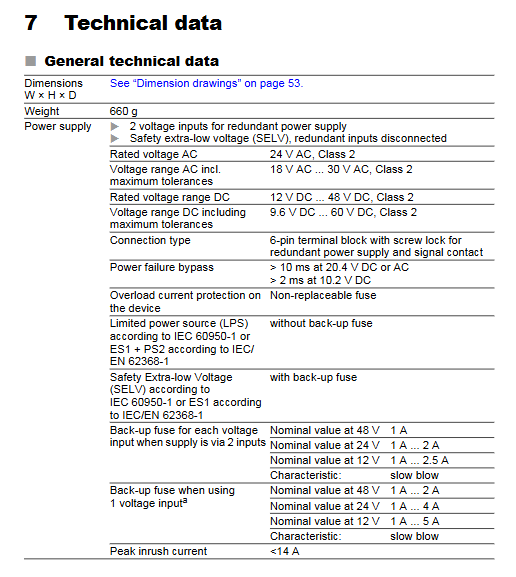

核心机械、电气、环境技术参数
1 物理参数
整机尺寸固定，重量 660g，IP20 防护，无风扇设计。
2 供电规格
DC 9.6~60V（标称 24V），双路冗余输入，掉电保持＞10ms；整机功耗 5~7W。
3 环境工况
标准 S：0~+60℃；宽温 T/E：-40~+70℃；
存储 - 40~85℃，湿度 10%~95% 无凝露；海拔最高 3000m。
4 I/O 电气参数
FAULT 继电器：最大 1A/60VDC；DI 输入 24V 工业电平；
5 传输距离
双绞线 100m；DSC 多模光纤 5km、单模 30km。
6 EMC 抗扰
覆盖静电、射频、电快速脉冲、交直流浪涌全工业等级，满足轨道交通、船舶、电力变电站专用 EMC 标准。
7 标配与可选配件
出厂：电源端子、DI 端子、安全手册；
选配：ACA21 配置 U 盘、V.24 调试线、壁挂支架、导轨电源、HiVision 网管、原厂 DSC 光纤跳线。
配套行业认证清单
安全：UL508、EN60950-1/62368；防爆 ATEX/UKEX/ISA Class I Div.2；电磁 FCC Class A；行业：铁路 EN50121、电力 IEC61850、船舶 DNV；环保 RoHS。
