Hirschmann MACH102 系列工业交换机安装手册
时间: 2026-06-22浏览次数：
Hirschmann MACH102 系列工业交换机安装手册
Hirschmann MACH102 系列工业交换机安装手册
产品整体架构与型号分类
MACH102 为模块化机架式二层网管交换机，由基础主机 + 可插拔 M1 系列媒体模块组成，支持端口灵活扩展，全系标配 2 路千兆 Combo 上行（RJ45/SFP 复用）。
1 基础主机固定机型（不可扩展媒体模块）
MACH102-8TP-F / FR：8 个百兆 RJ45，2 千兆 Combo；FR = 双冗余交流电源
MACH102-24TP-F / FR：24 个百兆 RJ45，2 千兆 Combo；FR = 冗余电源
2 模块化基础机型（可加装最多 2 块媒体模块扩展端口）
MACH102-8TP / 8TP-R：原生 8 百兆电 + 2 千兆 Combo，机身 2 个媒体模块插槽，单模块新增 8 口，最多扩展至 24 百兆；R 代表双路冗余 AC 供电。
3 M1 系列可插拔媒体模块（热插拔）
M1-8TP-RJ45：8 口标准 10/100M RJ45
M1-8TP-RJ45 PoE：8 口 IEEE802.3af PoE，48V phantom 供电，整机模块最大输出 124W PoE 功率
M1-8MM-SC：8 口多模百兆 DSC 光纤
M1-8SM-SC：8 口单模百兆 DSC 光纤
M1-8SFP：8 个百兆 SFP 插槽，自由选配多模 / 单模 / 长距光模块
4 上行千兆 Combo 口
主机自带 2 组千兆复用 Combo 端口：RJ45 千兆电 + SFP 千兆槽，插入 SFP 自动禁用对应 RJ45。
5 机身统一管理接口
V.24 RJ11 串口：本地 CLI 控制台，9600 8N1，搭配 ACA11 适配器
USB-A 口：支持 ACA22-USB 配置 U 盘，存储配置、固件升级、故障日志
FAULT 无源 2 针继电器端子：整机故障远程告警
6 整机核心功能
Web/Telnet/HiVision 管理；DHCP/BOOTP 自动 IP；HIPER-Ring 自愈环、RSTP；端口自动协商 / 自动线序；温度监控；继电器故障上报；PoE 远程供电（仅 PoE 模块）。
硬件 LED 指示灯系统
整机全局状态灯
P 电源：普通机型常亮 = 供电正常；冗余机型双电源亮黄色、单路绿色、熄灭断电
RM 环网管理器：常绿 = RM 启用冗余端口关闭；常黄 = 冗余端口激活；闪烁 = 环网配置错误
Sb Standby：常亮启用环间备用耦合
FAULT 红灯：常亮 = 设备存在故障（电源 / 断链 / 超温 / ACA 拔出）
ACA 交互：红绿交替闪烁 = 配置读写故障；同步闪 1 次 = 保存；同步闪 2 次 = 加载配置
端口指示灯
LS 绿灯：链路状态，常亮通、1 闪待机、3 闪关闭，黄灯闪烁代表收发流量
PoE 模块独立黄灯：常亮 = 端口输出 PoE 供电
完整装配、接线、上电流程
1 开箱核验
核对主机、安装支架、信号端子、说明书光盘，检查运输磕碰。
2 媒体模块安装（模块化机型专用）
佩戴防静电手环，模块从导电袋取出；
拆除插槽盖板，左到右装入模块，四角螺丝锁紧；
支持热插拔，但光电模块互换会触发设备软重启；
PoE 模块拆装前必须断开外部 48V PoE 电源。
3 SFP 光模块装配
仅原厂 SFP，取下防尘帽闭合锁扣推入插槽；拆卸打开卡扣拔出，及时加盖防尘。
4 设备安装方式三选一
19 英寸标准机架：配套固定支架螺丝锁紧，重载建议滑动导轨支撑；
壁挂安装：调整背部支架垂直固定；
桌面平放：使用配套防滑底垫；
所有安装方式通风侧预留 10cm 空间。
5 接地规范
优先通过电源回路接地，机身金属支架为辅；屏蔽网线屏蔽层接前面板地，避免屏蔽层短路。
6 电源接线
主机交流端子：100~240V AC，-R 机型两路独立冗余，一路故障自动切换另一路，单电源会触发 FAULT 告警；
PoE 媒体模块独立 3 针端子 48/54V SELV 供电，线缆长度≤3m，配 5A 慢熔保险。

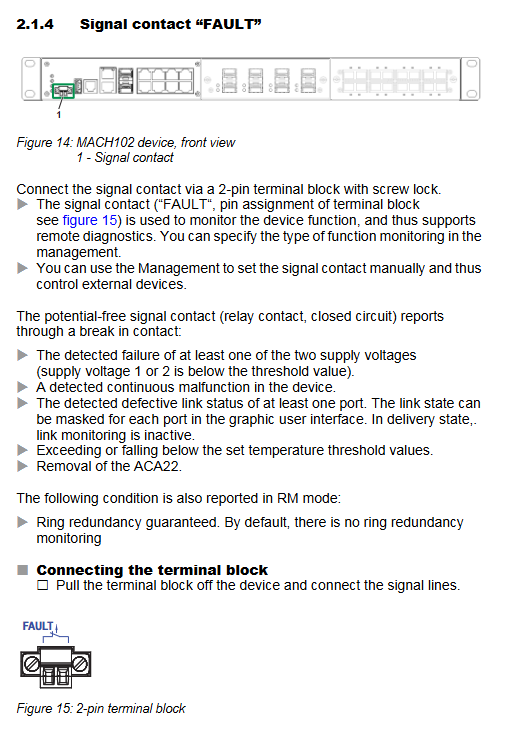

7 FAULT 告警端子
2 针自锁端子，无源继电器，最大 1A/60VDC；上报故障：电源丢失、端口断连、设备超温、ACA 拔出、环网失效。
8 数据线缆连接
双绞线 Cat5e 最长 100m，千兆场景强制屏蔽 SF/UTP；
光纤同规格对接（多模 / 单模 / LH 不可混用）；
强弱电分离布线，减少耦合干扰。
9 上电自检
通电后整机自检约 70 秒，全部 LED 循环闪烁，完成后进入就绪状态。
基础出厂默认配置
IP 地址：默认 DHCP 自动获取，静态备用 192.168.1.1
账号：admin（密码 private，读写）；user（public，只读），首次登录强制修改高强度密码
V.24 串口：9600 波特，8 数据位，1 停止位，无校验
端口：电口自动协商，光口默认全双工
冗余：HIPER-Ring 关闭，RSTP 开启；端口断链告警默认关闭
拆卸步骤
断电，拔除所有网线、光纤、USB、端子；
PoE 模块先断开 48V 供电再拆；
SFP 打开锁扣拔出；
媒体模块四角螺丝松开取出；
机架 / 壁挂拆除固定螺丝取下整机。
维护规范
整机无易损件，仅 FAULT 继电器随通断老化，高频场景定期检测触点；
定期清理通风口积灰，监控 CLI/Web 内部温度（高于环境约 20℃）；
官网定期下载固件升级修复漏洞、新增功能；
设备故障禁止拆机，整机返厂检修。

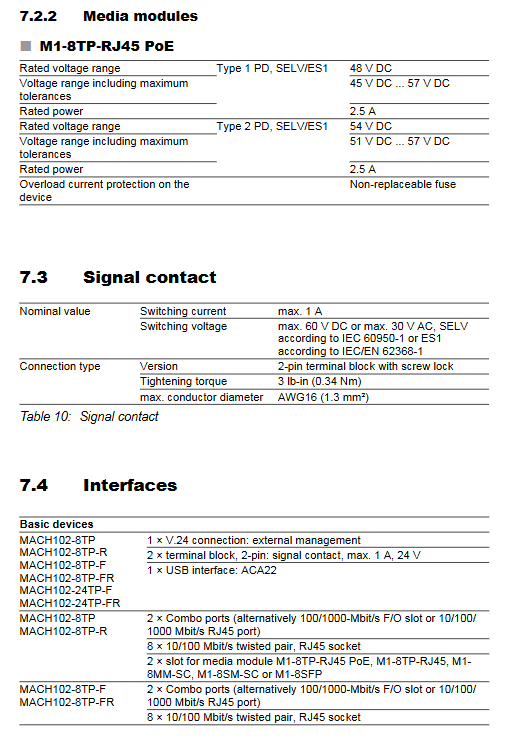

核心技术参数
1 机械尺寸与重量
分 8 口基础、24 口固定多规格，整机重量 3.6~4.1kg，IP20 防护，金属机架机身。
2 供电参数
主机 AC：90~264V 50/60Hz，功耗 12~17W；
PoE 模块：45~57VDC，单模块最大 124W 输出。
3 环境工况
工作温度 0~+50℃，存储 - 20~+85℃；湿度 10~95% 无凝露；最高海拔 2000m，污染等级 2；
抗静电、浪涌、射频等工业级 EMC 指标，满足铁路 / 船舶附加标准。
4 传输距离
铜缆：Cat5e 100m
百兆 SFP 多模 4~5km，单模 25km，长距 LH 最高 140km
千兆 SFP 多模 550m，单模 20km + 长距系列
5 配件清单
ACA22 USB 配置 U 盘、V.24 调试线缆、全系列 Fast/GE SFP 光模块、备用端子、机架安装支架、HiVision 网管软件。
配套标准
兼容 IEEE802.3/802.1Q/802.1w、工业 RFC 协议集；满足 UL508、EN62368-1、FCC、GL 船级等认证。
