Hirschmann MS20 / MS30 模块化工业交换机安装手册
Hirschmann MS20 / MS30 模块化工业交换机安装手册
产品整体架构（模块化核心设计）
1 产品定位
MS20（纯百兆模块化交换机）、MS3（百兆 + 内置千兆槽位）无风扇 DIN 导轨交换机，主机 + 可插拔媒体模块组合式架构，端口数量、介质（电 / 多模 / 单模 / SFP/PoE）自由选配，支持 HIPER-Ring 自愈环、RSTP、远程故障告警。
2 型号编码规则
产品编码分段定义系列、端口数量、光口类型、供电、温宽、认证、固件版本：
MS20：仅 100M 端口；MS30：100M 端口 + 独立千兆 SFP 槽；
中段数字：08/16/24 代表最大百兆端口数量；02 代表 2 个千兆上行；
后缀：S (0~60℃标准温区)、T/E (-40~70℃宽温涂覆三防)；A/C/E 供电；B/H/S 对应 ATEX、铁路、船舶、电力认证。

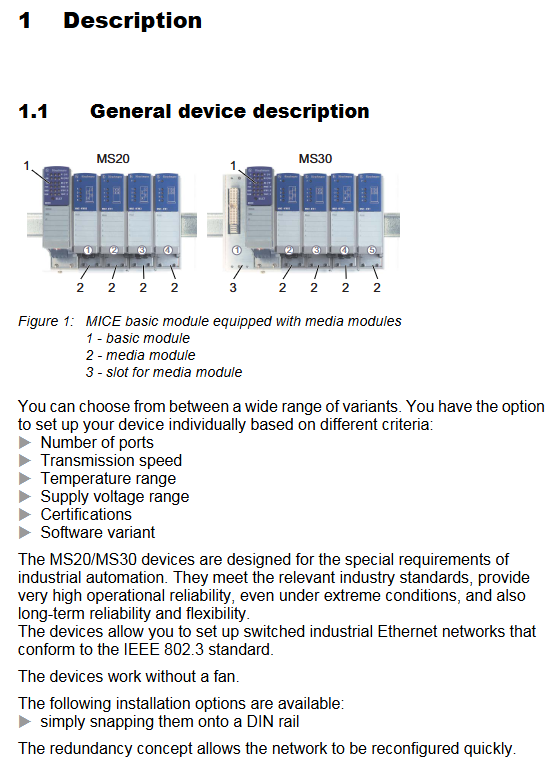

3 整机硬件组成（三大组件）
基础主机模块：集成交换芯片、管理电路、电源端子、V.24 (RJ11) 串口、USB、4/3 位硬件 DIP 拨码、整机 LED、DIN 卡扣；
媒体模块 Media Module（MM 系列，热插拔）
MM2：百兆固定光 / 电模块（RJ45、DSC、ST、MTRJ 多模 / 单模）；
MM3：复合模块（电 + 光混合、M12 工业接口）；
MM4：千兆 Combo 模块（RJ45 + 可插拔 SFP，插 SFP 自动禁用对应电口）；
MM22：IEEE802.3af PoE 供电模块，外置 48V 电源供电；
MM24：4 入 4 出数字 IO 模块，外接传感器 / 执行器；
MB20 扩展模块：给 MS20/MS30-16 机型额外增加 2 个媒体模块插槽，扩展端口容量。
4 端口介质分类与传输参数
双绞线端口
10/100M、10/100/1000M RJ45/M12，支持自动协商、自动线序、自动极性；Cat5e 线缆最大 100m；PoE 模块通过空闲线对 48V 供电。
光纤端口
固定 DSC/ST/MTRJ 百兆光：多模 4–5km，单模 30km；
SFP 千兆光模块：多模 550m、标准单模 20km、长距 LH 最高 140km；双向 BiDi 单纤模块；
所有光口出厂默认全双工。
5 本地管理接口
V.24 RJ11 串口：9600 波特，本地 CLI、ACA11 配置适配器；
USB 接口：支持 ACA21-USB 配置 U 盘，保存 / 恢复配置、固件升级；
远程管理：Web、Telnet、Industrial HiVision、SNMP。
整机指示灯与 SELECT 切换按键
主机配备全局状态灯 + 媒体模块端口灯，机身 SELECT 按键切换端口显示模式（链路 / 速率 / 双工 / 环网 / PoE 等）。
整机全局 LED
P1/P2：两路电源绿色灯，熄灭对应电源欠压；
RM：环网管理器指示灯，常亮启用冗余端口，闪烁环网配置错误；
RUN：运行灯，常亮就绪、闪烁启动；
RL1/RL2：两路故障继电器红灯，常亮代表存在告警。
端口 LED（通过 SELECT 切换显示内容）
可选显示：链路通断、10/100/1000 速率、半 / 全双工、环网端口、PoE 供电状态、端口待机 / 关闭。
硬件 DIP 拨码功能（基础模块分 4 位 / 3 位两种拨码）
4 针 DIP（普通 A/C 机型）
1 RM：环网管理器开关；
2 Ring Port：选择环网使用的媒体模块端口；
3 Stand-by：环网耦合冗余功能；
4 SW 优先：拨码设置是否被软件配置覆盖。
3 针 DIP（E 型 6 针端子机型）
取消软件优先拨码，仅 RM、Ring、Standby 三组功能，逻辑与 4 针一致。
MM24 IO 模块附属拨码：控制 AUI 端口 SQE、DTE 电压检测。
完整安装、接线、上电流程
开箱核验：主机、端子、标签、手册、光盘齐全，检查运输破损；
媒体模块装配：断电 / 带电均可热插拔，从左至右依次安装，锁紧四角螺丝；

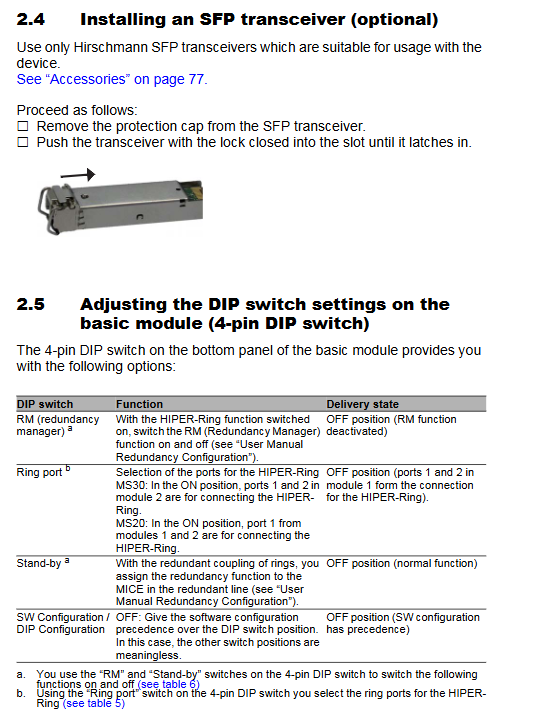

SFP 安装：取下防尘帽闭合锁扣推入插槽；
DIN 导轨安装：卡扣式垂直固定，预留 10cm 散热间隙；设备接地螺钉接保护地线；可选磁环提升 EMC 性能；
端子接线分两类机型：
A/C 机型：两组 4 针端子，独立两路电源 + 两路故障继电器；
E 机型：单组 6 针集成端子，集成双电源 + 双继电器；
MM22 PoE 模块额外 3 针 48V 供电端子，仅配套原厂 RPS60 电源；
数字 DI 端子：外接 24V 工业传感器，支持两线 / 三线传感器；
线缆布线规范：强弱电分线槽，交叉 90° 降低干扰，长距离传输优先光纤；
上电自检：通电自动自检约 60 秒，所有 LED 循环闪烁完成后进入就绪状态；
出厂默认基础配置
IP 地址：默认 DHCP 自动获取；
账号：admin（读写，密码 private）、user（只读，public）；
V.24 串口：9600，8N1；
端口：电口自动协商、光口全双工；
冗余：HIPER-Ring 关闭、RSTP 开启；
故障告警：单电源、端口断开均触发继电器告警，可网管屏蔽。
维护与拆卸
日常维护
无易损内部元件，仅故障继电器随通断次数老化，高频场景定期检测触点；
定期清理通风口灰尘；官网下载最新固件升级；
监控设备内部温度（CLI/Web 读取，高于环境 20℃左右），避免超温降额。
拆卸步骤
断电，拔除所有网线、光纤、USB、端子；
螺丝刀解锁 DIN 卡扣，向上取下整机；
SFP 打开锁扣拔出，套防尘帽；
媒体模块松开四角螺丝，依次拆卸。
核心技术参数
结构尺寸：分 08/16/24 端口三种宽度，塑料 / 金属机身，IP20 防护；重量 610–1160g；
供电
A：18–32VDC；C/E：18–60VDC；双路冗余，内置不可更换慢熔保险丝；整机功耗 5–18W；
MM22 PoE 模块整机最大 PoE 输出 90W；
温区
标准 S：0~60℃；宽温 T/E：-40~70℃；存储 - 40~85℃；湿度 1–95% 无凝露；最高海拔 2000m，高海拔降额；
EMC：覆盖静电、浪涌、脉冲、射频全套工业等级，额外满足铁路 EN50121、船舶 GL、电力 IEC61850 抗扰；振动冲击符合 PLC 工业标准；
机械：支持 35mm 标准 DIN 导轨；
配件清单：各类 MM 媒体模块、全系列 SFP 光模块、ACA 配置适配器、导轨电源、备用端子、HiVision 网管软件。
合规认证清单
安全：UL508、EN60950；防爆 ATEX/IECEx/ 北美 Class I Div.2；电磁 FCC Class A；行业专用：GL 船级、EN50121 轨道交通、IEEE1613/IEC61850 变电站；环保 RoHS。
