Hirschmann BRS20/22/30/32/40/42/50/52 系列 BOBCAT 工业导轨交换机安装手册
时间: 2026-06-22浏览次数：
Hirschmann BRS20/22/30/32/40/42/50/52 系列 BOBCAT 工业导轨交换机安装手册
Hirschmann BRS20/22/30/32/40/42/50/52 系列 BOBCAT 工业导轨交换机安装手册
产品整体介绍
1. 产品定位
BRS BOBCAT 全系列无风扇 DIN 导轨工业二层网管交换机，面向工厂自动化、轨道交通、船舶、变电站等严苛工况；支持百 / 千 / 2.5G 电、多规格 SFP 光纤，部分型号搭载 IEEE802.3af/at PoE 供电，支持线型、环网组网，内置 HiOS 二层固件，兼容 RSTP、HIPER-Ring、MACsec 加密、PROFINET 等工业协议。
2. 整机系列划分（型号前缀区分能力）
BRS20：纯百兆 10/100M 电口机型，无千兆上行
BRS22：百兆 + PoE 供电款
BRS30：带千兆 SFP 扩展槽基础款
BRS32：千兆扩展 + PoE 机型
BRS40：全千兆电 (10/100/1000M) 基础机型
BRS42：全千兆 + PoE
BRS50：支持 2.5G 电口高端机型
BRS52：2.5G+PoE 机型
3. 型号编码规则（完整分段定义）
BRS 系列标识；2. 速率等级 (2 = 百兆 / 3 = 千兆 / 5=2.5G)；3. 硬件类型 (标准 / MACsec/PoE 复合)；4-7 百兆电口数量；8-9 千兆 / 2.5G 端口数量；10-13 上行介质 (RJ45/DSC 固定光 / SFP 插槽)；18 外壳材质 C (塑料 IP30)/D/E 金属 (IP40)；19-20 行业认证 (CE/UL/DNV/ATEX/ 铁路 EN50121 等)；22 固件版本 (Entry/HiOS Standard/Advanced)；24 温宽 S (0~60℃)/T/E/G (-40~70℃)。
4. 端口介质选型
电口类型
10/100M RJ45：自动协商、自动线序、自动极性，出厂协商开启；
10/100/1000M 千兆电；
100/1000/2.5G 超千兆电；
PoE (af 15.4W)/PoE+(at 30W) 机型通过网线给终端供电，分 U (最高 90W 整机 PoE)、P (最高 240W 大功率 PoE) 两种供电规格。

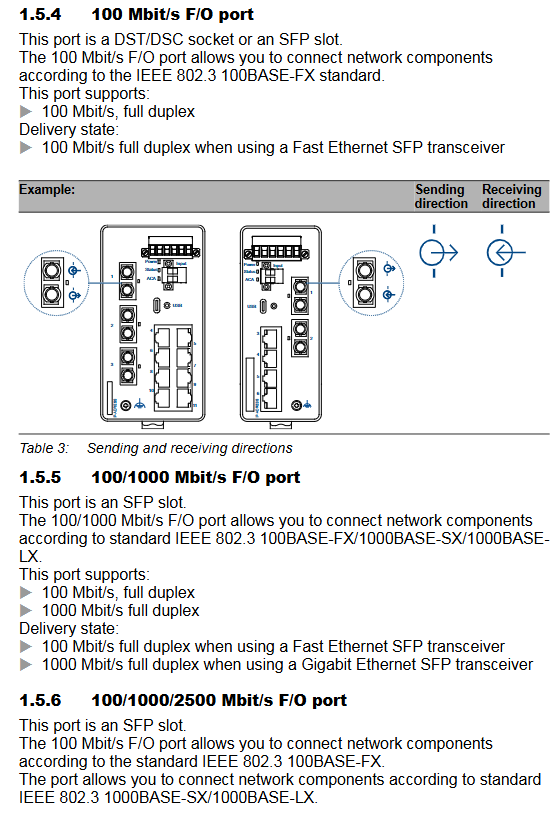

光纤接口
固定 DSC/DST 多模 / 单模百兆光口；
可插拔 SFP 插槽：支持 FastE/GE/2.5G、单模 / 多模 / 长距 LH、双向 BiDi 光模块，仅原厂 EEC 宽温 SFP 可用于 - 40~70℃机型，普通 SFP 会带来温度降额。
5. 机身硬件统一布局
6 针自锁端子：双路冗余电源 (P1/P2)+FAULT 无源故障继电器；
2 针端子：数字 DI 传感器输入；
USB-C 调试口：搭配 ACA22-USB-C 适配器，存储配置、固件升级、本地调试；
V.24 串口取消，统一 USB-C 本地管理；
整机状态 LED (P 电源、FAULT 故障、PoE、ACA 存储)；端口 LS 链路 / DA 数据双色指示灯；
MAC、IP 手写标识区；正面接地螺钉；背部 DIN 导轨卡扣；
6. 管理方式全渠道
本地：USB-C ACA 适配器；远程：Web 网页、SSH、Telnet；网管软件：Industrial HiVision（批量配置、拓扑、SNMP/OPC 对接 SCADA）；协议：DHCP/BOOTP/HiDiscovery 自动分配 IP。
7. 核心软件功能
双路冗余电源监控、FAULT 远程告警继电器、RSTP 快速生成树、HIPER-Ring 自愈环、MAC/IP 访问控制、端口隔离、系统时间同步、硬件自检、端口待机 / 关闭功能、MACsec 加密、PROFINET 工业协议、数字 DI 外部信号采集。
完整安装、接线与上电流程
2.1 前期检查
拆箱核对配件：交换机本体、电源端子、DI 端子、磁环 (EMC 选配)、纸质安全说明；检查运输磕碰损坏。

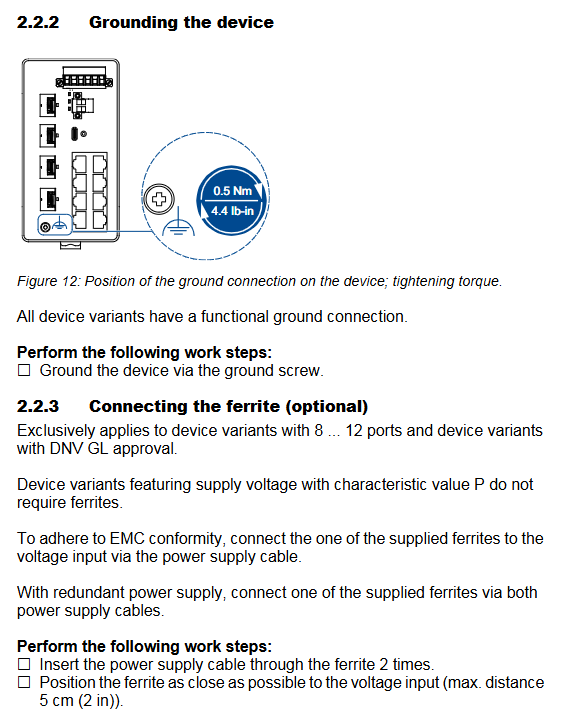

2.2 DIN 导轨安装与接地
适配 35mm 标准 DIN EN 导轨，卡扣式上下扣紧固定；
机身接地螺钉连接保护地线，线缆截面≥1mm²；
EMC 磁环选配机型：电源线穿过磁环两圈，紧贴端子 5cm 内安装，抑制传导干扰。
2.3 SFP 光模块安装（选配）
仅使用原厂 SFP；取下防尘帽，锁扣闭合推入插槽至卡扣锁定；拆卸时打开锁扣拔出，及时套防尘帽；非 EEC 光模块会降低整机最高工作温度。
2.4 端子接线（4 类端子区分）
1）供电端子（分 T/F/U/P 四类电压规格）
T：9.6~32VDC，标准 24V 直流；
F：18~60VDC 直流 /18~30VAC 交流；
U：PoE 轻载机型，18~30VDC，整机 PoE 最大 90W；
P：大功率 PoE 机型 46~57VDC，整机 PoE 最高 240W；
支持双路冗余输入，设备自动取高压电源；断电保持≥10ms。
2）FAULT 无源继电器
无电压时常闭，故障时断开；可监控双电源丢失、端口断连、环网失效、整机自检故障；防爆场景严格遵循实体电容 / 电感参数限制。
3）数字 DI 输入
2 针端子，标准 24V 采集，兼容两线 / 三线传感器，用于外部设备信号接入交换机监控。
2.5 数据线缆布线规范
铜缆：Cat5e 及以上，双绞线最长 100m；千兆 / 船舶 / 铁路场景强制屏蔽网线；强弱电线缆分开走线，避免平行长距离，交叉 90° 降低耦合干扰；
光纤：同类型模块对接（多模接多模、单模接单模），不同 SFP 对应传输距离（多模 0~5km、普通单模 25km、长距 LH 最高 140km）；
2.6 上电与 IP 初始化
端子完全卡紧后接入电源，整机自检约 60 秒，LED 全序列闪烁；
默认参数：IP 自动 DHCP 获取；管理账号 admin (密码 private)/user (public 只读)；首次登录强制修改高强度密码 (大小写 + 数字 + 特殊字符)；
IP 配置渠道：USB-ACA、HiVision、DHCP/BOOTP、Web、CLI；
LED 指示灯完整定义
整机全局指示灯
P 电源：绿常亮 = 双路供电；黄常亮 = 单路供电；熄灭 = 电源欠压；周期 4 闪 = 固件升级中；
FAULT 红灯：常亮 = 继电器断开存在告警；熄灭 = 设备正常；
ACA：绿常亮 = 适配器接入；闪烁 = 读写配置；黄 = 适配器异常；
PoE：黄 = PoE 供电不足；绿 = PoE 正常输出。
端口指示灯（LS 绿色链路 / DA 黄色数据）
LS 常亮：链路正常；熄灭：无连接；周期 1 闪：端口待机；周期 3 闪：端口关闭；
DA 闪烁：端口收发流量；熄灭：无数据。
RM 环网指示灯（HIPER-Ring 专用）
熄灭 = 环网关闭；绿常亮 = 环网激活、冗余端口禁用；绿闪烁 = 环网配置错误；黄常亮 = 冗余端口启用。
维护与设备拆卸
1. 日常维护
整机无常规损耗件，仅 FAULT 继电器随通断次数老化，高频场景定期检测触点电阻；
定期清理通风槽灰尘，避免堵塞导致温度超标；
官网定期更新固件获取新功能、漏洞修复；
存储 / 工作温湿度严格遵循参数，避免凝露、高污染环境。
2. 拆卸步骤
断电，拔掉所有网线、光纤、端子、USB；
一字螺丝刀插入导轨卡扣下拉，向上抬起整机取下；
SFP 拆卸：打开锁扣拔出，套防尘保护帽。
核心技术参数
1. 物理规格
分窄 / 中 / 宽三种机身，塑料外壳 IP30、金属 IP40；重量 380g~1800g 不等；防护污染等级 2；激光 Class1；振动、冲击符合 IEC61131-2 工业 PLC 标准。
2. 温宽分级
S/C 标准型：0℃ ~ +60℃；
T/E/G 宽温型：-40℃ ~ +70℃；
海拔越高最高允许温度线性下降，2000m 以上降额运行；存储温度 - 40~85℃，湿度 1~95% 无凝露。
3. 供电与 PoE
4 种电压输入规格，整机内置不可更换慢熔保险丝；
PoE 机型分 U (最大 90W)、P (最高 240W 输出)，功率越大环境温度上限越低，存在强制温度降额曲线。
4. 传输距离
双绞线：Cat5e 最长 100 米；
光模块：FastE 多模 4~5km，普通单模 25km，长距单模最高 140km；千兆 / 2.5G SFP 覆盖 0.275~100+km 多档距离。
5. EMC 抗扰
完整静电、射频、电快速脉冲、浪涌、传导干扰测试，同时满足普通工业、铁路 EN50121、船舶 DNV 三类严苛标准。
6. 配套配件
ACA22-USB-C 配置适配器、各规格 SFP 光模块（普通 / EEC 宽温 / 双向 BiDi）；
备用端子、DIN 导轨安装支架、HiVision 网管软件、HiOPC 服务器；
各型号整机原厂订货号完整列表。
