Hirschmann RSB20 Basic 系列工业导轨交换机安装手册
Hirschmann RSB20 Basic 系列工业导轨交换机安装手册
RSB20 系列整机产品介绍
1. 产品定位
面向工业自动化无风扇 DIN 导轨网管交换机，搭载 Basic 基础固件，支持 IEEE802.3/802.3u 百兆以太网，可搭建线型、HIPER-Ring 环网；宽温、双路冗余供电、高抗震动冲击，适配工厂、电力、轨道交通恶劣工况。
2. 核心整机功能
多介质组网：RJ45 双绞线、DSC 固定多模 / 单模光纤、可插拔 SFP 光模块三种接口形态；
管理方式：Web 网页、Industrial HiVision 网管软件、本地 V.24（RJ11）串口 CLI、HiDiscovery 自动发现；
冗余体系：双路冗余电源、HIPER-Ring 快速自愈环网、RSTP 快速生成树；
安全与诊断：端口 MAC/IP 访问过滤、网络时间同步、整机硬件自检、无源 FAULT 继电器远程故障告警；
电口能力：自动协商、自动线序、自动极性；光纤端口出厂默认全双工。
3. 全型号端口规格（5 大类硬件变体）
整机分为 08（8 口电基础款）、09（扩展光纤 / SFP 款）两大系列，端口组合如下：
型号 RJ45 电口 光纤 / SFP 接口
RSB20-0800T1T1 8 无光纤口
RSB20-0800M2M2 6 2 路 DSC 多模光纤
RSB20-0800S2S2 6 2 路 DSC 单模光纤
RSB20-0900ZZZ6 6 3 个 100M SFP 插槽（可自选光模块）
RSB20-0900M2TT 8 1 路 DSC 多模光纤
RSB20-0900S2TT 8 1 路 DSC 单模光纤
RSB20-0900MMM2 6 3 路 DSC 多模光纤
RSB20-0900VVM2 6 2 单模 + 1 多模 DSC 光纤

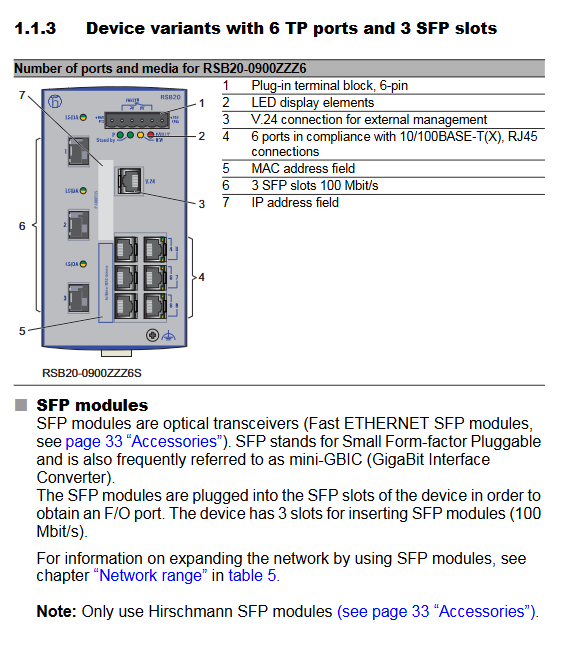

4. 机身硬件布局（全系列统一结构）
6 针可拔自锁端子排：双路冗余电源 P1/P2、FAULT 无源告警继电器；
整机状态 LED：P 电源、FAULT 故障、RM 环网管理器指示灯；
端口 LED：各端口 LS 链路灯、DA 数据收发灯；
V.24 RJ11 调试串口：本地控制台、ACA11 配置适配器接口；
标识区：MAC 地址印刷位、IP 地址手写标签位；
前面板独立接地螺钉；光纤机型配备 DSC 光口，SFP 机型预留 3 个可插拔光模块槽位。
完整安装与上电调试流程
2.1 安装分步操作
拆箱检查：核对标配（交换机、电源端子、手册 + 光盘），检查运输破损；
SFP 模块预装（仅 ZZZ6 型号）：取下插槽保护帽，闭合锁扣推入 SFP 模块至卡扣锁定，仅允许使用赫斯曼原厂 SFP；
IP 地址标记：机身标签区填写设备 IP，方便现场运维识别；
电源与告警端子接线
双路直流冗余供电，设备自动选用电压更高一路；单电源供电会触发 FAULT 告警，可在网管界面屏蔽；
FAULT 继电器监控故障：电源丢失、端口链路断开、环网冗余失效、整机自检失败、环网配置错误；支持网页手动控制继电器输出外接设备；防爆场景需严格遵循实体参数限制；
DIN 导轨安装与接地
适配 35mm 标准 DIN EN 60175 导轨，卡扣式快速固定；接地螺钉连接保护地线；双绞线屏蔽层接面板地；
端子卡入机身，接入电源自动开机；
数据线缆连接
RJ45 电口：Cat5e 线缆最大传输 100m，支持 MDI-X 自动线序；
DSC 固定光纤：多模 50/125μm 最远 5km，62.5/125μm 最远 4km；单模 9/125μm 最远 30km；必须同类型光纤对接；
SFP 插槽：可搭配多模、单模、长距 LH 光模块，传输距离最高 140km。
2.2 LED 指示灯状态说明
（1）整机全局指示灯
P 电源灯：绿常亮 = 双路供电正常；黄常亮 = 单路供电；熄灭 = 两路电源欠压；
FAULT 故障灯：红常亮 = 继电器断开，存在故障告警；熄灭 = 设备正常；
RM 环网灯：熄灭 = 环网功能关闭；绿常亮 = 环网激活、冗余端口禁用；绿闪烁 = 环网配置错误；黄常亮 = 环网激活、冗余端口启用。
（2）端口指示灯
LS 绿色链路灯：常亮 = 链路连通；熄灭 = 无连接；周期闪 1 次 = 端口待机；周期闪 3 次 = 端口关闭；
DA 黄色数据灯：闪烁 = 端口收发流量；熄灭 = 无数据。
2.3 基础 IP 配置（出厂默认参数）
配置途径：V.24 串口、HiDiscovery、BOOTP、DHCP、DHCP Option82、ACA11 自动配置适配器；
出厂预设：
IP 地址：DHCP 自动获取；
管理账号：user (只读，密码 public)、admin (读写，密码 private)；
V.24 串口参数：9600 波特，8 数据位，1 停止位，无校验，无流控；
端口默认：电口自动协商开启、光纤口全双工、RSTP 开启、HIPER-Ring 关闭、链路监控关闭。
2.4 设备拆卸
整机拆卸：一字螺丝刀插入导轨卡扣向下拉动，向上抬起即可取下；
SFP 模块拆卸：打开模块锁扣拔出，盖上防尘保护帽。

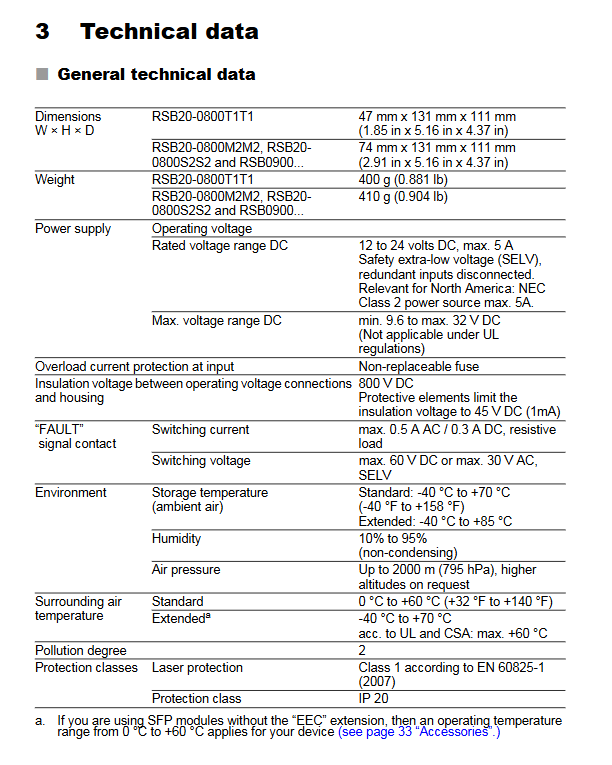

详细技术参数
1. 物理尺寸与重量
RSB20-0800T1T1（纯 8 电口窄款）：47×131×111mm，400g；
其余带光纤 / SFP 宽款机型：74×131×111mm，410g；防护等级 IP20。
2. 供电与告警触点
直流供电：额定 12~24VDC，极限 9.6~32VDC，最大 5A；电源与机身绝缘耐压 800VDC；
FAULT 继电器负载：交流最大 0.5A、直流最大 0.3A，最高 60VDC/30VAC SELV。
3. 功耗参数
纯电口机型功耗 6.0W；带固定光纤机型 8.0W；3 个 SFP/3 路光纤机型 9.0W。
4. EMC 抗扰与环境可靠性
完整覆盖静电、射频电磁场、电快速脉冲、浪涌、传导干扰工业级测试；振动、冲击符合 IEC 61131-2 PLC 工业标准；辐射发射 A 类。
5. 传输距离
双绞线 RJ45：Cat5e 线缆最大 100m；
DSC 固定光纤：多模 4~5km，单模 30km；
SFP 光模块：多模 4~5km、标准单模 25km、加长单模 65km、长距 LH 最高 140km。
交付清单、配件与认证标准
1. 出厂标配
交换机本体、6 针电源端子、安装手册 + 配套功能手册光盘。
2. 可选配件
SFP 光模块：多模、标准单模、加长单模、长距 LH，带 EEC 宽温版本；
安装调试配件：备用 6 针端子、ACA11 配置适配器、V.24 调试线缆；
软件：Industrial HiVision 网管、HiOPC OPC 服务器；
配套 DIN 导轨电源 RPS30/80/120。
3. 遵循标准与认证
安全 cUL508、EN60950-1；防爆 ISA12.12.01；EMC EN61000-6-2、FCC Part15；以太网 IEEE802.3/1D/1Q；工业 PLC IEC61131-2；支持船级德国劳氏 GL 认证。
配套文档体系（光盘内置 PDF 手册）
本手册：Installation 安装手册（硬件、安全、接线、安装）；
Basic Configuration：基础 IP、账号、端口通用配置；
Redundancy Configuration：HIPER-Ring、RSTP 冗余组网配置；
Web Interface 参考手册：网页管理界面操作；
CLI 用户手册：串口命令行操作指南。
