Hirschmann RS20 Basic 系列工业以太网导轨交换机
时间: 2026-06-22浏览次数：
Hirschmann RS20 Basic 系列工业以太网导轨交换机
Hirschmann RS20 Basic 系列工业以太网导轨交换机
设备整体介绍（RS20 Basic ...B 系列）
1. 产品定位
面向工业自动化的无风扇 DIN 导轨工业交换机，支持铜缆 / 光纤组网，可搭建线型、环网冗余工业以太网（IEEE802.3），宽温、冗余供电、高抗震动冲击，适配恶劣工业现场。
2. 整机核心特性
端口规格分两大机型：
RS20-0400...B：4 个 10/100M 电口 + 2 个可自选上行口；
RS20-0800...B：8 个 10/100M 电口 + 2 个可自选上行口；
上行二选一介质：
T1：RJ45 双绞线 10/100M；
M2：DSC 多模光纤 100BASE-FX；
电口功能：自动交叉、自动协商、自动极性；光纤端口默认全双工；
管理方式：Web 网页、HiDiscovery、Industrial HiVision 网管软件、本地 V.24 串口（RJ11）、CLI 命令行；
冗余环网：支持快速环网自愈，故障后自动重构网络；
故障告警：无源继电器 FAULT 信号触点，远程监控设备异常。
3. 型号编码规则（RS20-XX00XX XX XX AB）
分段定义产品参数，以 RS20-0800M2M2SDAB 举例：
RS20：无千兆端口导轨交换机；
04/08：4/8 个 10/100M 电口；00：无千兆口；
第 1、2 上行口：T1 (RJ45) / M2 (多模光纤 DSC)；
S：标准温宽 0~60℃；
D：供电 9.6~60VDC / 18~30VAC；
A：认证 CE/UL508/ISA12.12.01；
B：Basic 基础版固件。
4. 机身硬件布局
6 针可拔端子排：双路冗余电源 P1/P2、FAULT 告警继电器；
LED 状态指示灯：整机电源 P、故障 FAULT；各端口 LS 链路、DA 数据收发灯；
V.24 RJ11 串口：本地调试、CLI 控制台；
端口区：RJ45 电口、DSC 光纤上行口；
标识区：MAC 地址、IP 地址手写标签位；
前面板接地螺钉。
安装与上电调试全流程
2.1 设备安装步骤
拆箱检查：核对装箱清单（交换机、电源端子、手册 + 光盘），检查运输破损；
标记 IP 地址：机身预留标签位填写 IP，方便现场运维识别；
电源 / 告警端子接线
支持双路直流 / 交流冗余供电，两路电源互不负载均分，设备自动选用电压更高一路；单电源供电会触发 FAULT 告警，可网管关闭该告警；
FAULT 无源继电器触点：监控电源丢失、端口链路中断、环网冗余失效、整机故障、自检失败；可网页手动控制继电器输出；

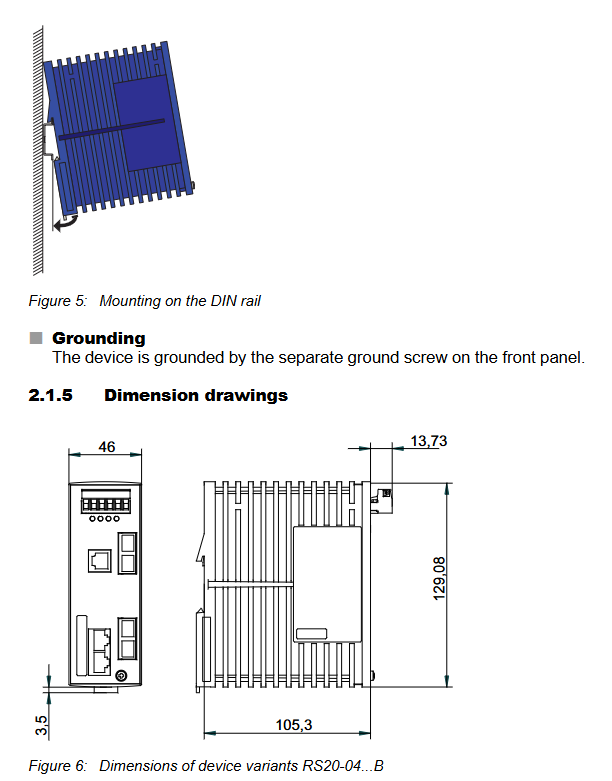

DIN 导轨安装与接地
适配 35mm 标准 DIN EN 60175 导轨，卡扣式快速拆装；
机身接地螺钉接保护地线，双绞线屏蔽层接面板地；
端子卡入机身，接入电源自动开机；
数据线缆连接
RJ45 电口：Cat5e 线缆最大传输 100m，支持 MDI-X 自动线序；
DSC 多模光纤 M2：50/125 光纤最远 5km，62.5/125 光纤最远 4km；光纤端口必须同类型对接（多模仅接多模）。
2.2 LED 指示灯状态说明
整机指示灯
P 电源绿灯常亮：双路供电正常；黄灯常亮：仅单路供电；熄灭：两路电源欠压；
FAULT 红灯常亮：继电器断开，存在故障告警；熄灭：设备正常无告警；
端口指示灯
LS 绿色：常亮 = 链路连通；慢闪 = 端口待机；快闪 = 端口关闭；熄灭 = 无链路；
DA 黄色：闪烁 = 端口收发数据；熄灭 = 无流量。
2.3 基础 IP 配置方式（出厂默认）
配置途径：本地 V.24 串口、HiDiscovery、BOOTP、DHCP、ACA 自动配置适配器；
出厂默认参数：
IP：DHCP 自动获取；
账号：user (只读，密码 public)、admin (读写，密码 private)；
V.24 串口参数：9600 波特，8 数据位，1 停止位，无校验，无流控；
电口自动协商开启，光纤口默认全双工。
2.4 维护要求
整机无易损耗内部元器件，仅继电器随通断次数自然老化，高频率使用需定期检测触点；
定期清理通风槽灰尘，避免堵塞；厂商持续更新固件，官网可下载升级包；
配套管理软件 Industrial HiVision 支持多设备批量配置、拓扑发现、事件日志、SNMP/OPC 对接 SCADA。
2.5 设备拆卸
一字螺丝刀插入导轨卡扣向下拉动，向上抬起即可取下交换机。

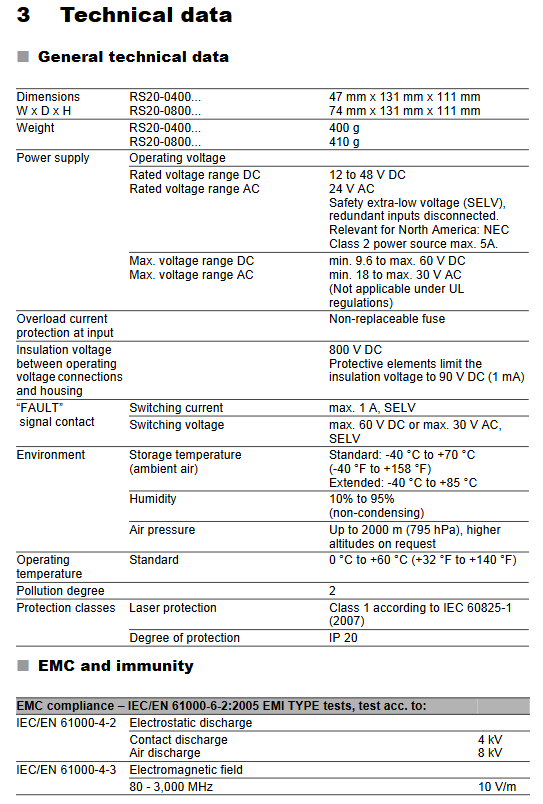

完整技术参数
1. 物理尺寸与重量
RS20-04（4 口机型）：47×131×111mm，400g；
RS20-08（8 口机型）：74×131×111mm，410g；防护等级 IP20。
2. 供电参数
标准直流 12~48V，极限 9.6~60VDC；交流标准 24VAC，极限 18~30VAC；
电源与机身绝缘耐压 800VDC；FAULT 继电器最大负载 1A、60VDC/30VAC；
功耗：电口上行机型 5.3W；光纤上行 7.3~7.7W。
3. 环境工况
工作温度：标准 0~60℃；存储 - 40~+70℃（扩展型可达 85℃）；
湿度 10%~95% 无凝露；最高海拔 2000m；污染等级 2；
抗振动、冲击符合 IEC 60068 工业 PLC 标准。
4. EMC 电磁抗扰（工业级严苛标准）
覆盖静电放电、射频电磁场、电快速脉冲、浪涌、传导干扰、脉冲磁场，满足变电站、轨道交通工业 EMC 要求；辐射发射 A 类工业标准。
5. 传输距离
双绞线 RJ45：Cat5e 线缆最长 100m；
M2 多模光纤：50/125μm 0~5km；62.5/125μm 0~4km。
认证、标准、配件与交付清单
1. 整机认证与遵循标准
安全：UL508、EN60950-1；防爆：ATEX、UL1604 (ISA12.12.01)；电磁兼容：EN61000-6-2、FCC Part15；工业以太网 IEEE802.3/1Q/1D；电力变电站标准 IEEE1613；轨道交通 EN50121-4；船级德国劳氏 GL。
2. 出厂标配
交换机本体、6 针电源端子、安装手册 + 配套功能手册光盘。
3. 可选配件
ACA11 自动配置适配器、V.24 调试线缆、备用 6 针端子、DIN 导轨电源 RPS30/80/120、Industrial HiVision 网管软件、HiOPC 服务器软件。
