BECKHOFF CU8803-000x CP-Link4 发射盒操作手册
BECKHOFF CU8803-000x CP-Link4 发射盒操作手册
产品硬件整体介绍
两大型号区分
CU8803-0000：工控机 DVI 输入接口，适配带 DVI 口 IPC，驱动 CP29xx/CP39xx-0010 系列面板；
CU8803-0001：DP 转 DVI 输入，适配 C60xx、标准 ATX 带 DP 接口工控机，支持 CP29xx/CP39xx-0010。
四大接口定义（设备正面布局）
X10 USB2.0 Type-B 输入
连接工控机，配套线缆最长 1m；
引脚：1=5V、2=D-、3=D+、4=GND。
X20 DVI-D 视频输入
工控机视频输入，线缆上限 1m；完整 DVI 双通道引脚定义，包含 DDC、热插拔检测、同步信号。
X30 CP-Link4 输出（单缆输出）
采用 Cat.6A 网线，一线同时传输 DVI 视频、USB2.0、24V 供电，最远 100 米到远程操作面板；
双状态 LED：
P30（绿色 LINK）：常亮 = 面板链路正常，熄灭 = 无连接；
P20（黄色 ACT）：闪烁 = 数据传输，常灭 = 无信号交互。
X40 3 针 24V 供电端子
引脚 1=+24V、2=0V、3=PE 保护地；
适配 0.8~1.5mm² 带冷压端子线缆，长线优先 1.5mm² 降低压降，设备最低工作电压 22V；
绿色 P10 电源灯：常亮 = 供电正常，熄灭 = 断电 / 欠压；
配套端子订货号 C9900-P944。

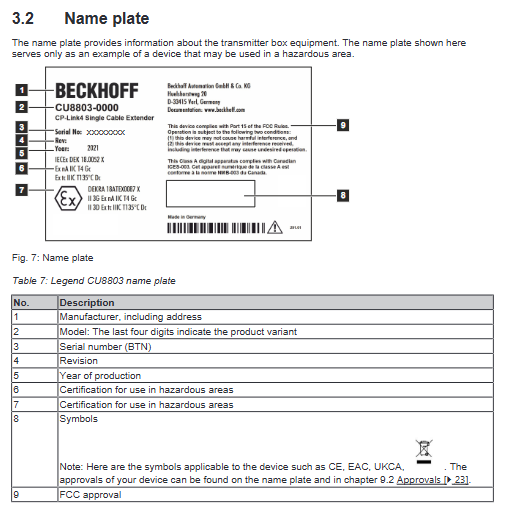

铭牌信息
铭牌包含型号、序列号 BTN、硬件版本、生产年份、ATEX/IECEx 防爆认证、CE/FCC/UKCA 等标识、产地德国。
运输、安装与接线调试
储运注意事项
温湿度储运区间 - 25~70℃，禁止剧烈撞击；
温差大环境运输后易凝露，出现凝露必须静置 12 小时才可上电，防止短路烧毁；
到货检查包装、机身有无磕碰损伤，保留原包装备用。
DIN 导轨机械安装
标准 35mm EN50022 导轨；安装方式：上部挂钩卡入导轨，下压底部卡扣锁死；
设备尺寸 70×100×80mm，重量 745g；
防爆场景必须加装 USB 线缆应力支架 C9900-Z484，TX20 螺丝固定，扎带束缚 USB 接头防拉扯。
接线标准流程（不可逆）
先接 PE 保护地，再接入 USB、DVI 数据线，最后接 24V 供电；断电拆除顺序相反；
系统电位要求：电源 0V 与 PE 等电位，符合 EN60204-1 PELV 标准；
外接面板供电回路、工控供电回路必须共地，避免电位差损坏通讯；
防爆环境必须完整装配线缆应力固定结构。

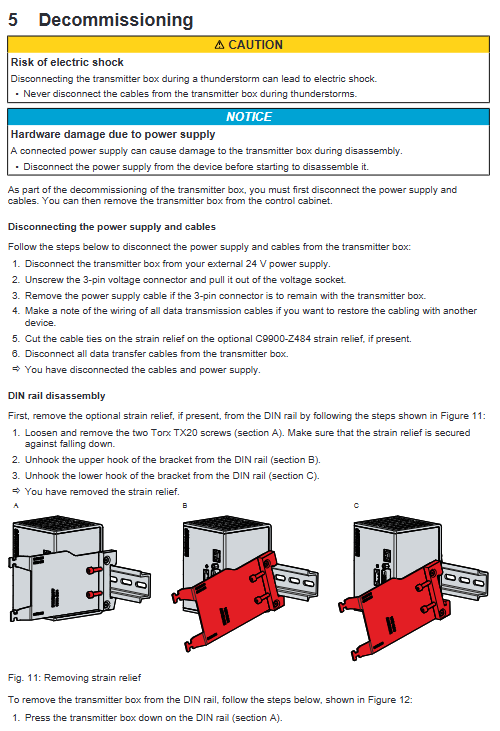

停机、拆机与报废
断电顺序：切断 24V 总电源→拔出供电端子→拆除 CP-Link4、USB、DVI 线缆；防爆场景先拆除 USB 扎带与应力支架；
导轨拆卸：下压设备底部卡扣，先松下侧再脱离上挂钩取出；
报废遵循 WEEE 电子废弃物法规，金属、电路板分类回收，可寄回倍福原厂处理。
维护清洁
设备 IP20 仅控制柜内使用，积灰用吸尘器清理；
禁止高压气吹、钢丝球、研磨清洁剂、酸碱溶剂；
无需定期拆解维修，故障直接联系倍福售后。
核心技术参数
供电：20.4~30VDC（标称 24V），带面板最大功耗 4.7A，NEC Class2 电源标准；
防护：整机 IP20；
环境：运行 0~55℃，储运 - 25~70℃，湿度≤95% 无凝露；
抗振动冲击：符合 EN60068 系列工业标准；
EMC：满足工业抗扰 EN61000-6-2、辐射 EN61000-6-4；
传输：CP-Link4 Cat6A 线缆最长 100m，本地 USB/DVI 线缆限 1m；
防爆：ATEX、IECEx II3G/II3D 认证，可用于 2 区危险场所。
