Beckhoff CU20xx / CU22xx 工业非网管交换机手册
时间: 2026-06-18浏览次数：
Beckhoff CU20xx / CU22xx 工业非网管交换机手册
Beckhoff CU20xx / CU22xx 工业非网管交换机手册
产品整体介绍
四款型号定位
全系非网管工业交换机，金属外壳 DIN 导轨安装，兼容自动化设备与办公网络，自动识别网线类型、速率、双工模式：
CU2005：5×RJ45 百兆交换机
CU2008：8×RJ45 百兆交换机
CU2016：16×RJ45 百兆交换机
CU2208：8×RJ45 全千兆交换机
通用产品优势
金属紧凑壳体，工业级抗震动、EMC 性能；
自适应 10/100/1000M、半 / 全双工；
自动识别直通 / 交叉网线，无需专用跳线；
每端口双 LED 实时链路、速率诊断；
标准 35mm DIN 导轨卡扣式安装；
24VDC 宽压供电，支持反接保护。
核心电气机械参数汇总
参数项 CU2005 CU2008 CU2208 CU2016
网口数量 5 8 8 16
传输速率 10/100M 10/100M 10/100/1000M 10/100M
供电 24VDC (18~30V)，防反接弹簧端子
典型功耗 90mA 100mA 180mA 150mA

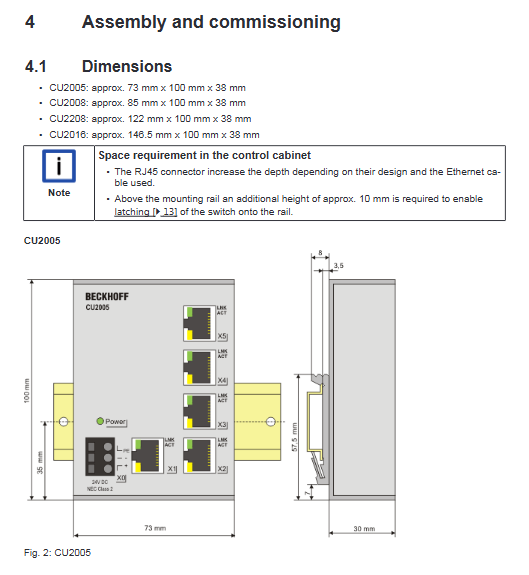

尺寸 (W×H×D) 73×100×38 85×100×38 122×100×38 146.5×100×38
重量 270g 340g 430g 540g
防护等级 IP20（仅控制柜内使用）
工作温度 0℃ ~ +55℃；储运 - 25~+85℃
湿度 ≤95% 无凝露
线缆上限 双绞线单段 100m，交换机无限制级联
认证 CE、cULus；抗振 / 冲击符合 EN60068，EMC 满足工业标准
底层工作原理
存储转发机制：校验帧 CRC，丢弃 <64 字节短帧、>1536 超长帧、错误数据包，仅转发合法以太网报文；
MAC 地址自学习：每端口缓存超 1000 条 MAC，闲置地址 5 分钟老化自动清除，广播 / 组播向全部端口转发；
整机吞吐：线速转发，每秒最高 148800 帧；
关键限制：
全系不支持 PoE 供电，不可接入 PoE 供电设备；
CU2208 硬件版本 01 及以上支持巨帧 (Jumbo Frame) 最大 9720 字节，千兆端口可用；满载下最多同时 2 个端口跑巨帧，其余 CU20xx 机型不支持巨帧。
安装、接线与指示灯
DIN 导轨拆装步骤

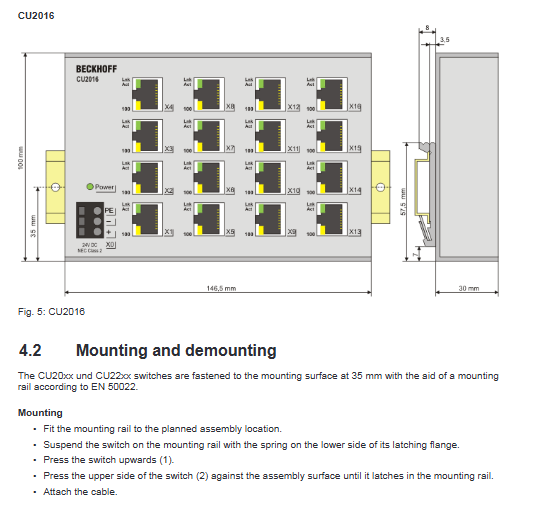

安装
固定标准 35mm DIN 导轨；
交换机下侧卡扣挂住导轨底边；
向上顶紧设备，上侧卡扣自动锁死；
4 接入电源线与网线；控制柜导轨上方预留 10mm 安装余量。
拆卸
拔掉全部网线、供电端子；
向上顶起交换机本体；
向外拉出上侧卡扣脱离导轨。
接线规范
24V 供电弹簧端子（三针：+24V / 0V / PE）
UL 合规要求：采用隔离电源，前端最大 4A 保险丝或 NEC Class2 电源；多 Class2 电源禁止串 / 并联；
PE 必须可靠接地，满足 EMC 与防触电。
RJ45 网口标准 8 芯以太网定义，支持标准五类 / 六类双绞线，自动适配直通、交叉线。
LED 状态指示
整机绿色 Power 灯：常亮 = 24V 供电正常；熄灭 = 断电 / 接线故障；
每个 RJ45 端口双指示灯：
Lnk/Act：常亮 = 链路建立，闪烁 = 有数据收发；熄灭 = 无设备连接；
速率灯：CU20xx 常亮 = 100M；CU2208 常亮 = 1000M，熄灭 = 10M。
UL 合规要求
仅搭配倍福 UL 认证 EtherCAT 整套系统使用；
RJ45 网口不可接入电信外线；
供电限制：隔离回路配 4A 保险或 Class2 电源，禁止多路 Class2 电源串并联；
认证标准 UL508，仅评估防火、触电风险。
