BECKHOFF EL5102 增量编码器端子手册
时间: 2026-06-18浏览次数：
BECKHOFF EL5102 增量编码器端子手册
BECKHOFF EL5102 增量编码器端子手册
产品概述
核心定位
EL5102 为双通道通用增量编码器 EtherCAT 端子，单模块独立两路编码器采集通道，兼容 RS422 差分、TTL 单端、集电极开路 (Open Collector) 三类增量编码器，每通道独立 32 位正交计数器，集成锁存、门控、测速、周期测量、微细分、时间戳高级运动采集功能，DIN 导轨 IP20 安装。
核心电气技术参数
通道数量：2 路独立 A/B/C 编码器通道；
编码器供电：每通道可软件切换 5V/12V/24V 输出，单通道最大 0.3A；
计数器：默认 32bit，可切换 16bit；正交 1/2/4 倍频可配置；
最高计数速率：
RS422 差分：4 倍频 2000 万增量 / 秒（5MHz）
TTL 单端：4 倍频 400 万增量 / 秒（1MHz）
Open Collector：4 倍频 40 万增量 / 秒（100kHz）
附加输入：每通道独立 24V Latch 锁存输入、Gate 门控输入；5V 编码器故障 Status 输入；
隔离：E-Bus 总线与编码器侧 500VDC 电气隔离；
E-Bus 耗电典型 210mA；整机尺寸 27mm 宽；
环境：运行 0~55℃，储运 - 25~+85℃，湿度≤95% 无凝露；
认证：CE、cULus、UKCA；振动冲击符合 EN60068。
EL51xx 系列横向对比
手册附带 EL51xx 产品线对比表，区分单 / 双通道、是否支持 C 零脉冲、Latch/Gate、测速、微细分、时间戳、断线检测功能差异，EL5102 属于双通道全功能型号，两路均完整支持所有高级采集功能。
增量编码器基础原理
增量编码器输出 90° 相位差 A/B 两相，C 为每转零标记脉冲；
转向判定：A 超前 B = 正向，A 滞后 B = 反向；
倍频规则：
1 倍频：仅 A 相上升沿计数
2 倍频：A 相上升 + 下降沿
4 倍频：A/B 全部边沿，分辨率提升 4 倍
信号类型区分：
RS422 差分（A/A̅、B/B̅、C/C̅）：抗干扰强，长线适用，支持断线短路诊断；
TTL 单端：仅 A/B/C，无反向差分，无断线检测；
Open Collector 集电极开路：内部上拉 5V，长线抗干扰弱，无断线检测。
硬件功能特性
三种编码器模式参数配置
通过 CoE 索引 0x80n1:1D 设置通道工作模式，区分编码器 / 脉冲发生器两类场景，脉冲发生器模式下 B 相仅用于判定计数方向。
专用输入功能
Latch 外部锁存输入（24V Type3 输入，最小脉宽 > 1μs）：外部触发瞬间锁存当前计数值，用于同步定位（限位、探头采集）；支持单次锁存 / 持续锁存模式，可抑制机械开关抖动；
Gate 门控输入：可作为计数使能、第二路锁存触发；
Status 故障输入（5V 上拉输入）：编码器故障信号接入，低电平代表编码器报警；仅支持外部下拉型故障输出编码器。
编码器供电配置限制
默认输出 5V；修改 12V/24V 必须写入密码 0x72657375（ASCII user）解锁 CoE 参数，修改前确认编码器耐压，避免烧毁传感器。

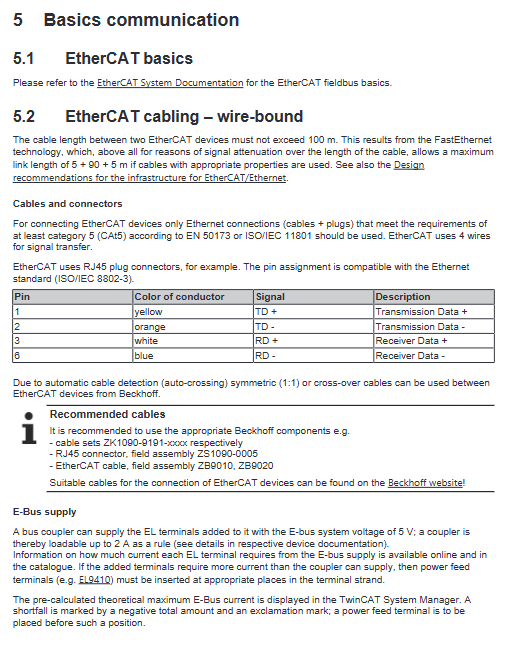

EtherCAT 通讯基础
硬件通讯规则
EtherCAT 标准 CAT5e 网线，单段最大 100m；E-Bus 总线耦合器最大输出 2A，总线电流不足需加装 EL9410 馈电端子；
双看门狗机制：SM 同步管理器看门狗、PDI 过程数据接口看门狗，超时自动进入安全状态，时间可通过 ESC 寄存器配置；
EtherCAT 五状态机：Init→PreOp→SafeOp→Op→Boot（固件升级专用），各状态通讯权限区分；
CoE 对象字典核心分区
0x1000：设备只读信息（型号、固件、序列号、eBIC）；
0x80n0/0x80n1：通道配置参数（编码器模式、倍频、滤波、供电电压、锁存设置）；
0x6000 TxPDO（输入）：计数值、锁存值、速度、故障位、时间戳；
0x7000 RxPDO（输出）：计数器置零、设定值、锁存使能；
参数存储：默认写入 EEPROM，可开启 NoCoeStorage 禁止循环写入保护芯片寿命。
5.3 Distributed Clock 分布式时钟
模块支持 DC 同步，1ns 时钟精度，总线主站同步误差 < 100ns，锁存、计数可与 EtherCAT 周期精准时间戳同步，适用于高速同步采集场景。
安装与接线
ESD 防静电强制要求
操作前释放静电，禁止直接触碰模块侧边 E-Bus 弹片；I/O 站末端必须加装 EL9011 端盖保证防静电与 IP 防护。
DIN 导轨安装规范
标准 35mm EN50022 导轨，水平优先，全角度兼容；上下预留 20mm 散热间隙；
拆装：下压橙色解锁卡扣，分离模块后侧向拔出；总线端子不可连续堆叠超过 2 个无源模块，避免 E-Bus 信号衰减；
导轨必须可靠接功能地 PE，绝缘测试前断开接地触点防止误报。
端子接线规格
弹簧笼式端子，适配 0.08~2.5mm² 线缆，剥线 8~9mm；编码器必须使用双绞屏蔽线缆，屏蔽单点接地抑制 EMI 干扰。
三种编码器完整接线图
手册分别给出 RS422 差分、TTL 单端、Open Collector 集电极开路三种编码器 / 脉冲发生器完整端子接线定义，区分有无 C 零脉冲两种接法。
LED 状态指示灯
Run 绿灯：EtherCAT 状态（熄灭 = Init/Boot、闪烁 = PreOp、单次闪 = SafeOp、常亮 = OP）；
Diag 红灯：模块硬件 / 通讯故障；
A/B/C 红绿灯：对应通道信号，RS422 模式下红灯常亮代表 A/B/C 断线 / 短路；
PowerEnc 绿灯：编码器供电输出正常；
Latch/Gate/Status 指示灯：对应外部输入电平状态。
报废处理
设备属于 WEEE 电子废弃物，电路板、金属外壳分类回收，内置 CR2032 纽扣电池单独绝缘回收。
TwinCAT 调试快速入门
完整覆盖 TwinCAT2（System Manager+PLC Control）、TwinCAT3（VS 集成环境）两套完整调试流程：
前置步骤：安装 EtherCAT 实时网卡驱动、更新 ESI 设备描述文件（ESI Updater 工具）；
两种配置模式：
离线配置：未接硬件时手动添加 EL5102，提前规划 IO 映射；
在线扫描：硬件上电后扫描总线自动识别端子；
I/O 与 PLC 变量绑定流程：添加 EtherCAT 设备→扫描端子→导入 PLC 项目→变量链接 PDO 过程数据；
PLC 支持 IEC61131-3 全语言（ST、LD、FBD 等），手册提供结构化文本示例；
功能块库：TcEtherCAT.lib 提供读取 BIC、EtherCAT 状态、CoE 读写专用功能块。
配套工具说明
ESI XML：设备描述文件，缺失会导致无法识别端子，官网可更新；
FoE 固件升级：Boot 状态下更新 MCU (.efw)、FPGA (.rbf) 固件，支持单台 / 批量升级；
PLC 自动生成设备结构体：TwinCAT 可一键生成 EL5102 通道数据结构，直接读取计数值、测速、诊断信息。
EL5102 专用功能配置
基础计数功能
32 位计数器读取、软件清零、预设计数值写入；
转向检测位实时反馈旋转方向；
计数器锁存、硬件 Latch 冻结数值不随轴运动变化；
高级测量功能

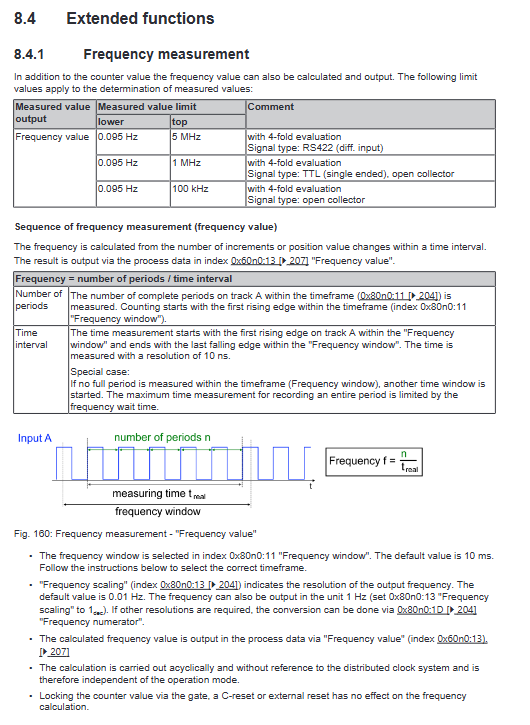

频率 / 周期测量：10ns 高精度采样；
转速计算：PLC 直接读取实时速度值；
占空比评估；
微细分 Micro-increment：1/256 细分提升低速定位精度；
时间戳：A/B 边沿、C 零脉冲、Latch 触发均附带高精度 DC 时间戳；
可调数字滤波：抑制电机干扰脉冲，避免误计数；
信号合理性校验，异常自动置故障位。
诊断体系
实时通道故障位：断线、短路、信号超限、编码器供电异常；
CoE 历史故障日志 0x10F3，存储 64 条带时间戳报警；
EtherCAT Working Counter 循环通讯诊断，快速定位总线断线、端子离线；
