BECKHOFF EL2911 / EL2911-2200 TwinSAFE 安全电位供给端子手册
时间: 2026-06-18浏览次数：
BECKHOFF EL2911 / EL2911-2200 TwinSAFE 安全电位供给端子手册
BECKHOFF EL2911 / EL2911-2200 TwinSAFE 安全电位供给端子手册
系统架构概述
标准 EtherCAT 端子系统
整套 I/O 站由 EtherCAT 耦合器 + 若干端子模块构成，DIN35 导轨卡扣式安装，弹簧免工具接线；
E-Bus：模块侧边弹片传递总线数据与 5V 供电；
Power 电源触点：横向贯通 24V 动力母线，EL91xx 等馈电端子可切断母线、划分独立电位组；
PE 保护触点：优先导通接地，承受 125A 短路电流，绝缘测试时需断开避免误报。
TwinSAFE 安全体系核心原理
FSoE（Safety over EtherCAT）：黑色通道安全协议，安全数据复用标准 EtherCAT 总线，不单独布线；
安全等级：整机满足 IEC 61508 SIL3、EN ISO 13849 Cat.4 / PL e，安全输入 SILCL3，安全输出 SILCL2；
系统架构：安全逻辑单元（EL6910/EK1960）作为主站，TwinSAFE I/O 端子（EL1904/EL2911 等）作为从站；单网络最多 65535 个安全节点，支持 512 条 FSoE 通讯链路；
Fail-Stop 核心规则：任意硬件、通讯、线路故障，系统强制切断安全输出，进入失电安全状态，杜绝危险工况。
EL2911 产品完整介绍
两款型号核心区分
| 型号 | 内置本地安全逻辑 | 定位 |
| EL2911 | 支持，可作为独立安全控制器 | 带 4 路安全输入 + 1 路 10A 安全电位输出，本地可运行安全程序，也可作为普通安全从站 |
| EL2911-2200 | 无内置逻辑，仅纯 IO 从站 | 只能配合 EL6910 等外部 TwinSAFE 逻辑主站使用，无法独立运行安全工程 |
硬件功能定位
模块宽度 24mm，E-Bus 母线电位组起始端子（左侧无贯通电源触点，从此模块开启全新 24V 供电分区）；
硬件集成：4 路双通道安全数字输入（带诊断测试脉冲）+ 1 路大功率安全输出（母线动力触点，最大 10A）；
典型接入器件：急停按钮、安全门、双手开关、安全光栅、位置开关等无源触点安全传感器；
安全输出可直接给同电位组所有标准 EtherCAT 端子统一供给 24V 动力电源，实现整区安全切断。
电气关键参数
供电：24VDC（-15%~+20%），模块静态功耗典型 2.7W；
输入电平：0~5V 为逻辑 0，11~30V 为逻辑 1，符合 EN61131-2 Type3；
安全输出负载上限 10A，带外部馈电检测（输出关断后外部电压＞5V 判定故障）；
线缆：屏蔽 / 非屏蔽线缆最长 100m，线径 0.75/1mm²；
响应：典型 4ms 输入读取时间，故障响应由看门狗时长决定；
隔离：通道与 E-Bus 之间 500VDC 电气隔离，通道间无隔离。
4. 环境与机械指标
运行温度：-25℃ ~ +55℃；储运 - 40~+85℃；内部芯片超 110℃全局停机；
防护等级 IP20，仅控制柜内使用；
抗振动冲击符合 EN60068，耐工业腐蚀气体测试；
尺寸 24×100×68mm，重量约 98g。
安全失效指标（20 年寿命周期）
PFHd=4.50E-09，PFD=5.00E-05，高诊断覆盖率 DC、HFT=1；
全生命周期无需强制定期验证测试；
超期使用安全失效概率大幅上升，存在设备伤人风险。
4. 布线防馈电硬性要求
模块下游标准端子回路禁止出现反向电压馈电，提供 4 种合规布线方案：独立屏蔽线缆、柜内走线、每线独立接地、装甲固定布线；外部带独立电源负载禁止接入本电位组。
4. 面板 LED 状态灯
Input1~4 绿色：对应安全输入触点导通点亮；
Output1 绿色：安全输出 24V 供电使能；
Diag1（绿）、Diag2/3/4（红）：区分环境电压、温度、双核故障、全局停机、通讯故障，通过闪烁代码区分故障类型；
Diag Out 红色：安全输出回路故障告警。
安装、电气接线
机械安装规范
ESD 防静电要求：操作前释放静电，禁止触碰内部弹片，I/O 站末端必须装 EL9011 端盖；
导轨仅水平安装，模块上下预留 20mm 对流散热空间；高发热端子（EL6910/EL2904）不能紧贴耦合器排布，需间隔低温模块；
拆装：断电后下拉橙色锁扣释放导轨卡扣，侧向插拔模块，禁止按压 LED 区域；
导轨螺丝选用沉头螺钉，避免与模块锁扣干涉。
电气接线规范
弹簧端子适配 0.08~2.5mm² 线缆，剥线 8~9mm；

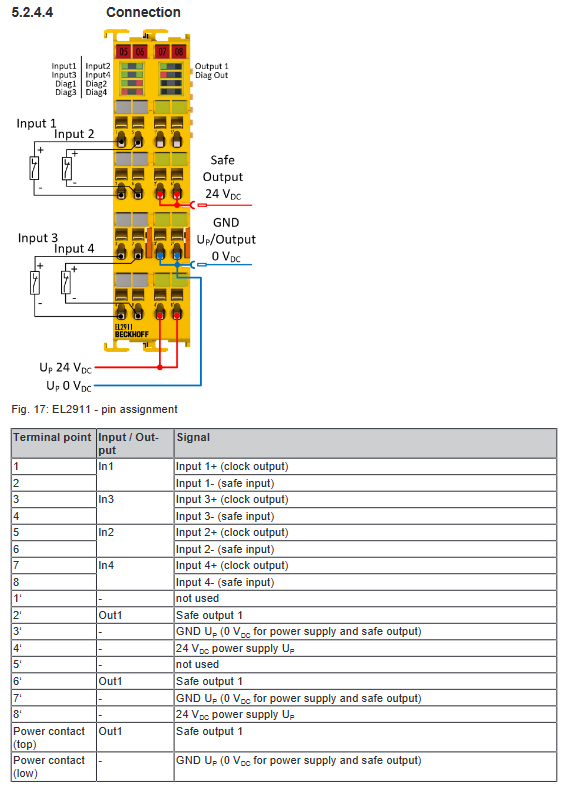

端子定义：4 路双通道安全输入（+ 测试脉冲 /- 信号）、两路并联安全动力输出、24V 与 0V 供电端子；
布线分离：安全信号线与电机、强电动力电缆分槽敷设，避免串扰导致测试脉冲误报故障；
浪涌防护：供电回路加装浪涌滤波器，电压分类至过电压类别 II；
PE 接地触点绝缘测试前断开，防止绝缘测试仪误报。
TwinCAT 安全工程配置全流程
硬件寻址：模块左侧 10 位 DIP 拨码设置 1~1023 唯一 FSoE 地址，同一网络不可重复；地址 0 无效；
工程区分：
EL2911：两种模式①本地安全逻辑（Safety Editor 下载程序至模块，独立运行）②普通 FSoE 从站（搭配 EL6910）；切换需清空模块安全工程并重上电；
EL2911-2200：仅能作为从站，无本地逻辑；
别名设备（Alias Device）：I/O 树导入或手动创建安全通道映射，绑定 FSoE 通讯链路；
核心 CoE 安全参数（0x8000/0x8010/0x8011）：
输入滤波时间（单通道默认 1.4ms）、诊断脉冲宽度、脉冲分频；
输出交叉短路检测延时、标准输出逻辑使能；
禁止随意修改 CoE 对象，会触发全局安全停机
过程映像：输入、输出各 6 字节，包含 4 路安全输入位、输出使能、模块故障、故障确认标志；
安全响应时间计算
典型响应：传感器延时 + 输入模块 4ms+3 倍 EtherCAT 周期 + 逻辑周期 + 输出延时；示例总典型 48ms；
最坏故障切断时间：两路通讯看门狗时长 + 执行器延时，示例 50ms，满足急停安全切断时效。
完整诊断体系

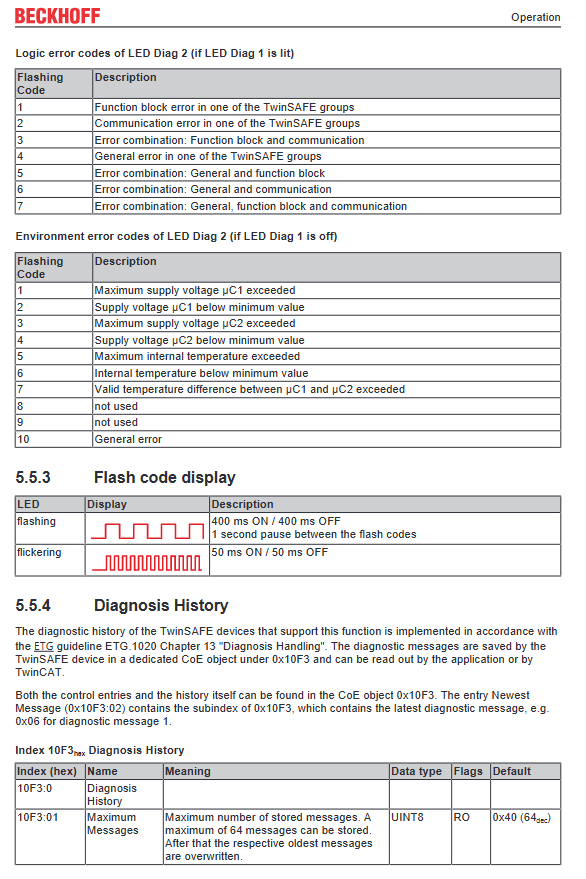

硬件 LED 闪烁故障码：区分电源高低温、芯片故障、功能块报错、FSoE 通讯中断；
CoE 诊断历史 0x10F3：最多存储 64 条带时间戳故障日志，包含故障类型、参数；可配置故障自动上送 EtherCAT 紧急报文；
TwinCAT 软件 Diagnosis 界面：可刷新、导出、筛选信息 / 警告 / 错误日志，支持故障确认。
维护、拆机与报废
整机免日常维护，重度污染需寄原厂清洁；
拆机必须整机断电，按顺序拆除线缆、分离模块；
报废遵循 WEEE 电子废弃物法规，金属、塑料、电路板分类回收，电池单独处理；可寄回倍福原厂专业销毁。
