BECKHOFF EL600x / EL602x 系列 EtherCAT 串口端子模块
时间: 2026-06-18浏览次数：
BECKHOFF EL600x / EL602x 系列 EtherCAT 串口端子模块
BECKHOFF EL600x / EL602x 系列 EtherCAT 串口端子模块
产品整体介绍
核心功能定位
EtherCAT 总线转串口端子，实现 PLC 与变频器、仪表、扫码枪、传感器等 RS232/RS485/425 外设通讯，通过 EtherCAT 过程数据 / CoE 读写串口收发数据，支持虚拟 COM 驱动映射为 Windows 标准串口。
五款模块分类与核心差异
EL6001（1 通道 RS232）
单路 RS232，全双工，支持 RTS/CTS 硬件握手；
收发缓冲区：864 字节接收、最高 250 字节发送；
波特率 1000~115200（新版固件全整数可调），线缆最长 15m。
EL6021（1 通道 RS422/485）
差分信号，全 / 半双工可选，内置标准偏置电阻；
双绞线最长 1000m，总线拓扑多节点通讯。
EL6021-0021（线路中段专用 RS485）
高阻值偏置电阻，多模块并联总线时避免电平失衡，仅安装在总线中间点位，两端终端用标准 EL6021。
EL6002（2 通道 RS232）
双独立 RS232，DE9 公头接口，双通道隔离，每通道独立收发缓存。
EL6022（2 通道 RS422/485）
双路差分串口，DE9 母口；模块可对外输出两路隔离 5V/20mA 供电，给小型外设供电。
通用硬件参数
供电：E-Bus 总线 5V 供电，各型号电流 120~250mA；
电气隔离：EtherCAT 侧与串口侧 500V 隔离；
尺寸：单通道 15mm 宽，双通道 26mm 宽，DIN35 导轨安装；
环境：运行 - 25~+60℃，存储 - 40~+85℃，湿度≤95% 无凝露；
认证：CE、cULus、UKCA、EAC、ATEX/IECEx/cFMus 防爆，防护 IP20。
串口底层通讯规则
支持数据格式：5/6/7/8 数据位，1/2 停止位，无 / 奇 / 偶 / 标记 / 空格校验（7E2、8N1 等通用格式）；
RS485 拓扑要求：线型菊花链，禁止星形；总线首尾两端外接 120Ω 终端电阻；
两种握手：硬件 RTS/CTS（仅 EL600x）、软件 XON/XOFF，CoE 参数开启关闭；
缓冲机制：接收满溢出丢失数据，发送缓存填满停止接收下发指令。
EtherCAT 基础通讯原理
EtherCAT 布线规范
标准 CAT5 及以上网线，单段最长 100m，自动识别直连 / 交叉线；E-Bus 总线耦合器最大输出 2A，I/O 站总电流超限需加装 EL9410 馈电模块，TwinCAT 可预览 E-Bus 电流。
看门狗机制（SM/PDI 双看门狗）
SM 看门狗：监控周期过程数据；
PDI 看门狗：监控 ESC 内部处理器通讯；
可通过寄存器设置超时时间，通讯丢失输出进入安全状态，支持关闭看门狗。
EtherCAT 标准五状态机
Init（初始化）→PreOp（邮箱通讯，无过程数据）→SafeOp（输入刷新、输出锁定安全值）→Op（完整周期通讯）→Boot（固件更新专用）。
CoE 协议核心
CAN over EtherCAT，通过索引 + 子索引管理模块所有参数；分三大对象区间：
0x1000：设备只读身份信息（型号、固件、序列号）；
0x4000/0x8000：串口波特率、帧格式、握手、缓存等功能参数；
0x6000/0x7000：串口收发过程数据 PDO；
修改参数可存入 EEPROM 掉电保存，也可启用 NoCoeStorage 关闭写入保护。
分布式时钟 DC：模块支持 DC 同步，总线纳级同步精度，满足高速串口同步采集场景。
安装、布线、防爆规范
1. ESD 静电防护
操作必须防静电，端子站末端加装 EL9011/9012 盖板，避免静电击穿内部串口芯片。
2. 防爆区域完整规范（ATEX/IECEx/cFMus/UL）
模块支持 Zone2 二类防爆区域使用，严格限制：
需装入 IP54 以上外壳，环境温度分标准版 0~55℃、扩展版 - 25~60℃；
仅断电状态插拔、接线、更换保险；
线缆耐温满足进线最高温度要求；
配套官方防爆持续性文档可官网下载。

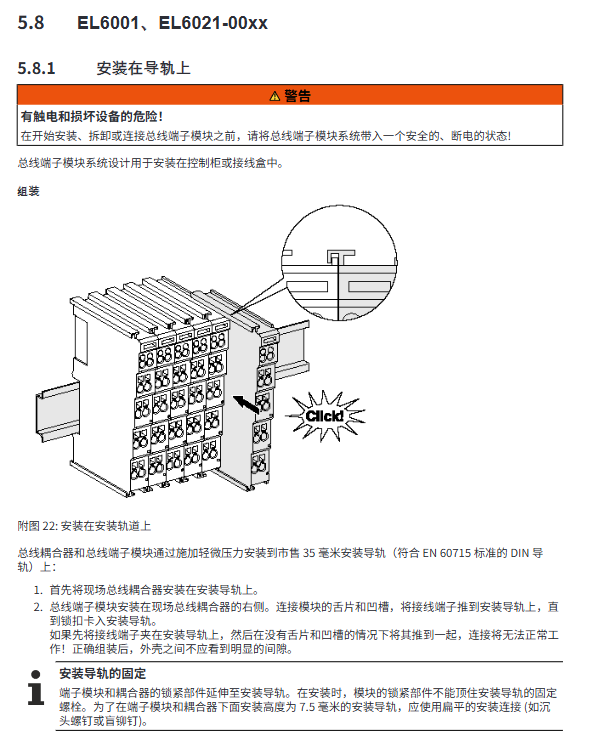

3. DIN 导轨安装要求
标准 35mm TH 导轨，增强抗振场景导轨多点固定，单排最多 64 个 12mm 模块；
禁止连续堆叠超过两个无通讯模块，避免 E-Bus 信号衰减；
安装方位无强制限制，但上下预留散热间隙；
拆装：模块卡扣式结构，双通道带前置拆卸拨片，断电后操作。

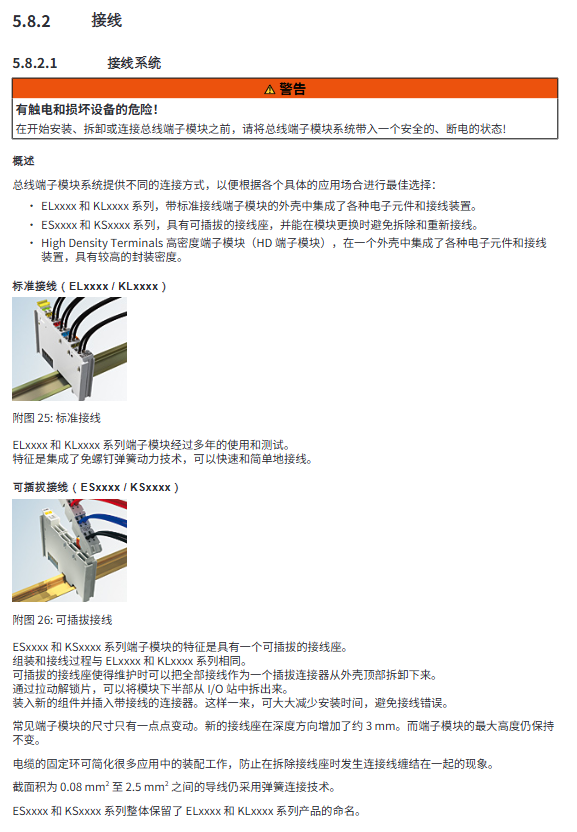

4. 接线规范
弹簧端子适配 0.08~2.5mm² 导线，剥线 8~10mm；
串口线缆必须屏蔽，屏蔽层单点接功能地；
接地要求：导轨整机统一 PE 保护地，消除 EMC 干扰，防止串口乱码。
5. LED 指示灯定义
RUN 灯指示 EtherCAT 状态：熄灭 = Init/Boot、闪烁 = PreOp、单次闪 = SafeOp、常亮 = OP；
Tx/Rx 灯实时显示串口收发数据，快速判断线路通断。
TwinCAT 调试配置全流程
1. TwinCAT2 / TwinCAT3 两套环境分步教程
TwinCAT2：独立 System Manager+PLC Control 双软件；
TwinCAT3：集成 Visual Studio 一体化开发；
完整覆盖：设置目标控制器、扫描 EtherCAT 设备、离线 / 在线创建 IO 配置、PLC 变量映射、程序下载运行。
2. 关键配套工具
ESI Updater：在线自动下载更新所有 EtherCAT 设备 XML 描述文件，解决模块识别缺失；
RT 以太网驱动：IPC 网卡安装实时驱动，否则 EtherCAT 无实时性能；
SCI/XTI 文件导入导出：批量保存串口模块完整 PDO、CoE 配置，多项目复用；
TcVirtualComDriver 虚拟串口驱动：将 EL60xx 通道映射为 Windows COM 口，上位机软件直接读写串口，参数优先级高于 TwinCAT 内 CoE 设置。
3. 串口通讯编程应用
过程数据交互逻辑：PDO 分配收发缓存，控制字 / 状态字管理初始化、收发触发、缓存满报警；
三大示例程序：基础串口收发、RS485 半双工轮询、EL6001 LIN 总线主站功能；
高级功能：传输速率优化（自动拼接连续报文）、多帧编码切换、连续 FIFO 发送模式。
4. 故障通用调试手段
WorkingCounter、设备状态字实时诊断通讯断线；
CoE 在线界面实时修改波特率、校验、握手参数；
支持固件在线升级（FoE 协议），区分处理器 efw 固件、FPGA rbf 固件；
可单台 / 批量更新模块固件，支持恢复出厂 CoE 默认参数。
CoE 对象字典详解
分单通道 EL6001/EL6021、双通道 EL6002/EL6022 两套独立对象表，统一包含：
设备只读信息（硬件 / 固件版本、序列号、eBIC 读取地址 0x10E2）；
调试诊断对象：缓存字节数、帧错误、溢出报警；
串口配置参数（波特率、数据位、校验、RTS/CTS、XON/XOFF、半双工开关）；
过程数据 PDO 定义（收发 22 字节缓存，支持 16 位宽扩展适配 9 位数据）；
控制 / 状态字：初始化、收发请求、缓存满、帧错误、通讯故障标志。
固件、售后、故障、报废
固件升级：区分 MCU 固件（.efw）、FPGA 固件（.rbf），Boot 状态下通过 FoE 下载，升级后断电重启生效；高固件硬件兼容低版本。
设备报废：属于电子废弃物，分类回收，内部 CR2032 电池单独回收处理。
技术支持：倍福全球热线、官网文档库、现场 / 返厂维修，报修需提供设备 BTN 序列号。
完整认证清单：CE、FCC A 类、cULus、ATEX、IECEx、DNV 船级认证等。
