BECKHOFF CP70xx 系列控制面板安装操作手册
时间: 2026-06-18浏览次数：
BECKHOFF CP70xx 系列控制面板安装操作手册
BECKHOFF CP70xx 系列控制面板安装操作手册

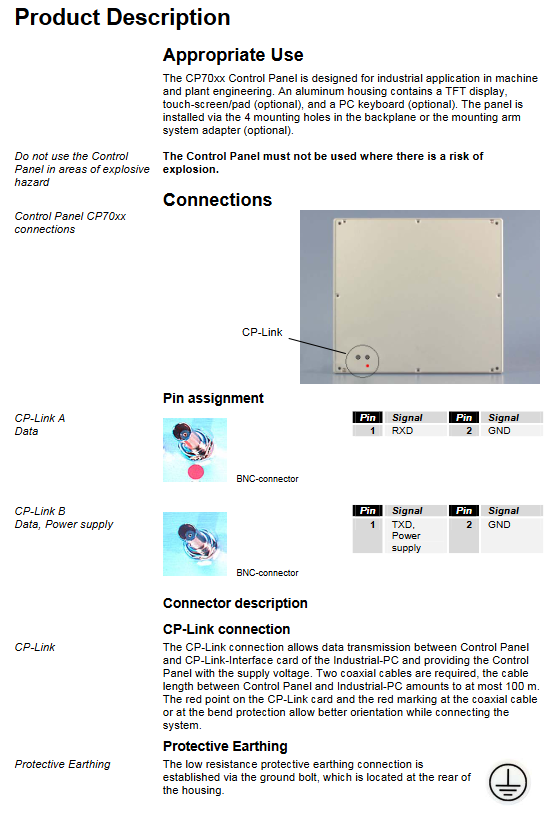

产品整体介绍
适用场景与禁用场景
设计用途：机械设备、成套工厂产线工业人机操作单元；铝合金机身集成 TFT 显示屏，可选薄膜按键、触控板 / 触摸屏；支持背部 4 个 M6 安装孔固定，或选配悬臂支架安装。
严格禁止：防爆危险区域使用。
CP-Link 传输接口（核心硬件特征）
传输架构：采用双 BNC 同轴电缆，一根传输数据、一根同时传输数据 + 24V 供电；实现工控机与面板间视频、键鼠信号远距离传输，最长 100 米。
接口引脚定义：
CP-Link A（数据）：1=TXD，2=GND
CP-Link B（数据 + 供电）：1=RXD，2=GND
防错安装：工控机 CP-Link 卡、同轴电缆接头均带有红色标记，对接时红点一一对应。
保护接地：机身背部接地螺栓实现低阻保护接地，满足 EMC 与防触电要求。
CP-Link 同轴电缆成套选型
全部为双线缆成套出售，不同长度匹配不同同轴材质、最小弯曲半径：
3~15m：Belden H155 线缆，最小弯曲半径 35mm；
30m：Aircell7 线缆，弯曲半径 25mm；
35~70m：H2000FLEX 线缆，弯曲半径 50mm；
70~100m 复合线缆：两端 Aircell7 + 中段 Cellflex，适配悬臂、机柜复杂布线。
订货编码 C9900-K114~K126 覆盖 3m~100m 全长度规格。
整机型号与尺寸规格
产品分为四大系列 CP70xx/CP701x/CP702x/CP703x，屏幕覆盖 6.5/10/12/15 英寸，全部标注整机长宽厚、开孔尺寸（单位 mm），统一采用 M6 螺纹安装孔，不同型号外形、开孔尺寸存在区分。
安装指导
运输与拆箱规范
运输防护：设备抗震动能力有限，必须使用原厂包装；低温 / 温差大环境运输易产生内部凝露。
凝露处理：运输后需静置至室温，出现凝露必须等待 12 小时后方可上电，避免烧毁电路板。
拆箱流程：保留原厂包装用于二次转运；核对订单清点配件；留存配套单据；目视检查运输破损；出现缺失、损坏立即联系倍福售后。
装配接线强制安全规则
爆炸危险区域严禁插拔面板线缆，存在爆炸风险；
接线前必须完全断开工控机总电源；连接前阅读外设配套手册；
接线顺序不可逆：工控机断电→全部线缆对接面板与外设→拧紧插头锁丝→恢复整机供电；
接地要求：机身背部接地螺栓完成低阻保护接地。
操作使用说明
开关机逻辑
无独立电源开关：CP-Link 供电接通即自动开机；
严禁运行中直接断电：设备内置 CF 卡存储，软件持续读写闪存，强行断电极易损坏文件、丢失数据；无权限操作人员只能通过软件正常关机。
输入设备操作规范
薄膜按键：仅可用指尖按压，禁止触控笔、硬物按压；
触摸屏 / 触控板：指尖或专用触控笔操作，可佩戴手套，但手套表面不得附着金属碎屑、玻璃渣等硬质杂质。
按键功能说明
包含标准 PC 全功能按键：光标移动键、Home/End、PgUp/PgDn、Tab、Del/Ins、PrintScreen、Pause、Enter、Shift/Ctrl/Alt/CapsLock、ESC、Windows 系统键、属性快捷键；F1~F12 功能键、屏幕上方专用功能键由软件自定义，配套橙色状态 LED 指示灯。
维护与保养
屏幕清洁
清洁前断开工控机全部电源，防止误触发按键；
使用柔软湿布擦拭前面板；禁止强腐蚀性清洁剂、稀释剂、研磨清洁品、硬质刮擦工具，避免划伤屏幕。
常规维护
整机主体免维护；仅背光荧光灯为消耗件，运行多年后亮度衰减需更换。

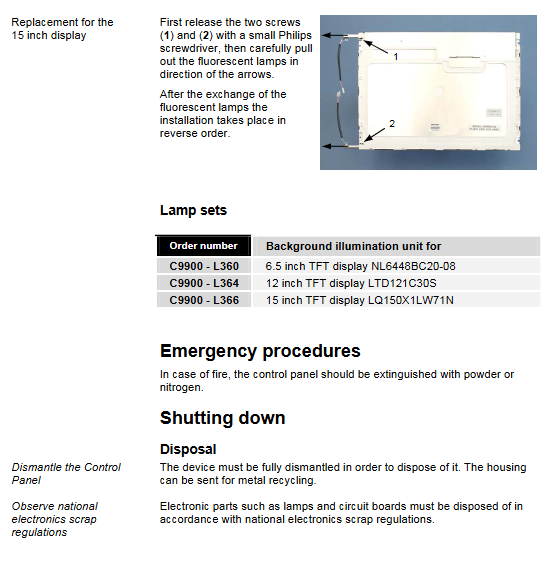

荧光灯管更换操作
支持 6.5/12/15 英寸三种屏幕灯管单独更换，需局部拆解显示屏，配套专用灯管订货编码：
C9900-L360：6.5 英寸背光套件
C9900-L364：12 英寸背光套件
C9900-L366：15 英寸背光套件
更换流程：拆卸固定螺丝→向外取出灯管支架→更换灯管→反向复原装配。
应急与报废处置
火灾灭火：使用干粉、氮气灭火器，严禁用水；
报废拆解：遵循当地电子废弃物法规；金属外壳回收，电路板、荧光灯管等电子元器件单独合规处理。
故障排查
屏幕完全无响应
原因：工控机无供电、CP-Link 线缆接反 / 未插紧；
处理：检查供电；按红色标记重新对接同轴电缆；无效联系售后。
工控机无法完整启动
软盘未取出、硬盘断电损坏、BIOS 设置错误；依次取出软盘、磁盘修复、重置 BIOS，仍故障报修。
系统启动完成，但面板操作异常
故障源在上位软件或机床外部设备，联系设备厂商 / 软件供应商。
屏幕时亮时暗、画面残缺
背光荧光灯老化损坏、内部硬件故障；更换灯管，无效联系倍福售后。
补充说明：TFT 屏幕天生存在像素点缺陷，属于生产允许范围，不作为产品故障索赔依据。
技术参数与产品认证
核心技术参数
防护等级：整机前面板 IP65，接线插头 IP54；
环境温湿度：运行 0~55℃，存储 / 运输 - 20~65℃；湿度≤95% 无凝露；
抗振动冲击：符合 EN 60068 标准，正弦振动 0.035mm/0.5G，冲击 5G 持续 30ms；
EMC 标准：抗干扰 EN 61000-6-2，辐射发射 EN 61000-6-4；
供电：无独立电源，由 CP-Link 同轴线缆统一供电；
防爆：不可用于爆炸危险区域。
合规认证
FCC 美国 A 类工业数字设备认证：居民区使用易产生射频干扰，用户自行整改；
加拿大无线电合规认证，辐射限值符合 A 类设备标准。
