BECKHOFF CP29xx 机柜安装式工业触控面板官方操作手册
BECKHOFF CP29xx 机柜安装式工业触控面板官方操作手册
产品整体概述
基础硬件特性
屏幕规格：覆盖 7~24 英寸多种尺寸，支持横 / 竖屏，分辨率从 800×480 到 1920×1080 全高清；标配 10 点电容多点触控，也支持单点触控场景。
机身结构
标准款：铝合金绝缘外壳、玻璃前屏；不锈钢前盖为选配（适配高卫生等级场景，对应独立订货编码）；
机柜安装：后置卡扣压杆，无需零散配件快速固定；
标配硅胶密封垫（不锈钢版本专用，隔绝水汽进入背部接口）。
可选前置按钮扩展：多款尺寸（CP2912/13/15/16/18/19/21/24）可原厂预装 C9900-G0xx 按钮模块，配套独立安装手册。

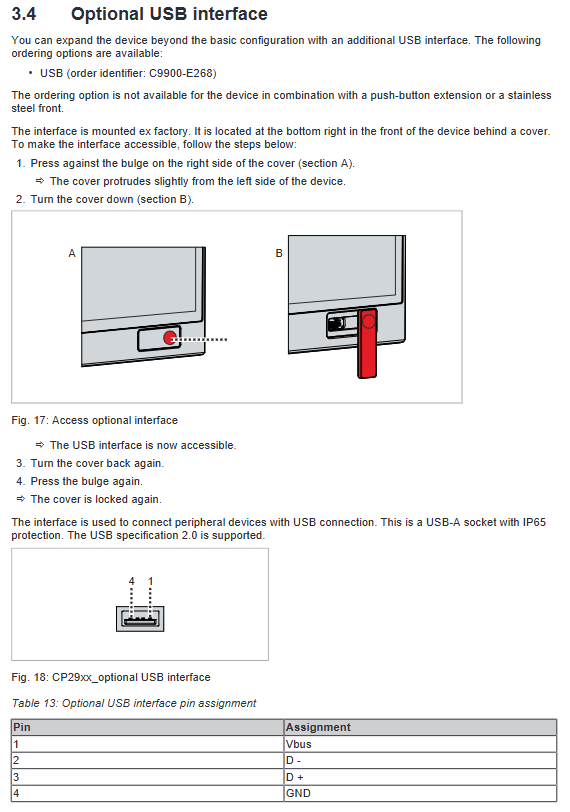

前置选配 USB（C9900-E268）
IP65 防护 USB-A 口，USB2.0；隐藏式翻盖结构；
限制：不可与按钮扩展、不锈钢前盖同时选配。
两大核心型号背部接口区分
（1）CP29xx-0000（50m DVI+USB 延长方案）
背部接口 X101~X106：
X101 24V 供电 5 针插座：3 脚 PE 保护地、4 脚 24V 负极、5 脚 24V 正极，1/2 脚空置；配套 C9900-P927 五针插头，适配 1.5mm² 线缆，最低输入电压 22V 避免波动关机，额定 16A；
X102/X103 USB-A 输出（外设键鼠）：USB3.0≤3m，USB2.0＞3m；
X104 USB-B 输入（直连工控机）：USB3.0≤3m，USB2.0≤5m；
X105 RJ45 USB Extended（USB 延长）：非以太网口，CAT5 网线最远 50m 传输 USB2.0 信号，搭配 CU8801 转换器；
X106 DVI Extended 输入：50m 长距离传输工控机画面，内置信号修复芯片抵消长线信号衰减。
（2）CP29xx-0010（100m CP-Link 4 单线方案）
背部接口简化为 X101、X102/X103、X104：
X101 供电接口定义与 - 0000 一致；
X102/X103 USB 输出仅支持 USB2.0；
X104 RJ45 CP-Link 4（非网口）：同时传输 DVI 视频 + USB2.0 信号，最远 100m；分两种转接盒方案：
CU8802（双线方案）：面板必须外接 24V 电源；
CU8803（单线供电方案）：线缆同步传输 24V，严禁再接面板外部电源，否则烧毁硬件；
转接盒分 DVI 输入版、DP 转 DVI 版两种订货型号。
设备铭牌
铭牌标注核心信息：型号（后四位区分版本）、序列号、生产日期、屏幕规格、触控类型、24V Class2 供电、接口配置、接地标识、CE/FCC 等认证、德国产地。
调试安装
运输与拆箱
存储温度：-20℃~+65℃；运输防剧烈震动撞击，建议保留原厂包装；
凝露风险防护：低温运输后必须静置 12 小时待机身温度与环境平衡才能上电；
拆箱流程：检查包装破损→清点配件→目视检查硬件损伤→异常立即联系倍福售后。
机柜开孔安装
机柜要求：板材厚度 1~5mm，开孔尺寸查阅官网技术图纸；设备上下预留 5cm 散热空间，避开阳光直射、光源反光；
安装工具：3.0mm 内六角扳手操作背部压杆；
安装步骤：面板嵌入机柜开孔→压杆外翻 90°→锁紧固定；拆卸反向操作；
散热要求：禁止封闭遮挡设备背部，避免过热故障。
接线、接地规范（核心安全章节）
供电要求：隔离型 24V 直流电源，最大 4A 熔断器，线缆 1.5mm²；机柜内 PE 与电源 0V 等电位，符合 EN 60204-1 标准 PELV 安全低压规范；
供电插头组装：剥线 8~9mm，装配 5 针端子 + 应力 relief 线缆卡扣；
双重接地要求
保护地：供电插座 PE 引脚，防止触电；
功能地（EMC 抗干扰）：背部独立接地螺栓，使用≥4mm² 导线连接机柜总接地排，缺失会导致触控失灵、电磁干扰、硬件损坏；
接线顺序（不可逆）：先接功能地→再接所有数据线缆→最后接入 24V 电源；断电拆卸顺序相反；
远距离转接盒（CU880x）建议接入工控机 UPS 供电，提升稳定性。

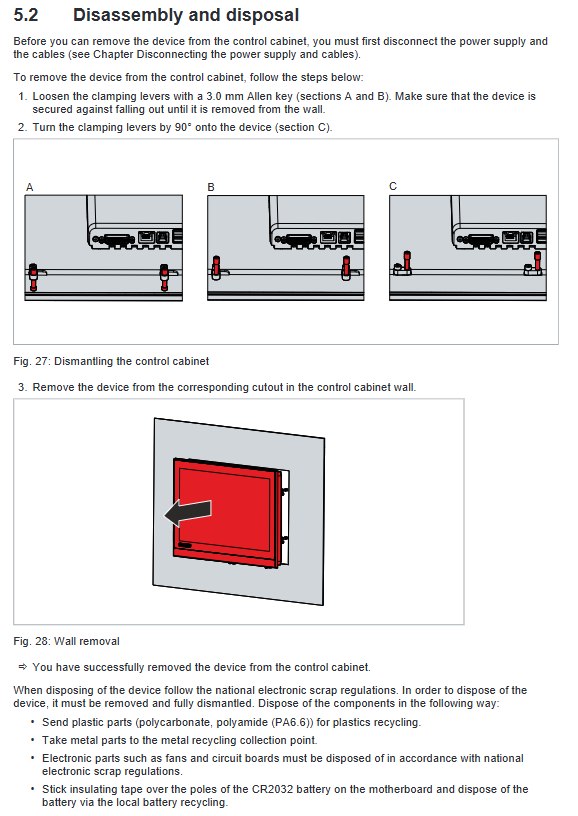

停机、断电与拆卸报废
断电操作：系统正常关机→切断 24V 总电源→拔供电插头→记录线缆标号拆除数据线→最后断开接地；使用 CU8803 时必须先关转接盒电源再拔 CP-Link4，否则烧毁设备；雷雨禁止插拔线缆。
机柜拆卸：松开压杆→收回压杆→取出面板；
报废处理：遵循当地电子废弃物法规；塑料、金属、电路板分类回收；主板 CR2032 电池绝缘胶带包裹后单独电池回收。
维护保养
屏幕清洁
清洁前必须通过 Display Control Tool 开启清洁模式（5~120 秒可选），防止误触；
允许清洁剂：酒精、玻璃水、汽油；严禁钢丝球、研磨清洁剂、高压水枪、蒸汽清洗、压缩空气吹扫；
注意玻璃边缘水渍会造成触控短路误触发，必须完整擦拭边框；
可选原厂保护膜，短期防尘防刮，无尘环境贴装。
硅胶密封垫更换（仅不锈钢前盖机型）
硅胶长期使用老化渗水，对应尺寸独立订货替换密封件；更换步骤：拆除 M2.5×4 螺丝→取出旧胶圈→平整嵌入新密封圈→均匀锁紧螺丝，避免胶圈褶皱漏水。
维修规则
仅倍福官方售后可维修；屏幕坏点属于生产允许范围，不属于故障；运行环境温度 0~55℃（-0010 型号上限 50℃）。
故障排查
故障现象 根因 处理方案
整机无任何反应 无 24V 供电、供电线路损坏 检查接线、电压；联系倍福售后
屏幕黑屏 / 时亮时灭 背光损坏、内部硬件故障 直接报修
触控频繁失灵、乱跳 缺少功能接地；操作人员鞋底绝缘；TwinCAT USB 周期过短 1. 完善设备接地；2. 操作人员接触地面；3. TwinCAT 周期从 10ms 调整至 50~80ms
核心技术参数
供电：22~30V DC（标称 24V NEC Class2）；
防护：前 IP65、后 IP20；
温湿度：
CP29xx-0000 运行：0~+55℃；
CP29xx-0010 运行：0~+50℃；
运输存储：-20~+65℃；湿度≤95% 无凝露；
抗环境：正弦振动、冲击符合 EN 60068；EMC 抗扰 EN61000-6-2，发射 EN61000-6-4；
重量：随尺寸区分，铝合金 / 不锈钢前盖重量不同（7 寸 1.5kg 起，24 寸 7.2kg）；
功耗：功耗曲线查阅官网下载中心。
