Beckhoff C6650-0060控制柜式工业 PC
时间: 2026-06-17浏览次数：
Beckhoff C6650-0060控制柜式工业 PC
Beckhoff C6650-0060控制柜式工业 PC

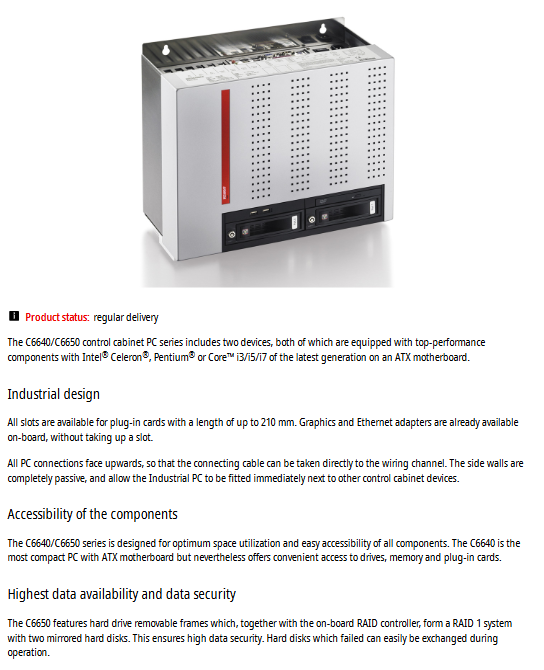

产品整体定位与核心设计优势
1. 产品定位
C6640/C6650 为控制柜安装型工业 PC，搭载 8/9 代 Intel 赛扬、奔腾、i3/i5/i7 ATX 工业主板，面向高端自动化、机器视觉、多轴运动、服务器级工控场景；C6650 主打双盘 RA1 镜像数据冗余，C6640 为同架构紧凑型无冗余版本。
2. 整机工业设计特点
不锈钢柜体，IP20 防护，适配标准电气控制柜；
所有外部接口统一朝上布置，线缆可直接接入控制柜线槽，布线整洁；机箱侧壁无凸出元件，可紧贴其他柜内模块并排安装；
硬件全易维护设计：硬盘、内存、扩展卡、光驱全部正面 / 前置可拆装，无需拆整机外壳；
长生命周期兼容：机箱通用，主板、CPU、内存、硬盘后期均可单独升级，硬件迭代无需更换柜体；
抗震加固：扩展卡槽配备卡扣，硬盘托架带缓冲结构，抗振动冲击；
前置铭牌，整机完整配置信息一目了然。
3. 数据安全核心亮点（C6650 独有）
标配双可抽取硬盘托架 + 板载 SATA RAID1 控制器，两块硬盘实时镜像备份；单块硬盘故障可热插拔更换，停机时间极短，保障生产程序、工艺数据不丢失，适合产线不间断运行场景。
4. 倍福工控背景
倍福自 1986 自研工控硬件，自研主板、深度定制工业级配件，提供长期物料供货周期，支持客户定制化整机配置。
C6650-0060 标准出厂硬件参数
项目 标准配置 可选升级范围
设备类型 控制柜式工业 PC -
柜体材质 不锈钢机箱 -
防护等级 IP20 -
整机尺寸 宽 410× 高 360× 深 201mm -
基础重量 12kg -
工作温度 0~55℃ -
主板 8/9 代 Intel ATX 工业主板 -
标配 CPU Intel Celeron G4900 双核 3.1GHz（TC3:50） Pentium G5400、i3-9100E、i5-9500E、i7-9700E 八核
内存 4GB DDR4 8/16/32/64/128GB DDR4
显卡 CPU 集成核显 -
板载网口 2 路千兆 10/100/1000BASE-T 以太网 -
扩展插槽 2×PCIe x1、2×PCIe x4、1×PCIe x16、2×PCI，最长支持 210mm 长扩展卡 -
硬盘托架 2 个可抽取 3.5 寸硬盘位，板载 SATA RAID1 可更换 2.5 寸 SSD 托架、增加 CFast 插槽
标配存储 1TB 3.5 寸机械硬盘 最大 4TB 机械盘、2.5 寸 SSD、PCIe NVMe 高速卡盘
前置外设 无光驱 超薄多规格 DVD 刻录光驱可选
基础外部接口 4×USB3.1 Gen1、2×DVI、1×DP、1×RS232、PS/2 键鼠 拓展 8 路 USB2.0、额外 3 路串口
标配电源 100~240V 宽幅交流电源 24V 直流电源、内置 UPS 电源
预装系统 无系统 Win10 IoT Enterprise 64 位、Windows Server 2019 64 位

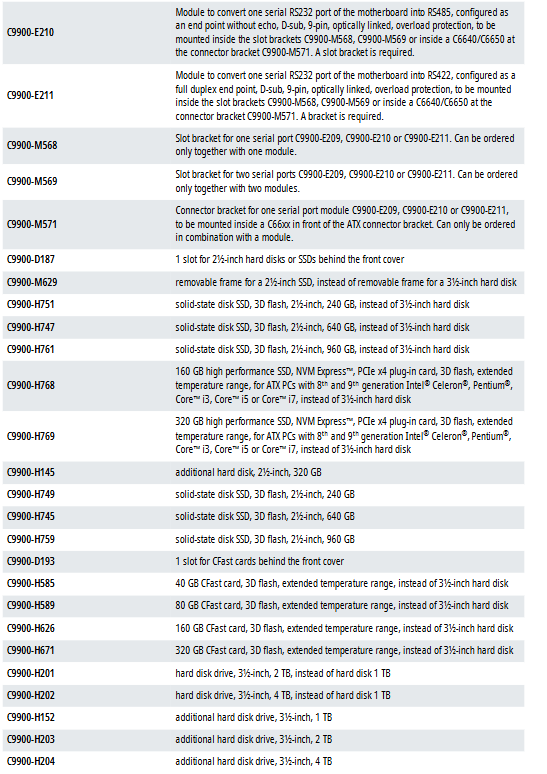

全系列可选配件（C9900 系列选型编码）
1. CPU 升级套件
C9900-C624：奔腾 G5400 替代赛扬；
C9900-C625：i3-9100E 四核；
C9900-C626：i5-9500E 六核；
C9900-C627：i7-9700E 八核顶配。
2. 内存扩容（R 系列）
R270 (8G)、R271 (16G)、R272 (32G)、R273 (64G)、R285 (128G，仅 9 代 i5/i7 主板支持)。
3. 光驱、外置 USB 拓展
D118：超薄 DVD 读写光驱；
E195：插槽挡板引出 2 路 USB；
E216：机箱前置拓展 2 路 USB。
4. 串口转换模块（工业通讯核心）
原生 RS232 可通过配件升级隔离型 RS422/RS485，全部带光电隔离、过载保护，搭配对应挡板安装：
E203：单路 RS232 挡板；E166：双路 RS232；
E209：隔离 RS232 模块；
E210：隔离 RS485（终端模式无回波）；
E211：隔离全双工 RS422；
配套 M568 单槽、M569 双槽、M571 前置安装支架。
5. 存储类配件（机械盘 / SSD/NVMe/CFast 多方案）
托架改造：M629 将 3.5 寸托架更换为 2.5 寸 SSD 托架；D193 前置 CFast 卡槽；
2.5 寸 SATA SSD：240/640/960GB 多容量；
PCIe x4 NVMe 工业 SSD（宽温）：160G/320G；
CFast 工业存储卡：40/80/160/320GB；
3.5 寸机械盘扩容：2TB、4TB，支持加装第二块硬盘。
6. 供电与 UPS 整套配件
P208：替换为 24V 直流电源；
P209：24V 电源 + 内置 UPS；
U330：DIN 导轨式外置 UPS 电池组（3.4Ah）；
U120/U122：230V/115V 外置工业 UPS；
M623：UPS 壁挂支架。
供电与操作系统支持
供电方案二选一
标准：100~240V AC 交流；
选配：24V DC 直流，可选内置 UPS 搭配外置铅酸电池实现断电续航；
支持操作系统
Windows 10 IoT Enterprise 2019/2021 64 位 LTSC、Windows Server 2019 64 位工业服务器系统。
