Beckhoff BK 系列 K 总线转 EtherCAT 耦合器
时间: 2026-06-17浏览次数：
Beckhoff BK 系列 K 总线转 EtherCAT 耦合器
Beckhoff BK 系列 K 总线转 EtherCAT 耦合器
产品概述
三款耦合器定位区分

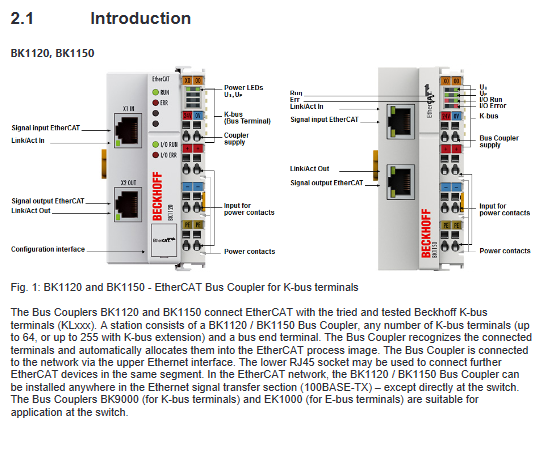

BK1120、BK1150：K-Bus → EtherCAT 主站耦合器
功能：传统 KL 系列 K 总线端子接入 EtherCAT 网络；
接口：双 RJ45 EtherCAT 口（X1IN 进 / X2OUT 出），支持线型拓扑级联；
尺寸：BK1120 宽 49mm，BK1150 紧凑型 12mm 窄模块；
带独立 K 总线供电，最多挂载 64 个 KL 端子，搭配 KL9020 扩展模块可扩容至 255 个。
BK1250：E-Bus ↔ K-Bus 混合耦合器
功能：串在 EK 系列 EtherCAT 耦合器后端，实现 EL（E-bus）、KL（K-bus）端子混合同一段总线；
仅单路 EtherCAT 输入，无输出级联口；
适配新旧 IO 混用场景，兼容 300 + 款 KL 传统端子。
通用核心技术参数
通讯：100BASE-TX EtherCAT，支持 CoE/AoE，可选分布式时钟 DC；
IO 容量：单耦合器最大输入 / 输出各 1024 字节，数字 IO 最多 8192 点、模拟 256 通道；
供电：24VDC（-15%~+20%），BK1120/1150 K 总线最大输出 1750mA，BK1250 仅 500mA；功率触点持续承载 10A；
环境：工作 - 25℃~+60℃，存储 - 40~+85℃，湿度 95% 无凝露，IP20 防护；
认证：CE、UKCA、cULus、EAC、ATEX II 3G Ex nA IIC T4 Gc；
机械：DIN35 导轨安装，符合 EN60068 振动冲击标准。
系统架构核心优势
向下兼容存量 KL 端子，保护旧项目硬件投资；
EtherCAT 全拓扑支持（线型、树型、星型），单段网线最长 100m；
硬件 FMMU 实时处理，千点 IO 刷新仅 30μs，支持多轴同步；
内置 128KB 本地信息表，上电自动扫描后端所有 KL 端子，自动生成过程映像。
基础工作原理
EtherCAT 核心机制
报文结构：以太网帧直接封装过程数据，逻辑映像最大 4GB，支持广播、跨 UDP 路由跨网段通讯；
分布式时钟 DC：IEEE1588 同步，整机抖动＜1μs，BK1150 新版固件支持作为 DC 参考时钟；
硬件实时：无 CPU 协议栈开销，支持线缆冗余、逐段故障定位。
Beckhoff 端子总线体系
K-Bus：KL 端子背板内部数据通道，靠侧面弹片互联，末端必须配 KL9010 终端电阻；
电位隔离：通过 KL91xx 馈电端子分割多组 24V 供电回路，实现不同传感器 / 执行器电气隔离；
故障安全：总线断线 / 通讯超时后，数字输出切断、模拟输出默认 0V/0mA，参数掉电保存在端子本地寄存器。
CoE（CANopen over EtherCAT）协议
索引 + 子索引分层参数体系（0x0000~0xFFFF 索引）；
0x1000：设备型号、序列号只读信息；
0x8000：通道配置、滤波、校准功能参数；
0x6000/0x7000：输入 / 输出 PDO 过程数据；
两种访问模式：
Offline：读取 ESI 文件默认参数；
Online：实时读取耦合器当前硬件配置；
Startup 启动列表：端子替换后自动下发参数，避免重复配置；支持 NoCoeStorage 关闭 EEPROM 反复写入保护寿命。
EtherCAT 状态机 ESM
完整 5 种标准从站状态：
Init：初始化，无邮箱 / 过程数据；
Pre-Op：仅 CoE 邮箱通讯，未开启周期 IO；
Safe-Op：周期数据收发，但输出强制安全值；
Op：正常运行，主站指令输出；
Boot：固件升级专用，禁止业务通讯。
安装与布线
ESD 防静电规范
操作前释放人体静电，禁止触碰模块弹片；整条端子排末端必须安装 KL9010 端盖，保证 ESD 与 IP20 防护。
DIN 导轨安装规范
水平横向安装最优，上下预留 20mm 通风空间；竖 / 侧装散热不足禁止长期使用；
模块拼接依靠上下卡扣咬合，橙色拨片解锁拆装；高振动工况加装固定锁片；
机械强化要求：导轨固定点间隔 5cm，采用沉头螺丝，端子组总长受限。
报废处理：按电子废弃物法规拆解，金属壳体、电路板分类回收。
端子针脚与供电定义
BK1120/BK1150、BK1250 共用 8 路弹簧端子：
+24VUs / 0VUs：耦合器自身与 K 总线供电；
+24VUp / 0VUp：外设功率触点供电，最大 10A；
PE 保护地：插接优先导通，可承载短路大电流，绝缘测试需断开 PE。
电位隔离架构：耦合器电源、K 总线、现场外设三路相互 500V 电气隔离；
EtherCAT 布线：最低 Cat5 网线，RJ45 自适应直通 / 交叉线，推荐工业屏蔽线缆（ZB9010 系列）。
ATEX 防爆使用条件
必须装入 IP54 以上控制柜，粉尘场景提升至 IP6X；
环境温度限定 - 25~60℃；
所有插拔、更换保险丝、调整拨码操作必须断电并移出防爆区；
线缆耐温匹配端子发热，配套防爆专项手册查阅完整规范。
UL 认证说明
产品通过 UL508 工业控制设备认证，仅防火、触电安全通过检测。
参数设置与调试
上电自检流程
上电后耦合自动两步自检：
硬件自检，I/O ERR 红灯闪烁；
扫描后端所有 KL 端子，生成内部设备表；
自检报错则停留在故障状态，红灯持续闪烁对应故障码。
分布式时钟 DC 配置
BK1150 高版本固件可作为 DC 基准时钟，在 TwinCAT EtherCAT 高级设置勾选 “用作参考时钟”；BK1120/BK1250 仅支持同步从站。
K 总线端子三种参数读写方式
耦合器作为网关，实现 EtherCAT 主站访问 KL 端子内部寄存器：
CoE 启动列表（推荐）
Pre-Op→Safe-Op 阶段自动写入参数，端子更换自动恢复；操作流程：选择端子号→输入解锁密码 0x1235→修改寄存器→清除密码保存，文档附 KL3314 热电偶完整示例。
在线 CoE 实时读写
TwinCAT CoE Online 页面直接修改寄存器，适合调试，但断电不保存，需加入 Startup 列表固化。
AoE（ADS over EtherCAT）
生成耦合器 AmsNetID，PLC 通过 ADS 功能块远程读写 KL 寄存器，附 TwinCAT3 示例程序。
TwinCAT System Manager 组态操作
BK1120/1150：直接作为 EtherCAT 从站挂载；
BK1250：挂载在 EK 系列 EtherCAT 耦合器下方；
核心在线监视变量：
CouplerState：K 总线、配置故障标志；
CouplerCtrl：控制输出使能；
WcState：过程数据校验状态；
State：EtherCAT 当前状态机；
AdsAddr：耦合器 ADS 通讯地址。

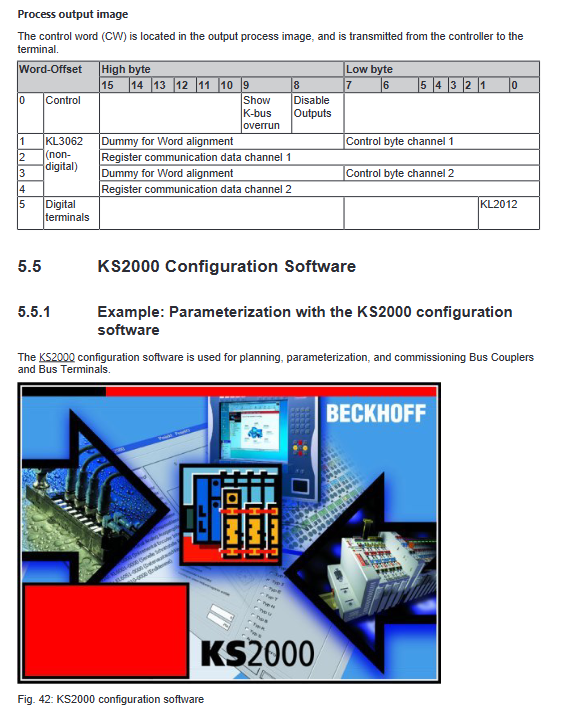

PDO 映射规则：模拟端子优先映射，数字端子后置，首 16 位固定为耦合器状态 / 控制字；文档附完整过程映像示例。
KS2000 组态软件
倍福传统 KL 端子配置工具，支持 ADS 通讯连接 BK 耦合器，可视化修改端子寄存器、导出配置；详细分步连接教程，适配现场无 TwinCAT 调试场景。
故障处理与诊断
全部 LED 指示灯含义
BK1120/BK1150 指示灯
RUN 绿：EtherCAT 状态（常亮 OP、闪烁 Pre-Op、单闪 Safe-Op、熄灭 Init）；
ERR 红：总线通讯故障；
Us/Up 绿：耦合器、外设供电正常；
Link/Act IN/OUT：网线链路 / 数据闪烁；
I/O ERR 红：K 总线端子故障，闪烁脉冲代表故障码。
BK1250 指示灯
简化面板，单路 EtherCAT 链路灯、K 总线故障灯、两路供电指示灯。
I/O ERR 故障码对照表
通过快慢脉冲区分故障类型，涵盖：EEPROM 校验错、端子数量不匹配、K 总线断路、寄存器通讯失败、端子型号错误等；故障定位方法：对半拆分端子排逐步排查故障 KL 模块。
TwinCAT 日志报错
耦合故障会输出标准 AL 状态码，典型报错：
0x0003：Safe-Op 切换失败，K 总线故障；
0x001e：同步管理器 SM 配置不匹配，过程映像不一致。
