Beckhoff EL41xx 系列 16 位模拟输出端子手册
时间: 2026-06-17浏览次数：
Beckhoff EL41xx 系列 16 位模拟输出端子手册
Beckhoff EL41xx 系列 16 位模拟输出端子手册
前言与基础规范
1. 产品总览
EL41xx 为16 位单端模拟输出 EtherCAT 端子，全系列电气隔离、短路保护，分为 2 通道（EL41x2）、4 通道（EL41x4）两大品类，输出信号分电压、电流两大类：
电压型
EL4102/04：0~+10V
EL4132/34：-10~+10V
电流型
EL4112/14：0~20mA；EL4112-0010：-10~+10mA
EL4122/24：4~20mA（工业标准变送器信号）
校准衍生型号（后缀区分）
-0020：原厂出厂校准证书
-0030：DAkkS/ISO17025 第三方权威校准证书
2. 文档适用人群与免责
仅面向熟悉国标、自动化控制持证工程师；倍福保留文档与产品无提前通知修改权，手册内容不能作为已出货产品变更索赔依据；同时标注全系商标、EtherCAT 专利信息与版权约束。
3. 安全规范体系
危险分级标识：DANGER（致死高危）、WARNING（中危重伤）、CAUTION（轻度伤害）、NOTICE（设备 / 数据损坏）
设备标识体系
14 位设备编码规则：系列 + 型号 + 版本 + 修订（例 EL4102-0000-1016），高修订版本向下兼容；
8 位序列号：生产周 + 年份 + 固件版本 + 硬件版本；
BIC 倍福识别码（Data Matrix 二维码）：含订单号、唯一 BTN 追溯码、物料描述、批次等；2020 年后设备支持 eBIC 电子读取，TwinCAT 可在线查看，PLC 库提供专用功能块读取解析。
版本迭代记录：V4.9 更新基础功能章节，历史版本持续完善技术参数、接线诊断、CoE 参数内容。
各型号产品详细规格
通用硬件参数（全系统一）
分辨率：16 位带符号同步采样；单端接地、输出短路保护；电气隔离 500V（E-Bus 与现场侧）；
过程映像：每通道 16bit 数据，无需拨码地址设置；
环境：标准温区 0~55℃，扩展温区 - 25~+60℃；存储 - 40~+85℃；湿度 95% 无凝露；防护 IP20；DIN35 导轨安装；
认证：CE、UKCA、EAC、cULus，支持 ATEX/IECEx 防爆认证（II 3 G Ex nA IIC T4 Gc）；
通讯：支持分布式时钟 DC，采样速率分 DC 开启 / 关闭两种模式，2 通道最高 20kSps、4 通道最高 4kSps；
分型号核心差异
1. 2 通道系列（EL4102/112/112-0010/4122/4132）
EL4102（0~10V）：负载＞5kΩ，E-Bus 典型功耗 170mA；
EL4112（0~20mA）/EL4112-0010（±10mA）：负载＜500Ω，外部 24V 给输出供电；
EL4122（4~20mA）：标准工业回路，负载＜500Ω；
EL4132（±10V）：双极性电压输出，扩展温度工况精度 ±0.2% FS。
2. 4 通道系列（EL4104/114/114-0020/4124/4134/4134-0020/-0030）
四通道体积更大，典型 E-Bus 功耗 190mA；电流款负载上限 350Ω；EL4134 细分基础款、厂内校准款、ISO 第三方校准款，适配高精度计量场景。

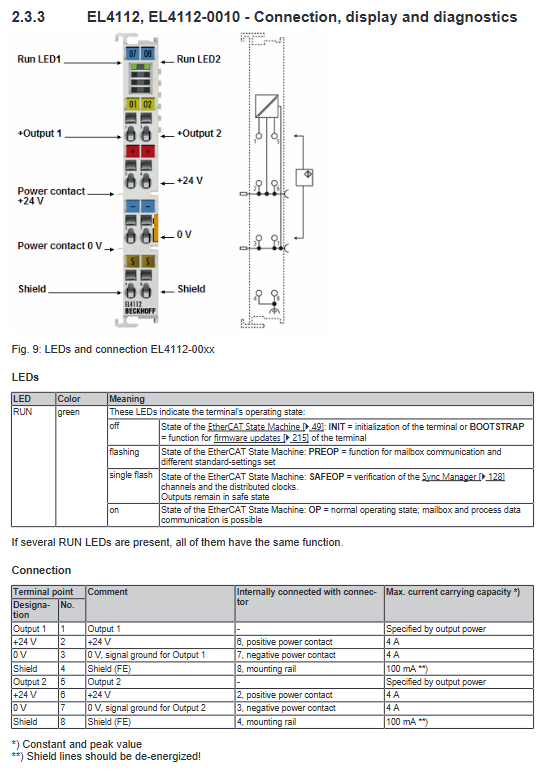

端子 LED 与接线定义
RUN 绿色指示灯 4 种状态：熄灭（INIT / 固件升级 BOOT）、闪烁（PREOP 邮箱通讯）、单次闪烁（SAFEOP 安全输出锁定）、常亮（OP 正常运行）；
接线：弹簧端子，区分输出线、信号 GND、24V 功率触点、屏蔽端子；屏蔽线禁止带强电流，空端子严禁接线；电流端子自带 24V 回路供电触点，电压型仅 E-Bus 供电。
EtherCAT 通讯基础
1. 物理总线规范
EtherCAT 线缆：Cat5 及以上 RJ45，设备间最长 100m，支持直通 / 交叉线；
E-Bus 背板总线：耦合器最大输出 2A，TwinCAT 可实时计算端子总电流，过载标红告警，需加装 EL9410 馈电端子分段供电；同端子排 E-Bus 必须共地。
2. 看门狗（Watchdog）机制
ESC 控制器内置 SM（同步管理器）、PDI 两类看门狗，默认 100ms；由分频寄存器 + 定时寄存器组合计算超时时间；通讯中断后可配置输出保持原值、跳 0、斜坡缓变至预设值；禁用看门狗会导致故障时输出失控。
3. EtherCAT 状态机 ESM
完整 5 种运行状态：
INIT：初始化，无邮箱 / 过程数据；
PREOP：仅邮箱 CoE 参数读写，无周期性 IO；
SAFEOP：过程数据收发，但输出强制安全值；
OP：全功能正常，输出跟随主站指令；
BOOT：仅 FoE 固件升级专用，禁止业务通讯。
4. CoE 接口（CAN over EtherCAT）
用于端子非周期性参数配置，采用索引 + 子索引分层对象字典：
0x1000 段：设备身份、固件、序列号只读信息；
0x8000 段：通道输出缩放、校准、看门狗等功能参数；
0x6000/0x7000：输入 / 输出 PDO 过程数据；
参数修改默认存入端子 EEPROM，可开启 NoCoeStorage 禁止写入、避免闪存损耗；支持 TwinCAT 在线读写、PLC 功能块程序读写，可配置 Startup 启动列表实现设备替换自动恢复参数。
5. 分布式时钟 DC
EtherCAT 本地时钟精度 ns 级，主站同步所有从站，同步精度＜100ns，支持高速同步模拟输出。
安装、接线与防爆、认证
1. ESD 防静电要求
操作前释放静电，禁止直触端子弹片；端子排末端必须装 EL9011/9012 端盖保证 ESD 与防护等级。
2. 防爆使用规范（ATEX/IECEx）
必须安装 IP54 以上控制柜；区分标准温区（0~55℃）、扩展温区（-25~60℃）专用条款；
端子插拔、接线、更换保险、调节拨码必须断电 / 非爆炸环境；线缆耐温匹配端子发热；
配套独立防爆手册可官网下载。
3. 校准证书说明
普通 EL41xx：出厂基础调校，无纸质证书；
-0020：倍福工厂校准证书；
-0030：DAkkS/ISO17025 第三方认可证书；
证书绑定设备唯一 BTN 序列号，仅对单台设备有效，记录出厂环境与标准仪器。
4. 机械安装
DIN35 标准导轨，拆装操作橙色卡扣；端子内部弹片自动连通 E-Bus 与 24V 功率母线；
安装方位无强制限制，但水平安装散热最优，上下预留 20mm 通风；
无源端子不可连续串联超过 2 个；高机械冲击场景需导轨两端固定、限制端子排总长。

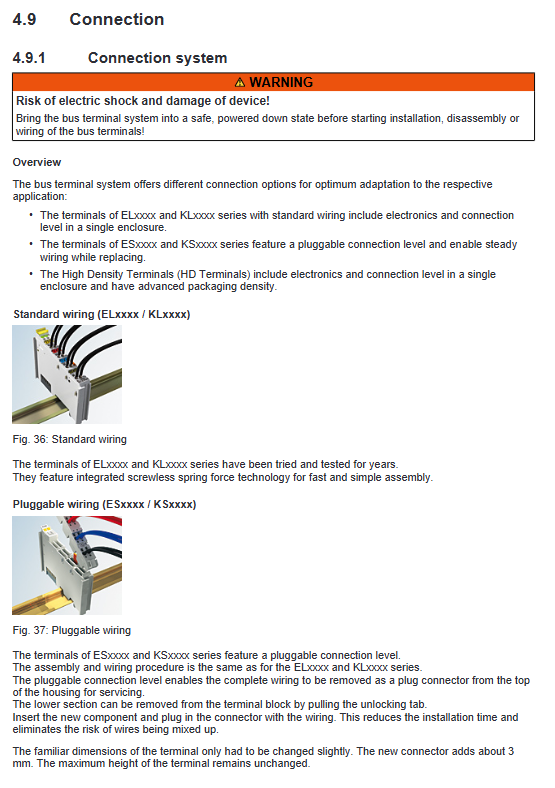

5. 布线规范
弹簧端子适配 0.08~2.5mm² 线缆，带线鼻线缆上限 1.5mm²；模拟信号强制使用双绞屏蔽线，屏蔽单点接地；绝缘测试时断开 PE 保护地触点避免器件击穿。
6. 废弃处理
设备属于 WEEE 电气废弃物，禁止生活垃圾丢弃，遵循当地电子垃圾法规。
TwinCAT 调试与组态
1. TwinCAT2 / TwinCAT3 完整调试流程
前期准备：安装 EtherCAT 实时网卡驱动，导入对应 EL41xx 系列 ESI 设备描述 XML 文件，可软件自动更新 ESI 库；
两种配置模式：
离线组态：硬件未上电，手动添加端子搭建工程；
在线扫描：设备上电，自动扫描 EtherCAT 拓扑识别所有 EL 端子，支持配置比对、差异标色（绿匹配 / 蓝版本差异 / 红缺失）；
PLC 开发：支持 IEC61131-3 全语言（ST、LD、FBD 等），IO 变量可自动生成 PLC 结构体直接访问模拟输出数值，无需手动映射；
工程导入导出：支持 XTI 单设备文件、SCI 标准化配置文件，跨项目复用端子参数；
2. EL41xx 专用功能配置（EL41x2 两通道、EL41x4 四通道）
固件版本区分两套功能集：
旧版 ESI（0000）：基础功能（16 位输出、用户缩放、看门狗默认值）；
新版 ESI（1016 起）：扩展功能（用户校准、DC 同步、看门狗斜坡输出）；
输出运算链路（PDO 数值→最终模拟信号）：
显示格式选择（有符号 / 无符号 / 绝对值）→用户缩放（增益偏移）→用户 / 厂商校准二选一→看门狗逻辑→DAC 输出；
CoE 关键参数：
0x80n0 系列：通道缩放、校准使能、看门狗类型、斜坡速率；
支持自定义故障输出值、断线后缓慢升降压 / 电流；
PDO 过程数据：每通道固定 2 字节 16 位输出数据，可在同步管理器 SM 中启停对应通道 PDO；
3. 诊断功能
总线诊断：WcState 通讯计数器、EtherCAT 运行状态机、同步错误位；
通道诊断：各通道输出状态字；
PLC 库功能块：读取 BIC/BTN 追溯码、设置 EtherCAT 从站状态、读写 CoE 参数，实时监控负载、通讯异常。
4. 常见工程注意事项
E-Bus 电流过载弹窗告警，必须增加馈电端子；
替换端子时，高修订硬件兼容低版本配置，低版本无法使用高版本新增功能；
启动列表存储 CoE 参数，设备更换自动下发配置，无需重新调试；
