Beckhoff CP77xx系列工业面板 PC 安装操作手册
时间: 2026-06-17浏览次数：
Beckhoff CP77xx系列工业面板 PC 安装操作手册
Beckhoff CP77xx系列工业面板 PC 安装操作手册

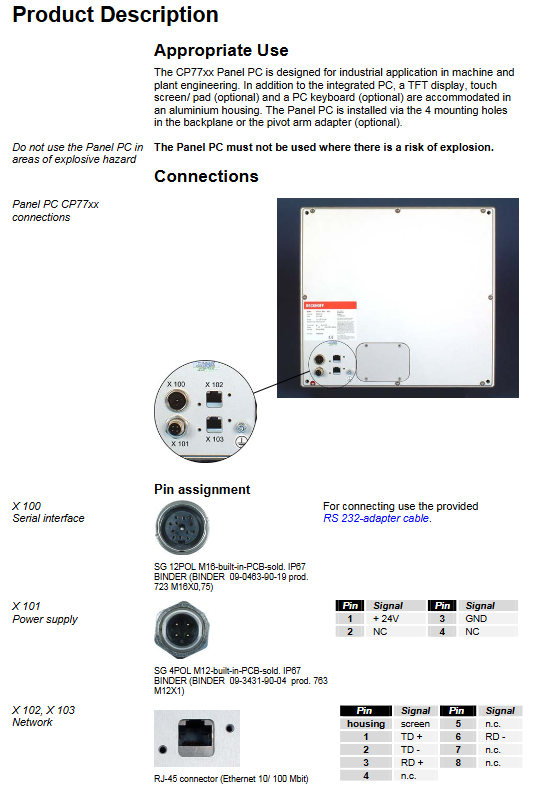

产品介绍
1. 产品定位与禁止场景
CP77xx 是一体化工业面板 PC，铝合金机身，集成工控主机、TFT 液晶、可选触摸屏 / 薄膜按键；通过背板 4 个安装孔或选配悬臂支架安装。
严禁在防爆危险区域使用。
2. 后置全部接口（IP67 工业防水圆形接口）
表格
接口编号 接口类型 规格与针脚定义 用途
X100 RS232 串口 12 芯 M16 圆形 IP67 插座，配套 C9900-K234 转 DB9 线缆 连接串口外设
X101 24V 电源 4 芯 M12 IP67 插座，1 脚 + 24V、3 脚 GND 整机供电（20.4~28.8VDC）
X102/X103 双以太网口 RJ45 IP67 工业接口，10/100M 自适应 EtherCAT / 普通工业网络通讯
接地：设备后方接地螺栓提供低阻保护接地；
3. 配套线缆清单
标配：RS232 转换线、4 芯电源插头；
可选 CAT5 工业以太网线（5~50m 型号 C9900-K605~K610）、IP65 RJ45 装配接头 C9900-K557。
4. 产品型号分类（按屏幕尺寸分四大系列）
CP7709/7719/7729：6.5 英寸；
CP7701/7711/7721/7731：12 英寸；
CP7702/7712/7722/7732：15 英寸；
CP7703/7713/7723/7733：19 英寸；
各型号标注整机长宽厚安装开孔尺寸（单位 mm）。
安装说明
1. 运输与拆包规范
运输：设备抗震动但不耐剧烈冲击，必须使用原包装；高低温转运后易产生凝露，需静置 12 小时除潮才可通电。
拆包步骤：拆除包装→保留原包装箱→核对配件→保存单据→检查运输破损，有损坏立刻联系倍福服务。
2. 接线强制流程
环境限制：防爆区禁止插拔接口；雷雨天气不可插拔线缆；插拔只能抓插头，禁止拉扯线材。
标准接线顺序：整机断电→连接所有外设线缆→紧固所有接头螺纹→恢复供电；
接地：机身后置接地螺栓必须可靠连接保护地线。
3. 安装尺寸
手册完整列出 CP770x/771x/772x/773x 全系列不同尺寸屏幕的面板开孔、整机长宽厚度安装参数，全部采用 M6 螺纹安装孔。
操作说明
1. 开关机逻辑
整机无实体电源开关，接入 24V 直流即自动开机；关机必须系统内执行软件关闭流程，断电后至少等待 10 秒再重新上电。
2. 输入设备操作规范
薄膜按键：仅可用指尖按压，禁止触控笔、硬物、带金属碎屑手套操作；
触摸屏：指尖 / 专用触控笔操作，允许无硬质杂质手套使用。
3. 按键功能说明
包含方向键、Home/End、PgUp/PgDn、Tab、Del/Ins、Print、Enter、Windows 功能键、F1~F12 功能键；屏幕上方橙色 LED 自定义功能快捷键，功能由工控软件定义。
4. CF 存储卡（系统盘）
位置：机身后盖内，存储操作系统与程序，必须使用工业宽温 CF 卡；
拆装步骤：断电→拧下后盖四颗螺丝→取出 / 插入存储卡，严禁暴力操作损坏针脚；安装后盖时密封胶圈必须贴合。

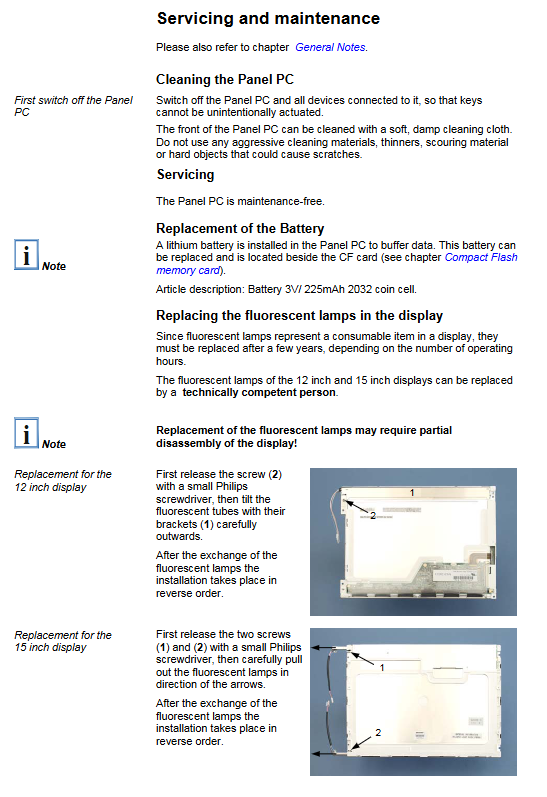

5. 维护保养
清洁：整机断电，软湿布擦拭前面板，禁用稀释剂、研磨清洁剂；机身主体免维护；
主板纽扣电池：3V 2032 锂电池，位于 CF 卡旁，用于时钟数据缓存，可自行更换；
背光灯管（耗材）：12/15 寸屏幕灯管可更换，提供对应灯组订货号 C9900-L364（12 寸）、C9900-L366（15 寸），更换需局部拆解屏幕。
6. 应急与报废
火灾灭火：使用干粉、氮气灭火器；
报废：整机拆解，金属外壳回收，电路板、灯管按电子废弃物法规合规处理。
故障排查
仅三类典型故障及对应处理方案：
整机完全无响应：无 24V 供电 / 电源线松动，检查供电，仍异常联系倍福售后；
开机正常、控制软件无法运行：故障在配套程序或外部设备，联系设备厂商；
3 屏幕黑屏 / 间歇性显示异常：背光灯管老化更换，硬件故障联系售后；
补充说明：TFT 屏幕出厂像素点偏差不属于设备故障，不支持退换。
