Beckhoff C63xx-0020 系列控制柜型工业 PC
时间: 2026-06-16浏览次数：
Beckhoff C63xx-0020 系列控制柜型工业 PC
Beckhoff C63xx-0020 系列控制柜型工业 PC
产品整体介绍
1. 产品定位与应用
C63xx-0020 为控制柜嵌入式工业 PC，专门搭配倍福 CP68xx / CP78xx 系列 DVI+USB 控制面板使用，广泛应用于机械设备、成套自动化产线。
2. 机型结构区分
该系列分两大结构版本，硬件布局略有差异：

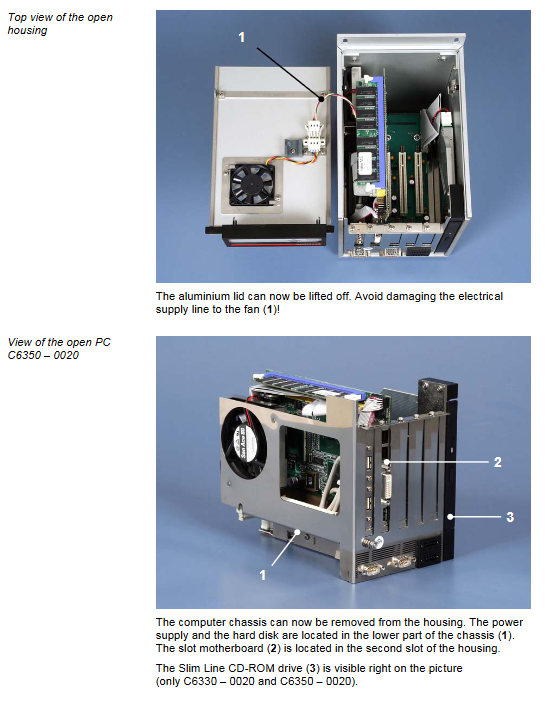

C63x5 机型：采用无风扇鳍片散热，环境温度最高支持 45℃；机箱下部集成电源与硬盘，标配插槽式主板，部分型号搭载超薄 CD-ROM 光驱。
C63x0 机型：配备散热风扇，机箱布局与 C63x5 相近，开盖操作时注意保护风扇连接线。
通用开盖方式：拧松外壳固定螺丝，取下塑料卡扣与铝合金顶盖，即可抽出主机机箱。
3. 板载标准接口（正面集成）
USB 接口：共 3 路 USB2.0，两路主要用于连接配套控制面板，一路可外接常规 USB 外设。
网口：双路 10/100Mbps RJ45 以太网口，用于网络通讯。
DVI 接口：视频输出口，直连控制面板；如需转接 VGA 显示器，需选配C9900-Z411（转接头）/C9900-Z413（转接线）。
串口：板载 RS232（COM2，9 针 Sub-D 接口）；COM1 串口内置连接至电源模块，未外引。
拓展：支持选配第三方扩展板卡，机身塑料盖板处设有设备铭牌，标注出厂配置信息。
运输、开箱与柜体安装
1. 运输与存储
运输必须使用原厂包装，设备抗振一般，避免剧烈冲击。
温差较大环境易产生凝露，出现结露时静置 12 小时后方可通电。
储运温度：-20℃ ~ +65℃，运行湿度≤95%（无凝露）。
2. 开箱检查
保留原包装，便于后续转运；核对货品清单，检查外观有无运输破损。
妥善保管配套资料，出现货损、货品不符立即联系倍福售后。
3. 柜体安装要求
控制柜需按设备开孔尺寸预制安装孔位，预留充足通风空间，严禁遮挡散热口。
接地要求：机箱接地柱采用低阻抗线缆连接至控制柜总接地点，抑制电磁干扰。
防护等级：整机 IP20，仅可在标准控制柜内使用。
电源与接线规范
1. 供电参数
额定输入：22~30 VDC 直流供电，标准功耗 150W，最大输入电流 10A。
电源输出：内置多路直流电源（+5V/-5V/+12V/-12V/+3.3V/5V 待机），为整机板卡、外设供电。
保护要求：供电回路需配置 16A 熔断器。
2. 连接器与线缆规格
整机配备两组 5 针接线端子（上、下分区），线缆线径要求1.5mm²，单根线缆最长限制 10m；附带线缆压接、应力消除组件，规范压接流程（剥线 8~9mm、紧固卡扣）。
3. 引脚定义与功能
上部 5 针端子：
1 脚：PC_ON（外部启停信号，接入 24V 可触发开机 / 关机）
2 脚：Power-Status（电源状态输出，关机后信号由 24V 变为 0V，可联动外部开关）
4/5 脚：24V 主供电
下部 5 针端子：6~10 脚为 24V 主供电 + UPS 电池接口，可外接C9900-U330 电池组实现断电续航。
4. 接线流程
断开所有设备电源，再依次压接、装配插头。
先完成接地，再接信号线缆，最后接入 24V 主电源。
禁止拉扯线缆，必须握持插头本体插拔。
系统操作使用
1. 开关机逻辑
设备无独立物理船型开关，接入合格 24V 电源后自动上电启动。
关机：优先在系统 / 控制软件内正常退出、关机，再切断外部电源；断电后建议等待至少 10 秒再重新上电。
权限提醒：无系统关机权限的账户，严禁直接断电，极易造成数据损坏。
2. 首次上电与驱动
出厂预装系统的机型：硬件驱动已提前安装，上电直接使用。
无预装系统机型：需自行安装操作系统，并配套安装板卡、外设驱动。
3. UPS 配套软件
选配 UPS 电池组时，需安装专属 UPS 驱动程序（C9900-S700）；软件为自解压程序，安装后自带帮助文档，可在系统菜单快速调用配置界面。
维护、更换与报废
1. 日常清洁
整机断电后，使用柔软湿布擦拭；严禁使用腐蚀性清洁剂、稀释剂、硬质工具，避免刮伤壳体与接口。
2. 部件更换
主板电池：需按原厂规格更换，型号不匹配易引发爆炸风险；废旧电池按危废规范回收。
整机主体为免维护设计，无需定期保养。
3. 报废处置
完全拆解设备：金属外壳做金属回收。
电路板、硬盘、光驱、电池等电子元器件，严格遵循当地电子废弃物法规分类处置。
故障排查
整理典型故障现象、原因及对应解决办法：
故障现象 可能原因 处理措施
上电整机无反应 供电中断、熔断器损坏、接线松动 检查电源与回路，排查线路，仍异常联系售后
无法完成开机引导 光驱 / 软驱内有光盘 / 软盘、BIOS 参数错误 取出介质，恢复 BIOS 默认设置，无效联系售后
系统启动正常，但控制软件功能异常 软件或外接设备故障 联系软件 / 设备原厂检修
光驱 / 软驱读写报错 盘片损坏、驱动器硬件故障 更换盘片，硬件故障联系售后
设备间歇性工作、部分功能失效 内部硬件损坏 联系倍福售后检修
机械尺寸与技术参数
1. 外形尺寸

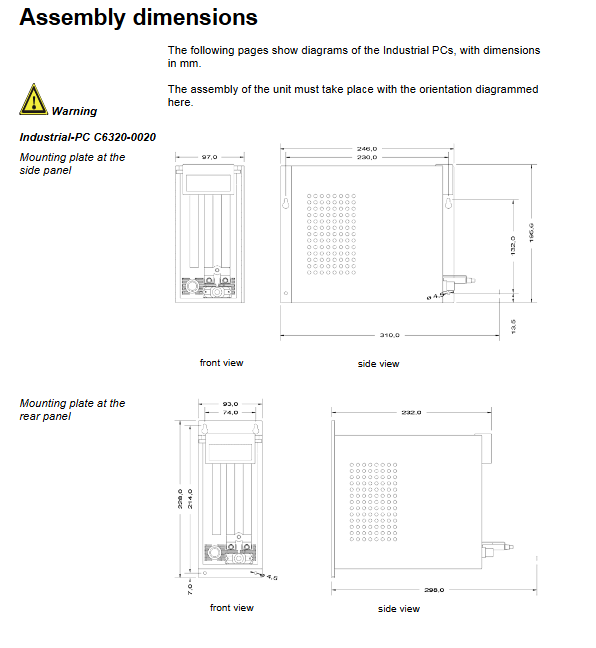

文档附带 C6320/C6325/C6330/C6335/C6340/C6350 全系列机型三视图，标注前后 / 侧面安装尺寸（单位 mm）、安装孔位，区分侧壁安装、后壁两种安装方式，各机型重量 4.0~6.6kg 不等。
2. 环境与机械性能
工作温度：0 ~ 55℃，储运温度：-20 ~ +65℃
振动 / 冲击：符合 EN 60068 标准，常规工况与光驱读写工况下振动、冲击参数有区分（最大 5G，持续 30ms）。
防护等级：IP20
EMC：符合 EN 61000-6-2 电磁抗干扰标准。
3. 合规认证
通过美国、加拿大 FCC 认证，属于A 类工业数字设备；工业环境使用合规，民用场景易产生射频干扰。
