Beckhoff C6920-0060 控制柜型工业 PC
时间: 2026-06-16浏览次数：
Beckhoff C6920-0060 控制柜型工业 PC
Beckhoff C6920-0060 控制柜型工业 PC

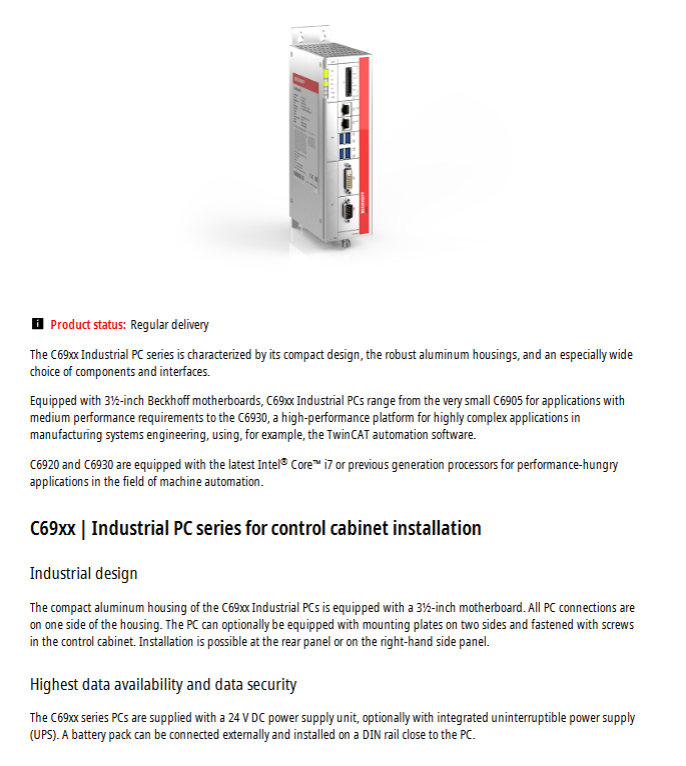

产品整体概述
1. 系列定位
C69xx 是倍控制柜安装型工业 PC产品线，全系采用3.5 英寸工业主板、铝合金紧凑型机身，硬件配置丰富、扩展性强，适配不同层级自动化应用：从入门机型 C6905 到高性能 C6930；C6920主打中端高性能场景，搭载英特尔酷睿系列处理器，适配机床、产线等复杂自动化项目，可搭配 TwinCAT 自动化软件运行。
2. 核心设计特点
结构与安装
全铝合金壳体，所有接口集中在设备单侧；标配安装板，支持控制柜后壁、右侧壁两种螺丝固定方式，适配标准柜体布局。
散热方案
基础版本采用鳍片无风扇散热，工作温度可达 55℃；高配机型底部配备可拆卸风扇模组，兼顾散热与维护便利性。
供电架构
标准24VDC 工业供电，可选集成 UPS 不间断电源，支持外接 DIN 导轨式电池组，保障断电后系统可靠运行。
总线优势
板载双独立千兆以太网口，是 EtherCAT 控制系统理想的中央控制器，适配倍福整套工控方案，可搭配带 DVI/USB 接口的倍福控制面板使用。

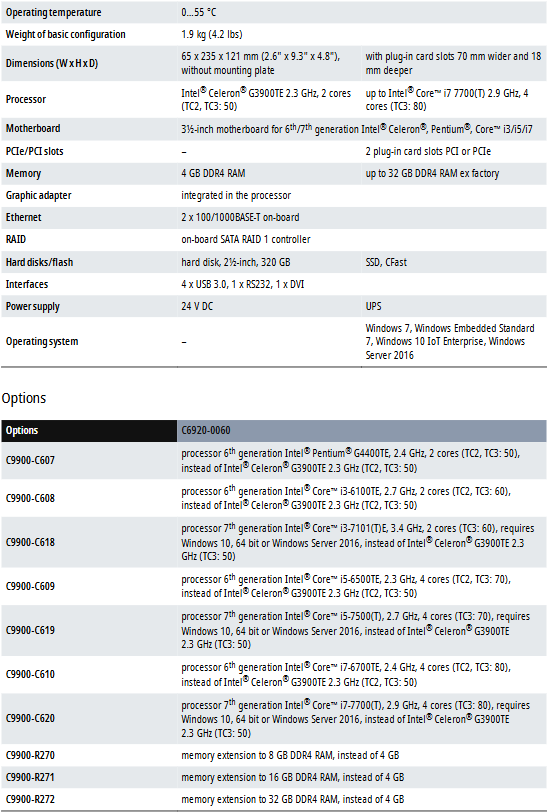

基础硬件规格（C6920-0060 标配）
1. 物理参数
外形尺寸（不含安装板）：65 × 235 × 121 mm
基础机型重量：1.9 kg；加装扩展槽后机身加宽 70 mm、加深 18 mm
防护等级：IP20（仅控制柜内使用）
通风要求：设备上下必须预留5 cm通风空间
2. 环境参数
工作温度：0 ~ 55 ℃
整机遵循工业抗振、耐温设计，适配车间工业环境
3. 核心硬件
主板：专用 3.5 英寸工业主板，支持英特尔第 6/7 代赛扬、奔腾、酷睿 i3/i5/i7 处理器。
标配处理器：Intel Celeron G3900TE 2.3 GHz（双核）。
内存：出厂标配 4 GB DDR4，最大可扩展至 32 GB DDR4。
显卡：处理器集成显卡，无需独立显卡。
存储：标配 1 个 2.5 英寸硬盘 / SSD 插槽 + 1 个 CFast 卡插槽；板载 SATA RAID 1 阵列，支持数据冗余备份。
4. 板载标准接口
网口：2 × 100/1000BASE-T 千兆以太网
视频：1 × DVI 接口
串口：1 × RS232
USB：4 × USB 3.0
5. 操作系统支持
可搭载多款主流工业系统：
Windows 7 专业版 / 旗舰版、Windows Embedded Standard 7、Windows 10 IoT Enterprise、Windows Server 2016；
注：第 7 代酷睿处理器仅支持 Win10 64 位 / Win Server 2016。
扩展插槽方案
机身可选购扩展背板，新增2 个标准插卡插槽，插卡最大长度 190 mm，扩展区位于机身右侧，前方配有铝合金盖板，无需拆开主机核心腔体即可插拔板卡，维护便捷。提供三种背板选型：
C9900-B506：双 PCIe x1 插槽
C9900-B510：双 PCI 插槽
C9900-B514：1 个 PCI + 1 个 PCIe 混合插槽
扩展机型机身整体加宽 70 mm、加深 18 mm，插槽由主机内部供电。
全系列选配部件（按类别划分）
1. 处理器升级（替换原厂赛扬 CPU）
均为英特尔第 6/7 代桌面级工业处理器，标注性能等级（TC2/TC3）：
C9900-C607：奔腾 G4400TE 2.4 GHz（双核）
C9900-C608：酷睿 i3-6100TE 2.7 GHz（双核）
C9900-C618：酷睿 i3-7101 (T) E 3.4 GHz（双核，仅支持 Win10/Server2016）
C9900-C609：酷睿 i5-6500TE 2.3 GHz（四核）
C9900-C619：酷睿 i5-7500 (T) 2.7 GHz（四核，仅支持 Win10/Server2016）
C9900-C610：酷睿 i7-6700TE 2.4 GHz（四核）
C9900-C620：酷睿 i7-7700 (T) 2.9 GHz（四核，旗舰性能）
2. 内存扩容
C9900-R270：升级至 8 GB DDR4
C9900-R271：升级至 16 GB DDR4
C9900-R272：升级至 32 GB DDR4
3. 存储介质（SSD / CFast）
2.5 英寸 3D 闪存 SSD（替代机械硬盘）
C9900-H750：240 GB
C9900-H746：480 GB
C9900-H760：960 GB
标准 CFast 卡（宽温型）
C9900-H583 / H587 / H624：分别为 40G、80G、160G
混合替换款（CFast 替代 2.5 寸盘）
C9900-H584 / H588 / H625：40G、80G、160G CFast
存储位改造：C9900-D190，改为双 CFast 插槽（取消 2.5 寸盘位）
4. 接口扩展卡 / 模块
C9900-E238：扩展一路 DVI-D 接口（仅带扩展槽机型可用）
C9900-E294：新增 DisplayPort 视频口（最大 1920×1080，与第二 DVI 互斥）
C9900-E308：光电隔离 RS232 串口（PCIe 接口）
FC9071：单路千兆以太网 PCIe 扩展卡
5. 机械配件
C9900-M653：侧壁安装板（替换标配后壁安装板）
6. UPS 供电与电池组件
C9900-U209：集成式 UPS 模块（内置在 24V 电源内，不含电池）
C9900-U330：DIN 导轨安装外置电池组（3.4 Ah，阀控铅酸电池，工作 0~50℃，适配上述 UPS 模块）
应用与配套方案
典型组合：C6920 工控机 + 倍福 DVI/USB 系列控制面板 + TwinCAT 自动化软件，构成完整机床、产线控制平台。
总线应用：双千兆网口分工明确，一路作为 EtherCAT 实时总线，一路用于常规网络 / 远程访问，拓扑灵活。
数据安全：板载 SATA RAID 1，配合 CFast/SSD 存储，提升设备运行稳定性与数据可靠性。
