Beckhoff CU8800-0010 USB 发射延长器（TX）
时间: 2026-06-16浏览次数：
Beckhoff CU8800-0010 USB 发射延长器（TX）
Beckhoff CU8800-0010 USB 发射延长器（TX）
产品概述
1. 核心功能与定位
CU8800-0010 是工业级 USB 发射延长端，搭配接收端 CU8850 / CU8860 使用；标准 USB 线缆最长仅 5m，该模块可将 USB 传输距离拓展至最大 50m，专为工业现场 USB 信号长距离传输设计。
2. 主要特性
供电方式：由 USB 5V 总线供电，无需外接独立电源；
协议兼容：支持 USB 1.1 标准，兼容 12 Mbps（全速）、1.5 Mbps（低速）两种速率；
传输介质：采用通用 CAT5 五类网线进行长距离传输；
安装形式：集成 DIN 导轨卡扣，适配标准工业导轨；
结构：紧凑型工业设计，体积小巧。
3. 接口定义
设备共两组物理接口，附带完整引脚定义：
X10：USB-B 母口（上行输入端）
标准 USB-B 接口，用于连接工业 PC 主机，引脚：1=VCC、2=Data-、3=Data+、4=GND，带屏蔽层。
X20：RJ45 网口（延长输出端）
用于接 CAT5 网线连接远端 USB 接收模块，8 针引脚定义：1/7=15V USB 供电、2/8=GND、3=USB Rx+、4=USB Tx+、5=USB Tx-、6=USB Rx-。
4. LED 状态指示灯（共 5 路）
表格
指示灯 状态说明
P10（电源） 灭 = 无供电；常绿 = USB 5V 供电正常
P20（USB 运行） 灭 = USB 正常工作；常红 = USB 进入挂起模式
P21（USB-E 供电） 灭 = 15V 输出未激活；常绿 = 对外 15V 供电正常
P22 灭 = 无外接设备；常绿 = 连接 12Mbps 全速 USB 设备
P23 灭 = 无外接设备；常绿 = 连接 1.5Mbps 低速 USB 设备
安装与接线
1. 运输与开箱
运输：设备抗振性一般，必须使用原厂包装，避免强冲击、剧烈温差。
凝露要求：低温 / 温差大环境转运后，需静置至室温；若产生凝露，静置 12 小时后方可通电。
开箱检查：清点货品、检查外观破损，保留原包装用于二次转运，妥善保管配套文档；出现问题立即联系倍福售后。

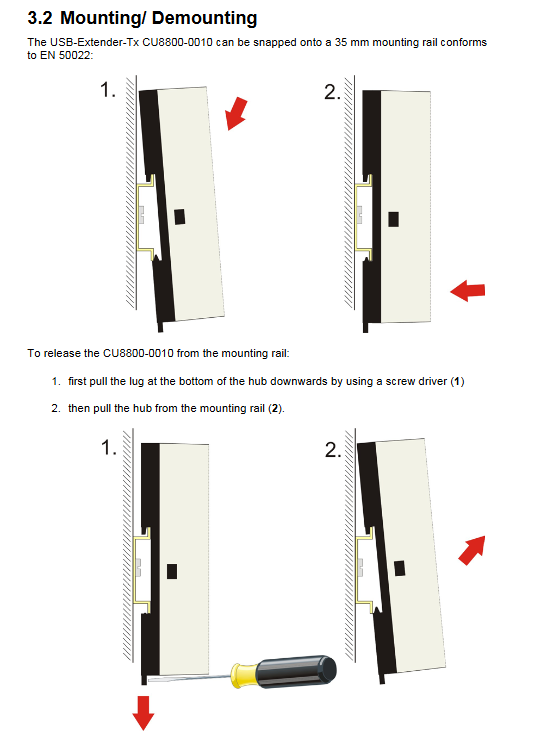

2. 导轨安装 / 拆卸
安装：模块自带卡扣，直接卡装在EN 50022 标准 35mm DIN 导轨上。
拆卸：用一字螺丝刀下压底部卡扣，再将模块从导轨取下。
3. 接线规范与顺序
前置要求：先关闭所有相连设备、断开全部电源，再进行线缆连接。
接线顺序：先接 USB-B 口（连接工业 PC）→ 再接 RJ45 网口（接 CAT5 网线至接收端）。
重要提醒：必须先插好 USB 线缆，再启动工业 PC，否则会触发过流告警。
UL 合规要求：本模块不可接入无限制功率的 USB 电源。
运行架构与使用

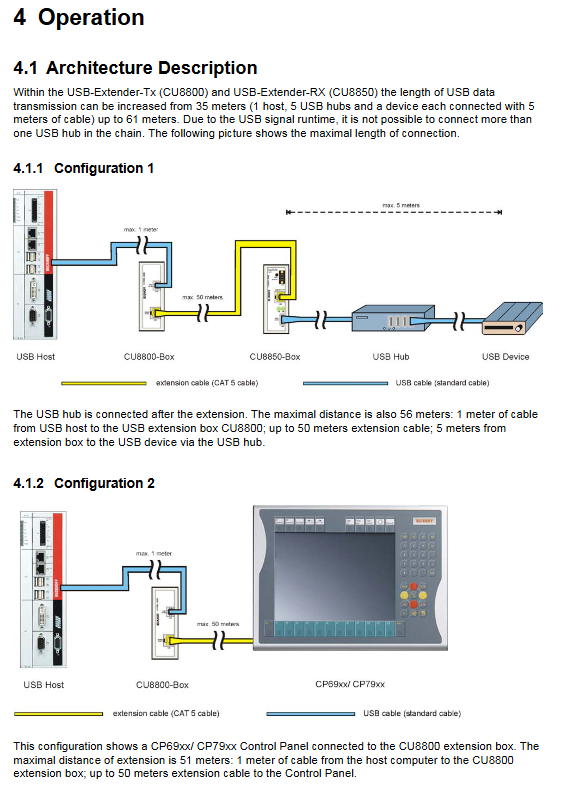

1. 典型应用拓扑与距离限制
模块需搭配 CU8850/CU8860 接收端组成完整 USB 延长系统，分两种常用配置，同时明确布线总长限制：
配置一（延长线后接 USB 集线器）
PC 至本模块：≤1m；CAT5 延长网线：≤50m；延长端至 USB 设备：≤5m；总最长 56m。
限制：整条链路中仅允许接入 1 个 USB 集线器，受 USB 时序限制不可级联更多。
配置二（直连倍福 CP69xx/CP79xx 系列控制面板）
PC 至本模块：≤1m；CAT5 延长网线：≤50m；总最长 51m，该场景无额外集线器。
2. 日常维护与清洁
清洁操作：务必先断开所有电源，使用柔软湿布擦拭；严禁腐蚀性清洁剂、稀释剂、硬质刮擦工具。
设备本体：属于免维护设计，无需定期保养。
3. 停机与报废
停机：依次关闭后端设备、断开网线、拔除 USB 线。
报废：遵循当地电子废弃物法规分类回收；外壳为聚碳酸酯 / PA6.6 塑料可回收，金属件、电路板按电子垃圾规范处置。
机械与电气技术参数
基础规格
接口：1 路 USB-B 输入、1 路 RJ45 延长输出；
支持协议：USB 1.1，速率 12 Mbps / 1.5 Mbps；
整机重量：约 95g；
外形尺寸：宽 34mm × 高 100mm × 深 76mm。
电气参数
输入供电：USB 5V DC，最大输入电流 500mA；
整机功耗：最大 25mA；
远程输出：RJ45 端输出 15V DC，最大 150mA；
线缆限制：本地 USB 线≤1m，CAT5 延长网线≤50m。
环境条件
工作温度：0℃ ~ +55℃；
储运温度：-25℃ ~ +70℃；
相对湿度：5% ~ 95%，无凝露。
性能与防护
防护等级：IP20（仅柜内使用）；
抗干扰 / 机械性能：符合 EN 60000-6-2、EN 60000-6-4、EN 60068 振动 / 冲击标准；
安装方式：标准 35mm DIN 导轨，安装方向不限。
合规认证
拥有 CE、UL 认证；
符合美国 / 加拿大 FCC A 类工业数字设备标准，商用环境合规，民用环境易产生射频干扰；
提示：私自硬件改装会导致 FCC 认证失效。
