Beckhoff AX2000 系列数字伺服放大器
时间: 2026-06-16浏览次数：
Beckhoff AX2000 系列数字伺服放大器
Beckhoff AX2000 系列数字伺服放大器
产品整体介绍
1. 产品定位与规格
AX2000 为模块化数字伺服放大器，主打中小功率伺服驱动，适配同步电机、直线电机、部分第三方电机，支持转矩、转速、位置三闭环控制，具备电子齿轮、主从跟随、脉冲方向控制等功能。
电流档位：1.5A / 3A / 6A / 10A / 14A / 20A 多规格机型；
供电：三相 208~480V AC、单相 230V AC，适配 50/60Hz 电网；
控制电源：24VDC（-0%~+15%）。
2. 结构与外观
柜体导轨安装设计，防护等级 IP20；
正面配备两位按键 + 三位数码管显示屏，用于参数查看、本地设置、故障代码显示；
机身集成多组标准接口，支持扩展卡插槽，整机结构紧凑。
3. 核心硬件特性
功率单元：采用 IGBT 模块，内置整流、逆变、制动回路；标配内置制动电阻，支持外接制动电阻扩展；
控制回路：电流环 62.5μs、速度环 65/250μs、位置环 250μs，动态响应优异；
编码器兼容：全面支持 Resolver 旋转变压器、SinCos、EnDat、Hiperface、BiSS、增量式编码器、SSI 等主流反馈类型；
接口能力：标配模拟量给定、数字 IO、RS232、CANopen；可选多种现场总线扩展卡。

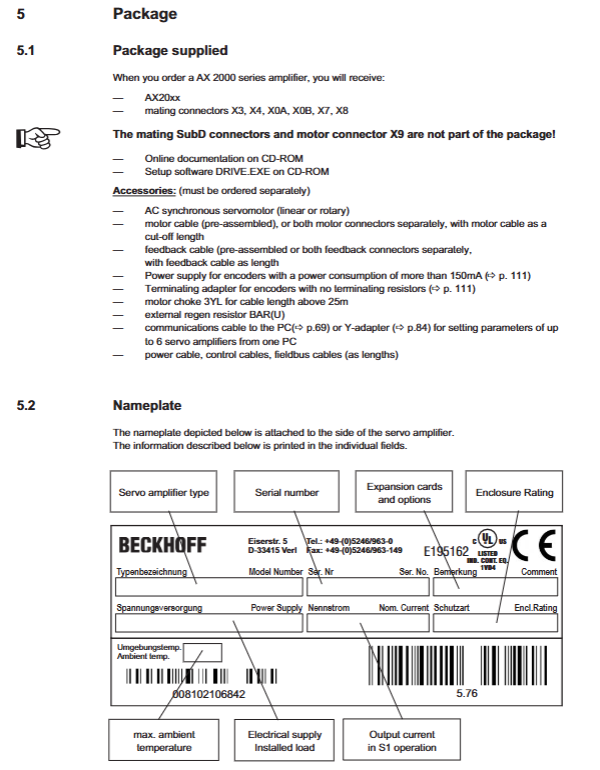

4. 铭牌与型号规则
铭牌标注型号、序列号、电气参数、认证、生产日期；型号编码区分电流规格、硬件版本、选配功能。
技术参数
1. 环境与机械参数
工作温度：0~45℃，超温需降功率；储运温度：-25~70℃；
湿度：5%~95% RH，无凝露；污染等级 2；
海拔：1000m 内不降容，1000~2500m 每 100m 降功率 1.5%；
抗振、噪音符合工业标准，运行噪音≤45dB (A)。
2. 电气参数
主回路：三相 208~480V AC，支持单相供电；直流母线最高 848V；
24V 控制电源：外部隔离供电，内置 3.15A 保险丝；
制动回路：区分内置 / 外置制动电阻，明确阻值、持续功率、峰值功率；

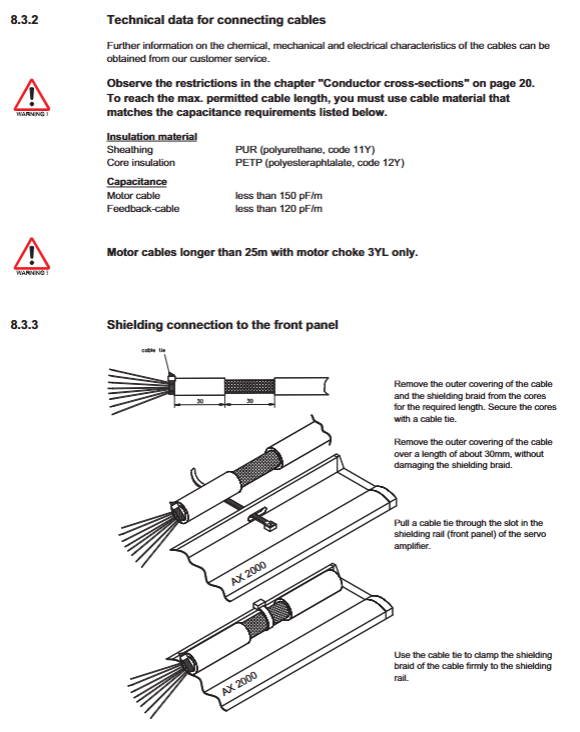

线缆规格：按电流匹配线径，区分动力线、反馈线、控制线的线径、电容、屏蔽要求。
3. 接口电气规格
模拟量输入：±10V 差分，分辨率 1.25mV，用于速度 / 转矩给定；
模拟量输出：±10V，用于转速、电流监测；
数字 IO：光电隔离，兼容 PLC 标准电平；
通讯接口：RS232、CANopen（默认 500kbit/s）。
运输、存储与开箱
运输：必须使用原厂包装，避免强冲击、剧烈温变；全程做好防静电；
存储：存放温度 - 25~55℃，堆叠有层数限制；存储超 1 年，上电前需对直流母线电容进行活化（单相 230V 空载运行 30 分钟）；
凝露处理：温差导致结露时，静置至完全干燥再通电；
开箱检查：核对货品、配件、文档，检查外观破损，异常联系厂商。
机械安装
安装位置：仅限密闭控制柜内，采用 DIN 导轨垂直安装；
散热要求：上下预留通风空间，禁止遮挡风道，依靠自带风扇散热；
周边要求：远离强磁场设备，安装板需为导电镀锌板，保证整体等电位；
安装尺寸：提供全系列机型外形、开孔、间距图纸，明确安装公差。
电气安装（重点）
1. 布线总则
强弱电分离，动力线与控制线间距≥200mm；
所有线缆必须屏蔽，屏蔽层单端 / 规范接地；
禁止带电接线，接线前切断总电源并挂牌锁定。
2. 接口接线详解
整机接口按功能划分，含完整引脚定义、接线图：
主电源接口 (X0)：三相 / 单相市电输入，区分不同电网接法；
24V 控制电源 (X4)：隔离供电，严禁与主回路共地；
直流母线 (X7)：支持多台驱动器并联共母线，母线线缆有长度与规格限制；
制动电阻接口 (X8)：默认短接使用内置电阻，拆除短接方可外接制动电阻；
电机接口 (X9)：集成电机动力线、抱闸、温度检测，线缆长度＞25m 必须加装电机电抗器；
反馈接口：分 Resolver、各类编码器专属接口，明确线缆长度、终端电阻要求；
通用 IO / 模拟量接口 (X3)：包含使能、正负限位、急停、模拟给定 / 监测、继电器输出（BTB/RTO 运行信号）。
3. 通讯接口
RS232(X6)：用于 PC 联机调试、参数上传下载，使用专用交叉串口线；
CANopen(X6)：遵循 DS301/DS402 协议，支持多种波特率，总线两端需接 120Ω 终端电阻。
4. 接地系统
区分模拟地 (AGND)、数字地 (DGND)、电源地 (XGND)、保护地 (PE)，要求各类地线按规范短接，保证系统等电位，抑制干扰。
5. 熔断器选型
区分主回路、24V 回路、制动回路的保险丝规格，分别给出 CE、UL 标准下的选型方案。
运行逻辑与停机功能
启停逻辑：由硬件使能 + 软件使能双重控制，上电自检后进入待机状态；
停机模式
0 类停机：直接切断主电源，非受控停机；
1 类停机：受控制动后再切断主电，24V 保持供电；
2 类停机：全程带电，仅执行减速停机；
故障响应：出现故障时，BTB/RTO 继电器断开，驱动器封锁输出，电机脱扭矩，抱闸自动动作。
调试软件与操作
1. 调试软件 DRIVE.EXE
适配系统：Windows 95/98/2000/ME/NT/XP，不支持 Linux/DOS；
硬件要求：普通 PC + 串口，支持 USB 转串口；
核心功能：参数配置、电机整定、编码器设置、运动任务编辑、状态监控、示波器功能、参数保存 / 恢复。
2. 快速调试流程
硬件接线完成并复检；
安装软件、建立 PC 与驱动器串口连接；
基础设置：电网电压、制动模式、单位；
电机参数录入、编码器类型选择与整定；
点动测试、运行调试；
参数保存至 EEPROM。
3. 本地按键与数码管操作
机身双按键可实现本地参数修改、总线地址 / 波特率设置；数码管区分状态码、报警码、故障码，直观显示设备运行、异常信息。
4. 多轴系统
支持多台 AX2000 通过总线组网，单台 PC 可统一调试最多 6 台驱动器，需设置不同 CAN 节点地址与统一波特率。
扩展模块与选配配件
1. 各类扩展卡（插槽式）
I/O-14/08 卡：扩展 14 路数字输入、8 路数字输出，用于运动任务触发、信号反馈；
PROFIBUS DP 卡：工业总线扩展，适配主流 PLC 系统；
SERCOS 光纤总线卡：高速光纤通讯，抗干扰性强，含状态指示灯与地址设置；
DeviceNet 卡：现场总线扩展，支持地址、波特率拨码设置；
EtherCAT 卡：实时以太网扩展；
2CAN 模块：分离 RS23 与 CAN 接口，解决共用接口冲突。
2. 功能选件
-AS 安全重启锁：内置安全继电器，实现人员防护，满足 EN954-1 安全等级，无需频繁通断主接触器，保护触点；
编码器配件：终端适配器、Hall 转接模块、外置编码器供电电源；
电抗器、外置制动电阻等外围配件。
故障、报警与排查
1. 代码分类
故障码 (Fxx)：严重故障，驱动器立即封锁输出，如过压、欠压、过热、编码器故障、电机缺相等；
警告码 (nxx)：预警信息，设备可继续运行，如过载预警、缺相提示等。
2. 常见问题与解决方案
整理通讯异常、电机抖动、跟随误差、电机过热、轴漂移、运行卡顿等典型问题，从参数、接线、屏蔽、接地、硬件多个维度给出排查方案。
3. 故障复位
区分可软件清除故障、必须断电复位故障，规范复位操作流程。
维护、报废与合规
日常维护：设备主体免维护；定期除尘，禁止高压气、水冲洗；
长期停机：断开所有电源，做好防护；存储超周期务必活化电容；
报废处置：按当地电子废弃物法规分类回收；
合规认证：产品符合 CE、cULus、北美安全标准，满足 EMC、低压、机械指令。
