Beckhoff AX8000 模块化多轴伺服系统
时间: 2026-06-16浏览次数：
Beckhoff AX8000 模块化多轴伺服系统
Beckhoff AX8000 模块化多轴伺服系统
产品整体概述
AX8000 为模块化共直流母线多轴伺服系统，采用背板快速互联（AX-Bridge）架构，模块组合灵活，依托 EtherCAT 总线通讯，集成驱动、安全、编码器接口，分为五大类核心模块，同时支持丰富选件与第三方电机适配。
1. 全系列模块分类及型号释义
（1）电源模块 AX86xx
AX8600：直流输入电源模块，适配直流母线供电；
AX8620：20A 单 / 三相通用电源模块，支持单相 100~240V、三相 200~480V；
AX8640：40A 三相专用电源模块，适配 200~480V 三相电网。

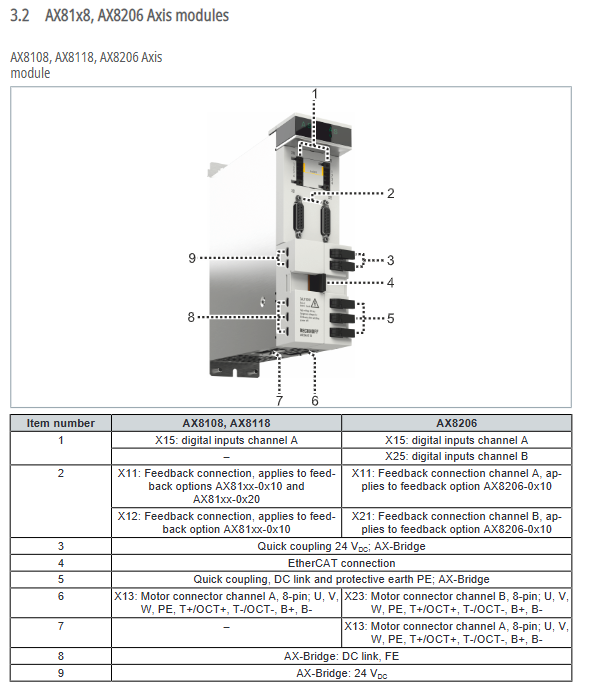

（2）单轴模块 AX81x8
AX8108：单轴 8A；
AX8118：单轴 18A；
AX8128：单轴 28A。
（3）双轴模块 AX8206
双通道 6A 伺服模块，一台模块驱动两台伺服电机，节省柜体空间。
（4）一体化组合模块 AX85xx
集成电源 + 单轴驱动二合一模块：
AX8525：25A 机型；
AX8540：40A 机型。
（5）电容模块 AX8810
外置储能电容模块，扩充直流母线容量，吸收制动能量、减少制动电阻损耗，优化系统能耗。
2. 模块命名规则
型号编码定义供电类型、轴数量、额定电流、安全功能、编码器接口、频率版本、硬件版本，可快速区分是否搭载 TwinSAFE 安全功能、编码器类型、高频两用版本。
3. 机身与铭牌信息
所有模块标配七段数码管状态显示屏；铭牌标注型号、序列号、额定电压 / 电流、频率、温度、认证、二维码、产地、各类合规标识（CE、cULus、UKCA、WEEE 等）。
4. 标配 / 可选功能
TwinSAFE 集成安全：分两档配置
基础版：支持 STO、SS1 安全停止，满足 Cat 4 / PL e / SIL 3；
高阶 Safe Motion 版：支持 SLS、SOS、SDI、SBC 等十余种安全运动功能，同安全等级。
编码器接口：支持 OCT 单电缆技术、EnDat 2.2/3、BiSS C、TTL、SinCos 等主流协议，可接主 / 辅编码器，兼容线性电机、第三方电机。
硬件接口：集成 EtherCAT 总线、数字量 IO、电机动力接口、抱闸、温度检测、外部制动电阻接口。
5. 核心产品特性
高动态响应：依托 EtherCAT + 分布式时钟，最小周期 62.5μs；
共直流母线架构：模块间 AX-Bridge 免工具快速互联，能量互通，节能降耗；
电机适配：支持倍福同步电机、直线电机，也可兼容异步、扭矩等第三方电机；
线缆规格：标配 OCT 单电缆方案，单电机线缆最长 100m；系统总线总长受拓扑与电抗器限制。
核心技术参数
1. 环境条件
工作温度：0~40℃；高于 40℃需降功率；
储运温度：-25~+55℃，温变速率≤20K/h；
相对湿度：5%~95%，无凝露；
安装海拔：1000m 内不降容，1000~3000m 每 100m 降容 1%；
机械性能：符合 EN 60068，抗振动、5G 抗冲击；
防护等级：整机 IP20，仅用于控制柜内部。
2. 电气参数
电网适配
单相：100~240V AC；
三相：200~480V AC；
AX8600 直流机型：120~680V DC。
直流母线：常态 565~680V，峰值最高 848V；
各模块额定电流、峰值电流、内部电容、损耗功率、制动功率、最小制动电阻阻值均有明确规格；
24V 控制电源：标称 24VDC（±10%），整组模块 24V 总供电上限 20A。
3. 尺寸与重量
区分窄体（AX8108/AX8206/AX8600/AX8620/AX8810）、宽体（AX8118/AX8128/AX8640）、组合模块（AX85xx）三类尺寸，标注安装开孔、外形尺寸与单台重量。
4. EMC 与合规
电磁兼容：EN 61800 系列，工业 C3 等级，选配滤波器可升级至民用 C2 等级；
认证：CE、cULus、UKCA、EAC，符合低压、EMC、RoHS、WEEE 等欧盟指令。
运输、存储与电容活化
运输：必须使用原厂包装，避免强冲击、剧烈温差；堆叠高度有限制（普通模块最多 8 层，组合模块最多 3 层）。
长期存储：
存储＜5 年：正常上电即可；
存储 **≥5 年 **（环境＞25℃时缩短至 3 年）：必须执行电容活化—— 接通主电空载运行 60 分钟，恢复电容性能。
凝露处理：温差导致结露时，静置至完全干燥再通电，防止短路。
机械安装
1. 安装前提
柜体安装板采用镀锌导电板，保证接地与 EMC；
模块必须垂直安装，上下预留通风空间，保证散热；
所有安装螺丝规格 M5，紧固扭矩6Nm；接地螺母扭矩 2.7Nm。
2. 安装流程
按统一孔位预制安装底板，兼容全系列模块；
先安装电源模块，再按电流从大到小依次排布轴模块、电容模块（电容模块紧邻电源模块效果最佳）；
利用 AX-Bridge 弹簧快速连接器实现模块之间母线、24V、总线互联，免工具对接；
模块间通过接地挂片跨接，形成等电位体。
3. 空间与散热要求
模块四周预留通风间隙，禁止遮挡风道；高温环境需额外加强柜内通风。
电气安装（重点规范）
1. 整体布线原则
强弱电分离，全部使用屏蔽线缆，屏蔽层单端 / 规范接地；
严格遵循接线顺序：先接地→再接信号线、电机线→最后接通主电；
所有端子按线径选型，遵循对应紧固扭矩。
2. 接地系统
保护地（PE）：主接地导线截面积≥10mm²，所有模块、柜体单点等电位；
功能地：保障 EMC 与抗干扰，严禁虚接、串接；
系统 0V 与 PE 等电位，符合 EN 60204 PELV 规范。
3. 各类接口接线详解

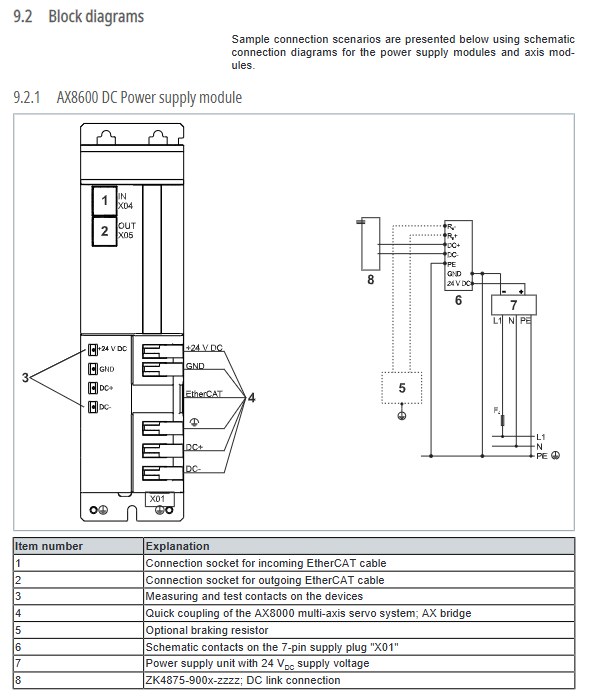

主电源接口：区分单相 / 三相 / 直流机型端子定义，适配不同线径与插头；
外部制动电阻：原厂端子默认短接（使用内置制动），外接电阻需拆除短接，并匹配阻值与功率；
直流母线：AX-Bridge 互联，禁止外接第三方直流母线跨组；
EtherCAT 总线：标准 RJ45 接口，串型拓扑，网线最长 100m；
编码器接口：分双 D-sub、单 D-sub 规格，明确 EnDat/BiSS/TTL/SinCos 各引脚定义，单接口输出最大 250mA；
电机接口：集成动力线、抱闸、温度传感器、OCT 信号，区分不同机型插头规格；
数字 IO：普通 IO 与 TwinSAFE 安全 IO 引脚、滤波时间不同，安全 IO 响应时间 4ms。
4. 漏电流与漏电保护器选型
伺服存在固有漏电流，禁止 A/AC 型漏保，必须使用B 型（交直流通用），额定动作电流≤300mA；手册给出各模块在不同电压下的最大漏电流参考值。
5. 电网适配
支持 TN、TT 接地电网；IT、隔离 Delta 等非接地电网必须加装隔离变压器，并给出不同电网的接线拓扑图。
6. 熔断器 / 断路器配置
分CE 标准、UL 标准两套选型方案：
主回路：区分 gG 熔丝、C 特性断路器、UL Class J 熔丝；
24V 控制回路：统一标配 20A 保护；
给出不同模块对应的最大短路耐受电流（SCCR）。
7. 线缆长度限制
无进线电抗器：单电机线缆最长 25m，系统总线总长≤300m；
搭配进线电抗器：单电机线缆最长 100m，系统总线总长≤500m；
线缆超长需在 TwinCAT 驱动参数中手动录入实际长度。
系统规划与配套配件
1. 系统容量计算
直流母线电容总容量校核：不同电源模块支持的最大总电容不同，整组电容不得超限；
24V 控制电源功率核算：统计所有模块、电机抱闸总电流，预留余量；
电机电流、同时系数选型，手册附计算示例。
2. 标配 / 选配配件
制动电阻：内置 / 外置两款，分标准型、IP65 防护型；
进线电抗器：抑制电流尖峰、压降；
EMC 滤波器：适配 C2/C3 不同电磁环境；
专用连接线缆、DC link 互联线、隔离变压器等。
调试、运行与日常维护
1. 上电前检查
机械安装、接线、接地全部复核；
绝缘测试、耐压测试必须断开所有模块连线，避免设备损坏；
检查急停、安全回路完好。
2. 调试流程
使用 TwinCAT + TwinCAT Drive Manager 2 进行配置：总线扫描、模块配置、电机参数录入、编码器整定、功能测试。
3. 运行监控
通过模块数码管、TwinCAT 实时查看状态：EtherCAT 通讯、母线电压、轴状态、安全回路、故障代码。
4. 日常维护
设备主体免日常维护；
定期除尘，禁止水洗、高压气吹、腐蚀性清洁剂；
长期停机按周期做电容活化。
停机、拆机与报废
停机拆机：正常停机→切断总电源→等待 30 分钟释放高压→依次拆线、拆卸模块；
报废处置：按 WEEE 指令分类回收金属、电路板、线缆、电池等电子废弃物，各地需遵循当地法规。
故障排查（核心现象）
数码管报错、EtherCAT 通讯异常：检查总线接线、终端、模块配置；
过压 / 欠压：核查输入电网、直流母线、制动回路；
电机无法运行：检查动力线、编码器、抱闸、安全回路（STO）；
过载 / 过热：核对电机参数、负载、通风环境；
编码器故障：检查接线、协议匹配、线缆长度。
