Beckhoff CP27xx 嵌入式面板 PC使用手册
Beckhoff CP27xx 嵌入式面板 PC使用手册

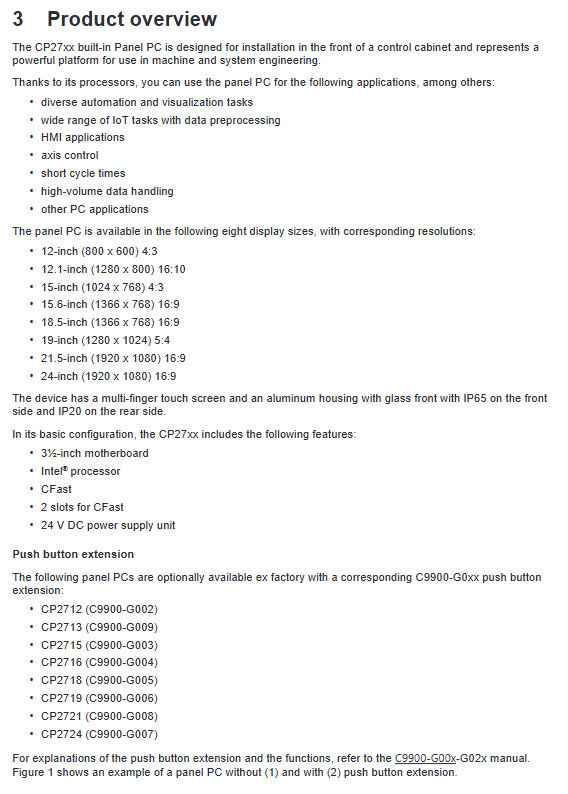

产品整体介绍
1. 硬件基础配置
显示规格：共 8 款尺寸，涵盖 12/12.1/15/15.6/18.5/19/21.5/24 英寸，分辨率与屏幕比例各不相同，标配多点触摸屏。
机身结构：铝合金前面板（可选不锈钢面板，适配高卫生场景），后置夹紧扳手，支持控制柜快速嵌入式安装；配备独立盖板，可便捷检修电池与存储介质。
核心硬件：搭载 Intel 处理器、3.5 英寸主板、双 CFast 存储插槽、24VDC 供电，部分机型可选配外置按键扩展模块。
2. 标配接口（背部接口区）
所有接口集中在设备底部，附带完整引脚定义：
X103（DVI）：纯数字视频接口，用于外接显示器。
X104~X107（4 路 USB）：分两代机型，0010 版本全为 USB2.0；0020 版本 2 路 USB3.0+2 路 USB2.0。
X108/X109（双千兆 RJ45 网口）：支持 100/1000Mbps，网线最大长度 100m；端口控制器不同，适配不同 EtherCAT 周期：X109 支持≤1ms 周期 + 分布式时钟，X108 适配＞1ms 周期。网口双指示灯分别显示连接状态与传输速率。
X110（8 针电源接口）：主供电 24VDC（5 脚负极、6 脚正极）；1/2 脚可外接 UPS 电池，3 脚为 27V UPS 输出，4 脚保护地，7 脚 PC-ON 启停输入，8 脚电源状态输出；配套插头型号 C9900-P926，适配最大 1.5mm² 线缆。
3. 可选扩展配置
外置接口：可拓展前置 USB、RS232/RS422/RS485 串口（带隔离、过压保护）。
PCIe 模块插槽：部分机型可选配，用于拓展功能模块。
密封配件：不锈钢面板机型配备硅胶密封圈，可单独订购更换。
4. 铭牌信息
铭牌标注设备型号（后四位代表设备代次）、序列号、生产日期、CPU、内存、存储、接口 MAC 地址、各类认证、配件型号等完整硬件信息。
5. 软件适配要求
根据设备代次规定TwinCAT 最低兼容版本，建议使用最新版本以保证全部功能与性能。
设备调试与安装（投运流程）
1. 运输与拆箱
设备抗振但不耐强冲击、大幅温差，必须使用原包装转运；若因温差产生凝露，需静置12 小时后方可通电。拆箱后核对货品、检查外观破损，异常立即联系售后，并留存原包装。
2. 柜体安装要求
柜体开孔壁厚：常规机型 1~5mm，不锈钢面板机型 1~3mm。
空间要求：设备上下预留 5cm 通风空间，避免过热；规避强光反射与阳光直射。
安装方式：利用后置夹紧扳手固定，使用 3mm 内六角扳手操作，安装后检查密封性。
3. 触摸屏使用与防护
仅可裸手或佩戴无硬质颗粒的手套操作；可选配原厂保护膜，并提供标准贴膜、撕膜步骤；可通过 Display Control Tool 设置亮度、屏保、清洁模式。
4. 线缆与插头装配
详细说明 8 针电源插头、应力消除壳体的组装与拆解流程，规范剥线、压接、接线、卡扣等操作步骤。
5. 接地规范
需同时做保护接地与功能接地，接地导线截面积 **≥4mm²**；遵循 EN 60204-1 标准，供电 0V 与 PE 等电位，外接设备保持电位一致，保障人身安全与 EMC 电磁兼容。
6. 接线与供电规则
操作顺序：先接地→连接所有数据线→最后接入 24VDC 电源。
电气参数：输入电压范围 22~30VDC，设备端电压不得低于 22V；供电回路熔断器最大 4A。
UPS 配置：可搭配 C9900-U330、C9900-U332 两款原厂外置电池包，支持断电续航，可联动第二台显示器。
7. 开关机规范
严禁运行中直接断电，易造成数据丢失、UPS 电池早衰。
支持PC-ON 引脚远程启停：输入 0V 开机、24V 关机；电源状态输出可联动外部接触器，最大负载 0.5A。
新机需手动安装外接硬件、UPS 配套驱动。
Beckhoff Device Manager（设备管理工具）
功能：设备上电自动启动，用于硬件 / 软件诊断、状态监测、远程配置，提前预判故障、减少停机。
默认账号：用户名 Administrator，密码1；首次启动必须修改默认密码，同时建议设置 BIOS 密码。
启动方式：本地浏览器输入localhost/config可手动唤起。
密码要求：长度不少于 10 位，组合大小写、数字、特殊字符，保障安全。

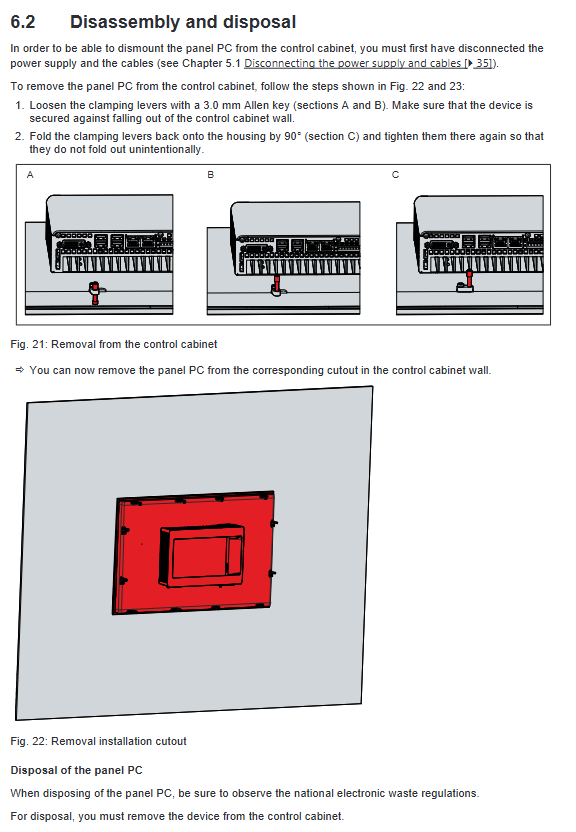

设备停用、拆卸与报废
断电拆线流程：正常关机→切断 24V 电源→依次拔除电源、数据线→最后断开接地；雷雨天气禁止操作。
柜体拆卸：先松开并复位夹紧扳手，再取出设备，全程做好防坠落防护。
报废处置：整机拆解后，严格按照当地电子废弃物法规分类回收；存储介质报废前需清除或销毁数据。
日常维护与部件更换
1. 清洁规范
清洁前通过 Display Control Tool 开启清洁模式（5~120 秒可调），防止误触控。
可用玻璃清洁剂、酒精、汽油；禁止研磨剂、钢丝、高压水枪、蒸汽设备、压缩空气。
必须清洁屏幕玻璃边缘，避免残留液体引发触控故障；作业环境保持 0~55℃。
2. 预防性更换周期（建议）
主板电池、UPS 电池：5 年
机械硬盘：5 年（高温环境缩短周期）
风扇：7 年
CFast/SSD 等闪存介质：10 年
3. 防静电要求
拆机更换部件必须做好 ES 静电防护（防静电手环、防静电台面等），防止静电击穿电子元件。
4. 可更换部件操作
主板电池：型号 CR2032（3V 锂锰电池），严格区分正负极；禁止充电、拆解、投入火中，废旧电池单独回收。
CFast 存储介质：按压弹出式设计，更换前使用 Beckhoff Service Tool（BST）备份系统镜像；无备份可联系售后获取原厂系统。
硅胶密封圈：仅不锈钢面板机型配备，老化后可订购对应配件更换。
故障排查
整理常见故障、诱因及解决方案：
故障现象 原因 处理方式
设备完全无反应 供电中断、线缆故障 检查供电与接线，无效联系售后
无法完成开机自检 BIOS 设置异常 恢复 BIOS 默认设置，仍故障联系售后
系统启动但控制功能异常 软件或外部设备问题 联系设备 / 软件厂商
屏幕黑屏、功能间歇性异常 背光损坏、内部硬件故障 联系售后检修
触摸屏失灵 接地不良、操作人员未有效接地 重新做可靠接地，人员接触地面
TwinCAT USB 通讯报错 默认周期 10ms 调整周期至 50~80ms
备注：屏幕像素点瑕疵属于生产正常现象，不判定为故障。
核心技术参数
电气：额定 24VDC，工作电压 22~30VDC，内置 fTPM 2.0 安全芯片。
防护：前面板 IP65，背部 IP20。
机械性能：符合 EN 60068 标准，具备对应抗振动能力，抗冲击 5G（持续 30ms）。
电磁兼容：抗干扰 EN 61000-6-2，辐射发射 EN 61000-6-4。
温湿度：工作 0~55℃，储运 - 25~65℃；相对湿度≤95%，无凝露。
重量：不同尺寸、面板材质（铝 / 不锈钢）重量不同。
