Beckhoff CP69xx 工业嵌入式控制面板
时间: 2026-06-16浏览次数：
Beckhoff CP69xx 工业嵌入式控制面板
Beckhoff CP69xx 工业嵌入式控制面板
产品整体介绍
1. 硬件配置与外观
显示屏规格：5.7/6.5/12/15/19 英寸多款尺寸，对应不同分辨率与屏幕比例。
机身结构：钢板壳体 + 铝合金前面板，标配后置可旋转夹紧扳手，支持控制柜快速嵌入式安装，无零散配件。
面板类型：分为无按键、带功能键、数字键盘、全字母键盘四大款式，部分按键搭载可编程橙色 LED 指示灯。
供电：标准 24VDC 直流供电。

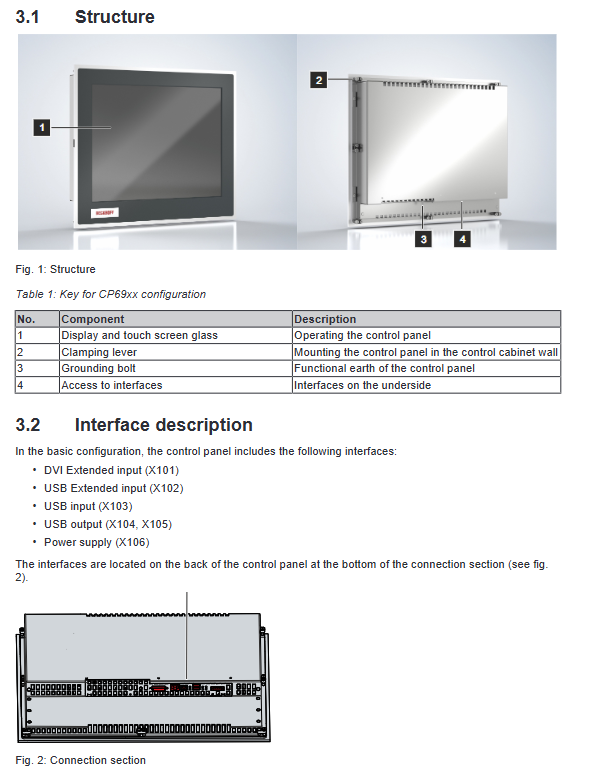

2. 接口定义（全部位于设备底部接口区）
整机共 5 组标准接口，附带完整引脚定义：
X101（DVI Extended）：扩展 DVI 视频输入，传输工控机图像信号，最远传输 50m；长距离使用时需将显卡 / 驱动的 DDC 传输速率设置为 **≤50kHz**，否则可能无画面。
X102（USB Extended）：RJ45 接口，搭配 CU8801 转换器实现 USB 2.0 信号延长，借助五类网线最远传输 50m，不可接入以太网交换机 / 集线器。
X103（标准 USB 输入 - B 口）：直连工控 USB 接口，最大布线距离 5m，兼容 USB2.0。
X104/X105（USB 输出 - A 口）：两路 USB 接口，用于外接外设，兼容 USB2.0。
X106（5 针电源接口）：24VDC 供电 + 保护接地；3 脚为接地、4 脚负极、5 脚正极，1/2 脚空置；适配线径最大 1.5mm²，配套插头型号 C9900-P927。
3. 状态指示灯（共 6 路）
3/4 号灯：分别对应两路 USB 接口工作状态；
5 号灯：供电电压正常；
6 号灯：24V 电源已接入；
1/2 号灯：无功能。
4. 铭牌信息
铭牌标注设备型号（后四位为设备代次）、序列号、生产日期、屏幕 / 触控 / 供电规格、接口标识、各类认证（CE/EAC/UKCA/FCC）、厂商信息等。
5. 按键功能
涵盖全系列标准按键：方向键、Home/End、PgUp/PgDn、Tab、Del/Ins、Enter、Backspace、Shift/Caps Lock/Ctrl/Alt、Esc、F1-F12 功能键等；系统快捷键可唤起系统菜单、属性窗口；功能键与专用按键逻辑由 TwinCAT 软件定义。
6. 配套线缆套件
提供多规格 DVI+USB 成套线缆，长度覆盖 1m~50m，部分长距离套件附带 USB 信号转换器、五类网线；同时支持 DisplayPort 转 DVI 线缆选配，满足不同工控机接口需求。
设备调试与安装（投运流程）
1. 运输与拆箱
设备抗振但不耐强冲击、剧烈温差，必须使用原包装转运。
温差大产生凝露时，需静置12 小时后方可通电。
拆后核对货品、检查外观破损，异常立即联系倍福售后，并保留原包装。
2. 控制柜安装要求
柜体开孔壁厚要求2~5mm，设备必须垂直安装，保证通风。
安装位置规避强光反射、阳光直射，保证屏幕可视角度。
安装步骤：将面板嵌入柜体开孔→用 3mm 内六角扳手将夹紧扳手外旋 90°→拧紧固定。
3. 线缆与插头装配
重点介绍 5 针电源插头 + 应力消除壳体的组装、拆解步骤，包含线芯剥线、压接线鼻、端子接线、卡扣固定等规范操作。
4. 接地规范
必须做保护接地 + 功能接地，接地导线截面积≥4mm²，保障人身安全与 EMC 电磁兼容。
遵循 EN 60204-1 标准：供电 0V 与 PE 等电位，外接设备电位保持一致。
5. 接线顺序与供电要求
操作顺序：先完成接地→连接所有数据线缆→最后接入 24VDC 电源。
供电参数：输入电压范围 22~30VDC，设备端电压不得低于 22V；供电回路熔断器最大 4A。
特殊说明：可用工控机 UPS 输出供电（仅单面板对接），保障断电后画面持续显示。
6. 触摸屏使用与防护
操作要求：仅可裸手或佩戴无硬质颗粒的手套操作，禁止尖锐硬物触碰。
保护膜：可选配原厂保护膜，文档详细给出贴膜、撕膜的标准步骤。
辅助工具：可通过 Display Control Tool 设置亮度、屏保、清洁模式。
设备停用、拆卸与报废
1. 断电拆线流程
正常停机→切断外部 24V 电源→依次拔除电源接头、数据线缆→最后断开接地；雷雨天气禁止操作。

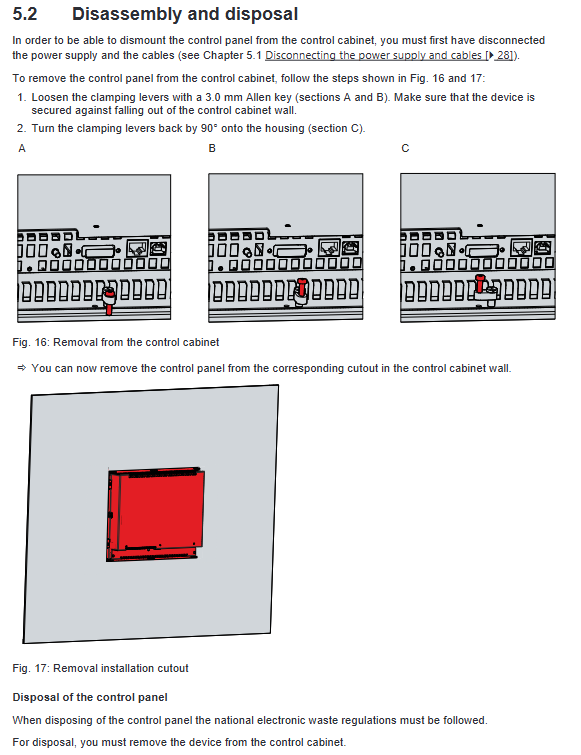

2. 柜体拆卸
先松夹紧扳手、回转复位，再取出面板；拆卸全程做好防坠落防护。
3. 报废处置
整机拆解后，严格遵循当地电子废弃物法规分类回收。
日常维护与清洁
清洁规则
可带电清洁，需先通过 Beckhoff Control Tool 开启清洁模式（时长 5~120 秒可调），防止误触。
可用玻璃水、酒精、汽油等清洁剂；严禁使用研磨剂、钢丝、高压水枪、蒸汽设备、压缩空气。
清洁时避免灰尘从背部接口进入，环境温度维持 0~55℃。
维修说明：设备无用户可自行维修部件，故障需联系官方售后。
备注：TFT 屏幕像素点瑕疵属于生产正常现象，不作为故障依据。
故障排查
整理常见故障、原因及对应处理方案：
故障现象 诱因 解决措施
面板完全无反应 供电中断、线缆故障 检查供电与接线，仍异常联系售后
画面黑屏 / 时亮时暗、局部失效 背光损坏、内部硬件故障 联系售后检修
触摸屏失灵 接地不良、操作人员未有效接地 重新做可靠接地，操作人员穿戴正常鞋袜接触地面
TwinCAT USB 通讯报错 系统周期默认 10ms 将周期调整至 50~80ms
核心技术参数
电气参数：额定 24VDC，工作电压 22~30VDC，NEC Class 2 标准。
防护等级：正面 IP65，背面 IP20。
机械性能：符合 EN 60068 标准，具备指定抗振动能力，抗冲击 5G（持续 30ms）。
电磁兼容：抗干扰 EN 61000-2，辐射发射 EN 61000-4。
温湿度：工作温度 0~55℃，储运温度 - 25~65℃；相对湿度≤95%，无凝露。
