Beckhoff CP60xx 嵌入式工业控制面板
时间: 2026-06-16浏览次数：
Beckhoff CP60xx 嵌入式工业控制面板
Beckhoff CP60xx 嵌入式工业控制面板
产品介绍
1. 产品用途与结构
CP60xx 为控制柜嵌入式工业控制面板，铝合金外壳，集成 TFT 显示屏、可选触摸屏 / 触控板、可选薄膜键盘；整体嵌入控制柜面板安装，专用于机械、工厂自动化场景。
2. 接口与引脚定义
核心采用CP-Link 同轴接口（BNC 接头） 实现通讯与供电，分为两路：
CP-Link A（数据）：1 脚 RXD、2 脚接地（GND）；
CP-Link B（数据 + 供电）：1 脚 TXD / 供电、2 脚接地（GND）；
保护接地：机身后侧配备接地螺栓，需做低阻可靠接地。
3. CP-Link 线缆套件
采用双同轴电缆传输，单套含 2 根 BNC 接口线缆，面板与工业 PC 之间最大布线距离 100m；提供 3m~100m 多种规格线缆，不同长度对应不同线缆型号与最小弯曲半径（25mm~50mm 不等）；线缆与接口带有红色标记，用于对接定位。
4. 产品系列与尺寸
分为 CP600x、CP601x、CP602x、CP603x 四大系列，涵盖6.5 英寸、10 英寸、12 英寸、15 英寸四种显示屏规格；文档详细标注各型号整机尺寸、控制柜开孔尺寸、面板厚度（2~5mm），单位均为 mm。
安装指导
1. 运输与拆箱
设备抗振性一般，不耐剧烈冲击，运输必须使用原包装。
温差较大环境运输易产生凝露，需静置至室温；若出现凝露，静置 12 小时后方可通电。
拆箱流程：保留原包装用于二次转运；核对货品清单；检查外观运输破损；出现货损、货品不符，立即联系倍福售后。

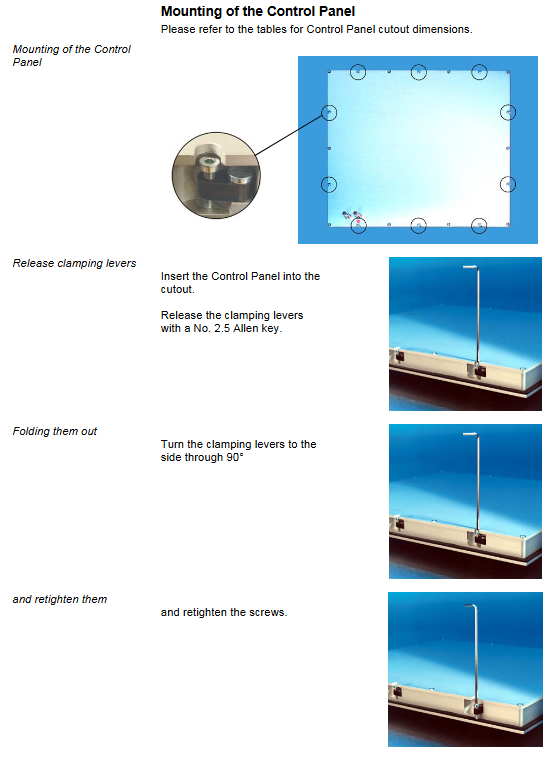

2. 面板安装（控制柜嵌入式）
使用 2.5mm 内六角扳手松开夹紧扳手，将面板嵌入控制柜开孔；
将夹紧扳手旋转 90° 并重新拧紧螺丝，完成固定。
3. 接线规范（安全要求 + 操作顺序）
（1）通用禁忌
爆炸危险区域、雷雨天气禁止插拔线缆接头；
插拔接头必须手持接头本体，严禁拉扯线缆。
（2）接线步骤
彻底切断控制面板供电；
依次连接所有 CP-Link 线缆，对准红色标记精准对接，拧紧所有接头；
确保保护接地可靠连接；
全部接线完成后，再恢复设备供电。
操作使用说明
1. 开关机规则
设备无独立电源开关，接通 CP-Link 供电后自动启动。
严禁软件运行过程中断电：设备搭载 CF 卡存储，软件会持续读写数据，强行断电极易造成文件损坏、数据丢失；部分账户无关机权限，违规断电风险更高。
2. 触控与按键操作规范
薄膜键盘：仅允许用指尖操作，禁止使用触控笔、硬物按压。
触摸屏 / 触控板：可使用指尖或专用触控笔；佩戴手套操作时，手套表面不得夹杂金属碎屑、玻璃渣等硬质颗粒。
3. 按键功能说明
涵盖全套标准按键功能：方向键、Home/End、PgUp/PgDn、Tab、Del、Ins、Print Screen、Pause、Enter、Backspace、Shift、Caps Lock、Ctrl、Alt、Esc、F1~F12 功能键等。
系统快捷键可唤起 Windows 系统菜单、对象属性窗口；
功能键、面板专用特殊键功能由配套软件定义，特殊按键配备软件可控橙色 LED 指示灯；
不同型号面板按键数量存在差异。
维护、应急与报废处理

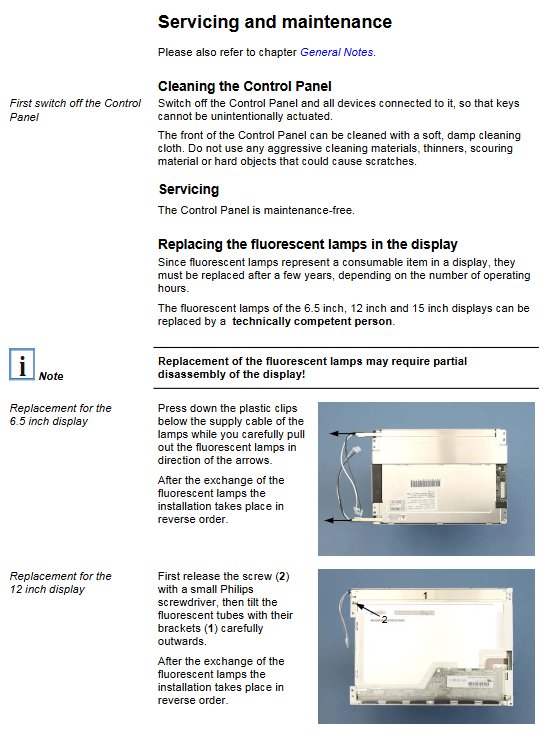

1. 日常清洁
先断开所有设备电源，避免误触按键；使用柔软湿布清洁面板正面；禁止使用腐蚀性清洁剂、稀释剂、磨砂材质工具及硬质物体，防止刮伤屏幕与面板。
2. 设备维保
整机主体为免维护设计。
显示屏荧光灯管更换：灯管属于消耗品，6.5/12/15 英寸灯管可由专业人员更换，需局部拆解屏幕；文档分型号标注拆卸步骤，并提供专用灯管配件型号（C9900-L360/L364/L366）。
3. 应急处置
发生火灾时，使用干粉灭火器或氮气灭火。
4. 报废处理
整机完全拆解，金属外壳进行金属回收；
灯管、电路板等电子元器件，严格遵循当地电子废弃物法规分类处置。
故障排查、技术参数
1. 故障排查
明确常见故障、原因及解决方案，特别说明：TFT 显示屏像素点瑕疵为生产正常现象，不属于质量问题，不予受理投诉。
故障现象 故障原因 处理措施
工控机启动后面板无反应 工控机断电、CP-Link 线缆未接 / 接错 检查供电；按红色标记重新对接线缆，仍异常联系售后
工控机无法正常启动 软驱内有软盘、硬盘损坏、BIOS 设置错误 取出软盘；检测硬盘、恢复 BIOS 默认设置，无法解决联系售后
系统启动但控制功能异常 软件或外部设备故障 联系设备 / 软件原厂
软驱读写报错 软盘损坏、软驱故障 更换软盘；驱动器故障联系售后
画面黑屏 / 闪烁、功能时好时坏 屏幕灯管损坏、面板内部硬件故障 更换荧光灯管；硬件故障联系售后
2. 核心技术参数
使用环境：工作温度 0~55℃，储运温度 - 20~65℃；相对湿度最高 95%，无凝露。
机械性能：符合 EN 60068 标准，抗振动、5G 抗冲击（持续 30ms）。
防护等级：正面 IP65，背面 IP20。
供电方式：通过 CP-Link 同轴线缆统一供电。
电磁兼容：抗干扰符合 EN 61000-6-2，辐射发射符合 EN 61000-6-4。
3. 产品认证
通过美国 FCC、加拿大射频认证，属于 A 类工业数字设备；商用环境使用合规，民用环境易产生射频干扰。
