Beckhoff CP72xx 系列面板 PC 官方安装、操作、配置、维护及故障排查
Beckhoff CP72xx 系列面板 PC 官方安装、操作、配置、维护及故障排查
产品整体介绍
1. 产品定位与硬件配置
CP72xx 为悬臂式安装面板 PC，搭载 Intel 处理器、DDR4 内存、2.5 英寸硬盘 / SSD，标配 3.5 英寸主板、单盘位存储，供电为 24VDC。
显示屏规格：
12 英寸：800×600（4:3）
15 英寸：1024×768（4:3）
19 英寸：1280×1024（5:4）
2. 机身结构
主要部件：侧盖板（检修电池、存储介质）、铭牌、接口仓、悬臂转接座、悬臂管、触控显示屏。
3. 接口说明（基础 + 选配）
（1）标准标配接口
接口集中在机身尾部接口仓，拆除 M4 螺丝取下塑料盖板即可访问。
X101 12 针圆形电源接口：为主供电 + 接地 + UPS 外接电池接口。支持 8 芯 / 12 芯线缆接线，主供电为 5 脚（0V）、6 脚（24V）；1/2 脚可外接 UPS 电池（仅搭配 C9900-U330 电池包）；4 脚为保护地，另有 PC-ON 启停输入、电源状态输出引脚。
X106 RJ45 网口：推拉式 IP65 插座，分三款硬件型号，速率支持 100/1000/2500Mbps，网线最大长度 100m，适配 EtherCAT（周期≤1ms）。
（2）可选扩展接口（按订货型号区分）
可拓展第二网口、RS232/RS422/RS485 串口、USB2.0/3.0 等 IP65 防护接口，不同设备世代支持的拓展型号不同。
4. 铭牌信息
铭牌标注设备型号（后四位代表设备世代）、厂商信息、认证标识、网口 MAC 地址、触控屏、存储、电源、内存、CPU、主板、生产日期、序列号等核心参数。
5. 按键功能
集成标准电脑按键体系：方向键、Home/End、PgUp/PgDn、Tab、Del、Enter、Backspace、Shift、Caps Lock、Ctrl、Alt、Esc、功能键 F1~F12；系统按键可唤起系统菜单、属性窗口；特殊按键搭配 TwinCAT 软件使用，配备软件可控 LED 指示灯。
6. 配套线缆与配件
线缆：提供不同长度 IP65 防护电源线、网线、USB 线，规格齐全（2m~50m 多档位）。
配件：C9900-M400 工具板，可安装在面板底部；多款不同安装角度、方向的悬臂转接座，适配 48mm 悬臂管。
7. 软件适配要求
根据设备世代规定TwinCAT 最低兼容版本，建议使用最新版 TwinCAT 以保障完整功能与性能。
设备调试与投运（Commissioning）
1. 运输与拆箱
设备抗振但不耐剧烈冲击、温差凝露，必须使用原包装运输；温差大产生凝露时，需静置12 小时再通电。
拆箱检查外包装、货品完整性、外观破损，异常立即联系倍福售后；保留原包装用于二次转运。

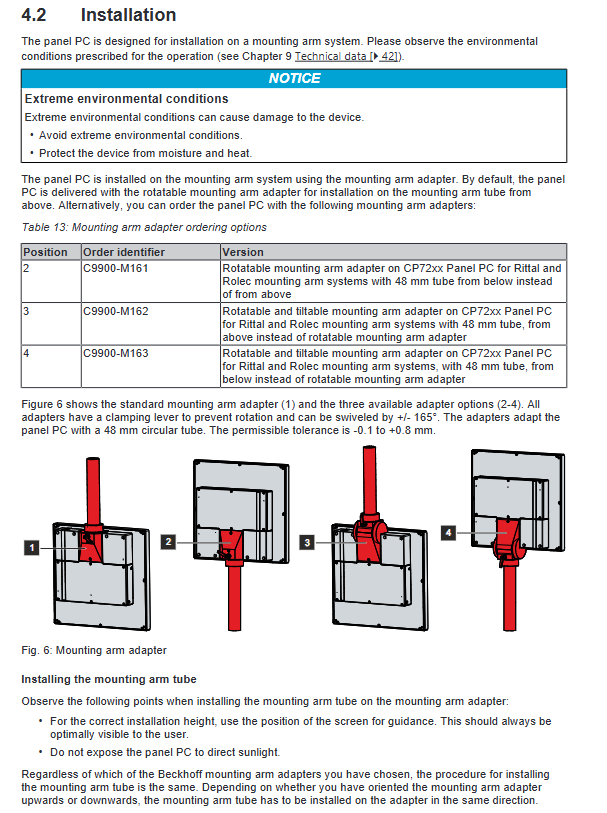

2. 安装规范
设备专为悬臂系统设计，标配可旋转转接座，另可选购下装、可俯仰等转接配件；安装要求：
屏幕高度保证操作人员可视，避免阳光直射；
悬臂管安装扭矩严格控制为3Nm；
规避极端温湿度、粉尘、积水等恶劣环境。
3. 接线与接地（强电气规范）
接地要求：必须做保护接地 + 功能接地，功能接地使用≥4mm² 导线，规避触电、电磁干扰，满足 EN 60204-1 标准；整套系统 PE 与 0V 电位保持一致，无电位差。
接线顺序：先完成接地→连接所有数据线→最后接入 24VDC 电源。
供电要求：额定 24VDC（波动范围 22~30VDC），电源线线径最大 1.5mm²，保证接口电压不低于 22V。
UPS 外接：仅可搭配官方 C9900-U330 电池包，严格按照接线图布线。
禁忌：雷雨天气禁止插拔线缆；严禁接非原厂电池包。
4. 开关机与系统设置
开关机规则：必须正常关闭系统、退出软件后再切断电源；严禁直接断电，会导致数据丢失、UPS 电池寿命大幅缩短。
PC-ON 控制：可通过该引脚远程启停系统，0V 开机、24V 关机；电源状态输出信号可联动外部接触器，输出最大负载 0.5A。
联网安全：接入公网前必须部署防护措施。
驱动与 UPS 软件：新机通电后需自行安装外接硬件驱动；带 UPS 功能机型需安装对应 UPS 配套软件。
5. 触摸屏操作与防护
操作方式：仅可裸手或佩戴无硬质颗粒的手套操作；禁止尖锐硬物触碰。
可选配原厂保护膜，并附完整贴膜操作步骤。
Beckhoff Device Manager（设备管理工具）
功能：设备上电自动启动，用于硬件 / 软件诊断、状态监测、远程配置，提前预判故障、减少停机。
默认账号：用户名 Administrator，密码 1；首次启动会弹出安全向导，必须修改默认密码。
启动方式：本地浏览器输入localhost/config可手动唤起。
密码安全规范：密码长度≥10 位，组合大小写字母、数字、特殊符号；同时建议设置 BIOS/UEFI 密码。
设备停用、拆卸与报废
1. 断电拆线流程
正常关闭系统→断开外部 24V 电源→拔电源线→标记并拆除所有数据线→最后断开接地；雷雨天气禁止操作。
2. 悬臂拆卸
拆卸悬臂管前务必固定设备，防止坠落；按步骤松螺丝、取出管体、复位紧固件。
3. 报废处理
严格遵守当地电子废弃物回收法规，分类处置整机及电子元器件。
日常维护与部件更换
1. 清洁规范
清洁前通过Beckhoff Control Tool开启清洁模式（5~120 秒可选），防止误触控。
可用玻璃清洁剂、酒精、汽油等；严禁使用研磨型清洁剂、高压水枪、蒸汽清洗机、压缩空气、硬质刮擦工具。
必须清洁屏幕玻璃边缘，避免残留液体引发触控失灵；作业环境温度保持 0~45℃。
2. 预防性更换周期（建议）
主板电池、UPS 电池：5 年
2.5/3.5 英寸机械硬盘：5 年
风扇：7 年
SSD/CFast/ 闪存类存储：10 年
高温环境下硬盘缩短更换周期。
3. ESD 防静电要求
拆机更换部件必须做防静电防护（防静电手环、防静电台面、导电地垫），防止静电击穿电子元件。
4. 部件更换操作
主板电池：型号 CR2032（3V），严格区分正负极，不可充电、拆解、投入火中；废旧电池单独回收。

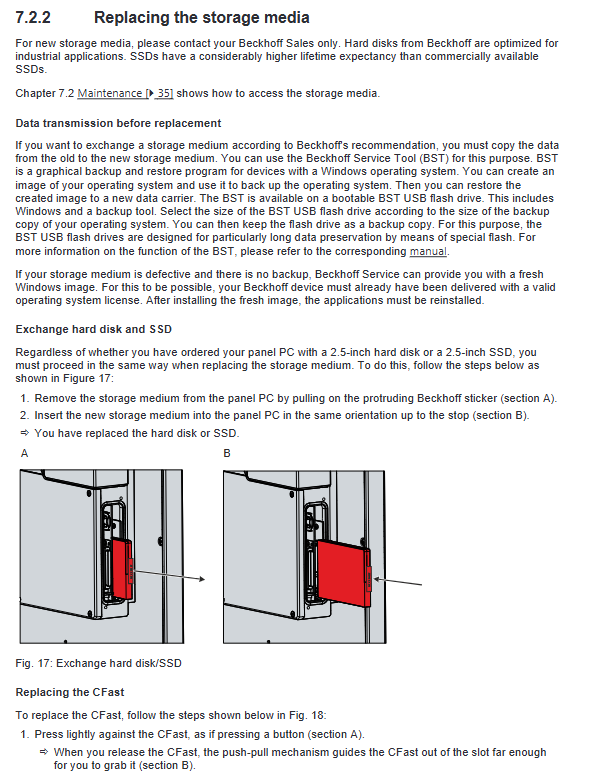

存储介质（硬盘 / SSD/CFast）：从侧盖板进入拆装；更换前使用Beckhoff Service Tool（BST） 备份系统镜像；介质故障可联系售后获取原厂系统镜像。
故障排查
整理常见故障、原因及处理方案：
整机无反应：检查供电及线缆，仍异常联系倍福售后。
无法完成开机自检：恢复 BIOS 默认设置，无效则联系售后。
系统启动但控制功能异常：故障源于配套软件或外部设备，联系设备 / 软件厂商。
屏幕黑屏 / 间歇性工作：显示屏背光或内部硬件损坏，联系售后。
TwinCAT USB 通讯报错：将系统周期从默认 10ms 调整为 50~80ms。
核心技术参数
供电：24VDC，工作电压范围 22~30VDC；内置 fTPM 2.0 安全芯片。
防护等级：整机 IP65。
抗振抗冲击：符合 EN 60068 标准，具备指定振动、5G 抗冲击能力（持续 30ms）。
电磁兼容：抗干扰 EN 61000-6-2，辐射发射 EN 61000-6-4。
温湿度：工作温度 0~45℃，储运温度 - 20~65℃；相对湿度最大 95%，无凝露。
