Beckhoff CP78xx 系列控制面板安装与操作
时间: 2026-06-16浏览次数：
Beckhoff CP78xx 系列控制面板安装与操作
Beckhoff CP78xx 系列控制面板安装与操作

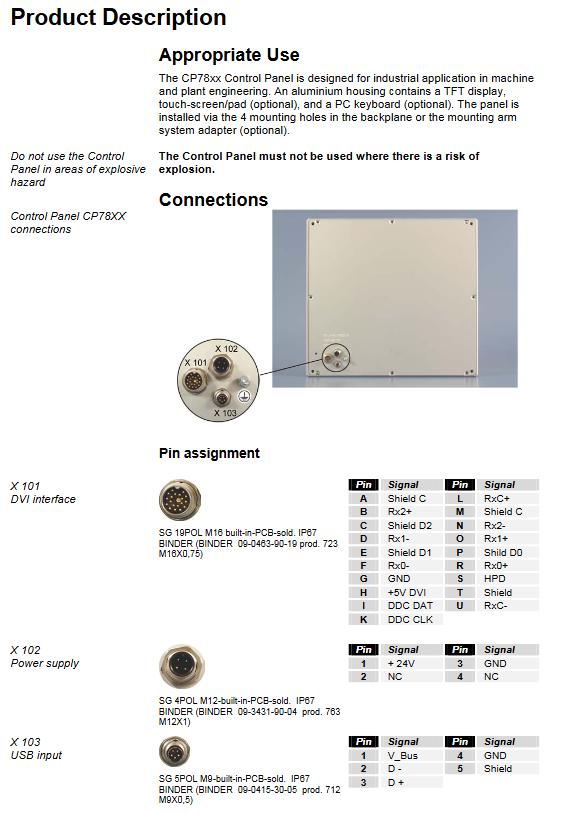

产品介绍与接口定义
1. 产品用途与结构
CP78xx 为工业级控制面板，应用于机械、工厂自动化场景；铝合金机身，集成 TFT 显示屏、可选触摸屏 / 触控板、可选薄膜键盘；通过背部安装孔或选配安装支架固定。禁止在爆炸危险区域使用。
2. 三大接口（全部为 IP67 防水接头）
设备背部配备 X101、X102、X103 三组标准接口，含详细引脚定义：
X101（DVI 接口，19 针 M16）：纯 DVI-D 数字视频接口，用于传输工业电脑视频信号；
X102（电源接口，4 针 M12）：供电接口，引脚定义为 1 脚 + 24V、3 脚接地，2/4 脚为空；
X103（USB 接口，5 针 M9）：USB1.1 接口，最高传输速率 12Mbps，用于和工业电脑通讯。
3. 接地与配套线缆
保护接地：机身后部设有接地螺栓，需做低阻可靠接地；
配套线缆套件：
C9900-K514：3 米 DVI 线 + 3 米 USB 线套装；
C9900-K516：5 米 DVI 线 + 5 米 USB 线套装；
设备出厂标配电源连接器。
安装规范（运输、拆箱、装配、接线）
1. 运输与拆箱
运输：设备抗振动但不耐剧烈冲击，必须使用原包装；温差较大环境运输易产生凝露，需静置至室温，出现凝露需等待12 小时后方可通电。
拆箱步骤：保留原包装以备二次搬运；核对货品清单；留存配套资料；检查外观运输破损，有问题立即联系倍福售后。
2. 装配
提供整机安装尺寸（单位：mm），区分无按键、功能键、数字键、全字符键盘等不同机型尺寸。
3. 接线规则（强安全要求 + 接线顺序）
禁忌：防爆区域禁止插拔线缆；雷雨天气不得插拔接头；严禁拉扯线缆，需手持接头操作；接线前务必断开工业电脑总电源。
标准接线流程：关闭工业电脑→断开总电源→依次连接所有线缆并拧紧接头→完成后恢复供电。
全程保证保护接地可靠连接。
操作使用说明
1. 开关机规则
面板无独立电源开关，通电即启动；
严禁在软件运行时直接断电：设备搭载 CF 卡存储，软件持续读写数据，强行断电会导致文件损坏、数据丢失；
权限管理：部分账户无关机权限，违规断电易引发故障。
2. 按键与触控操作规范
薄膜键盘：仅可用指尖操作，禁止使用触控笔、硬物按压；
触摸屏 / 触控板：可使用指尖或专用触控笔；佩戴手套操作时，手套不得夹杂金属碎屑、玻璃渣等硬质颗粒。
3. 按键功能说明
涵盖全系列常用按键功能：方向键、Home/End/PageUp/PageDown、Tab、Enter、Shift、Caps Lock、Ctrl、Alt、Esc、功能键 F1~F12 等；系统按键可唤起 Windows 开始菜单、属性面板；功能键、面板专属特殊键功能由配套软件定义，状态由屏幕边缘提示及橙色 LED 指示灯显示。
维护、应急与报废处理
1. 日常清洁
断电后使用柔软湿布清洁面板正面；禁止使用腐蚀性清洁剂、稀释剂、硬质清洁工具，防止刮伤设备。
2. 设备维保
产品为免维护设计，无需定期保养。
3. 应急处置
发生火灾时，使用干粉灭火器或氮气灭火。
4. 报废处置
整机拆解：金属外壳做金属回收；
电路板、灯具等电子元器件，严格按照当地电子废弃物法规处理。
故障排查（故障现象、原因及解决办法）
手册明确常见故障、诱因及处理方案，同时注明：TFT 显示屏像素点瑕疵属于生产正常现象，不受理相关投诉。
整机无反应：供电异常 / 线缆松动→检查电源、重新接线，仍故障联系倍福售后；
工控机无法完全启动：软驱内有软盘→取出软盘重试，其他故障联系售后；
系统启动但控制功能异常：软件或外部设备故障→联系设备 / 软件厂商；
软驱读写报错：软盘损坏或驱动器故障→更换软盘，驱动器故障联系售后；
功能异常、画面黑屏 / 闪烁：面板内部硬件损坏→联系倍福售后。

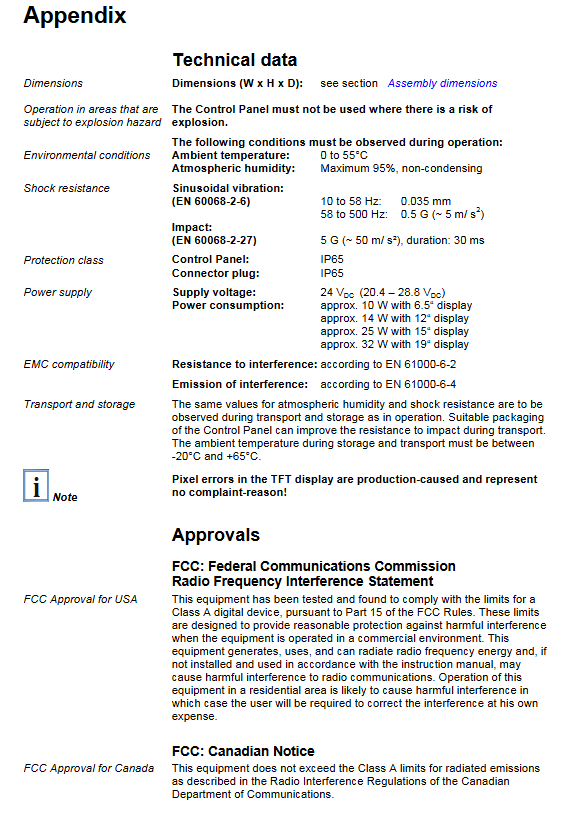

技术参数、认证
1. 核心技术参数
工作环境：环境温度 0~55℃，空气湿度≤95%（无凝露）；存储 / 运输温度 - 20~65℃；
防护等级：整机及连接器均为 IP65；
抗振抗冲击：符合 EN 60068 标准，具备指定振动、抗冲击能力；
供电：直流 24V（额定范围 20.4~28.8VDC）；
功耗：6.5 英寸约 10W、12 英寸约 14W、15 英寸约 25W、19 英寸约 32W；
电磁兼容：符合 EN 61000 系列抗干扰、辐射标准。
2. 产品认证
通过FCC（美国）、加拿大射频认证，属于 A 类工业数字设备，商用环境使用合规，民用环境易产生射频干扰。
