Beckhoff CP39xx 系列工业触控控制面板
时间: 2026-06-12浏览次数：
Beckhoff CP39xx 系列工业触控控制面板
Beckhoff CP39xx 系列工业触控控制面板
产品定位与整体特性
产品用途与核心能力
CP39xx 为工业悬臂安装型多点触控面板，主要作为机械设备、自动化系统的现场操作与可视化终端，用于参数监控、指令操作、状态显示。根据接口方案分为两大主力型号：
CP39xx-0000：搭载 DVI+USB 延长接口，信号最远传输距离50m；
CP39xx-0010：搭载 CP-Link 4 总线接口，最远传输距离可达100m。
屏幕与配置选型
全系采用PCT 投射式多点触控玻璃面板，铝合金机身 + 前置玻璃设计，正面整体达到IP65 防护，可抵御任意方向喷水、粉尘侵入。提供多种尺寸、分辨率规格，覆盖不同应用场景：7 寸 (800×480)、12 寸 (800×600)、12.1 寸 (1280×800)、15 寸 (1024×768)、15.6 寸 (1366×768)、18.5 寸 (1366×768)、19 寸 (1280×1024)、21.5 寸 / 24 寸全高清 (1920×1080)，支持横、竖两种安装显示模式。
可选扩展配件
按键拓展模块：多款机型可预装 C9900-G02x/C9900-G05x 系列按键扩展单元，适配实体按键 + 触控组合操作需求；
机械附件：工具托板（放置键盘、工具）、铝合金把手，均为原厂选配组件；
悬臂适配器：适配 Rittal、Rolec 标准 48mm 悬臂管，支持旋转、俯仰调节；
外置 USB 接口、专用连接线缆、转接盒等配套配件，满足外设拓展需求。
机身结构
整机前置触控显示屏，背部集成接口模块、悬臂安装位、可选拓展接口；接口区域配有可拆卸盖板，悬臂款线缆可收纳于管体与线槽内，布线规整且可防护线缆弯折磨损。
接口详细定义与通讯方案
CP39xx 分两大硬件版本，接口配置、接线规则、传输方案区分明显，同时统一配备 24VDC 供电接口。
通用供电接口（全系共用）
采用 4 芯 M12 圆形插座，引脚 1/4 为 + 24V，2/3 为 GND，接口额定电流 16A。适配线缆线径最大 4×0.75mm²；线路压降需严格控制，面板输入端电压不得低于 22VDC，否则会出现工作异常。供电回路需配置 UL248 标准、最大 4A 熔断器，电源必须为 NEC Class 2 隔离型 24V 直流电源。
CP39xx-0000（DVI+USB 延长版）
DVI Extended 接口：专用延长视频接口，内置信号还原芯片，补偿长距离传输造成的信号衰减，搭配专用线缆最远传输 50m，定义完整 TMDS 信号、DDC、5V 供电、热插拔检测等引脚；
USB Extended 接口：USB 信号延长专用接口，基于五类线缆传输，无网络协议，不可外接交换机 / 集线器，最远传输 50m，实现键鼠等 USB 外设信号长距离延伸。
CP39xx-0010（CP-Link 4 版）
搭载 8 芯 M12 规格 CP-Link 4 接口，该总线可同时传输 DVI 视频 + USB 2.0 信号，最大传输距离 100m，提供两种转接方案：
CU8802 转接盒：双线缆方案，转接盒与面板独立供电，面板必须外接 24V 电源；
CU8803 转接盒：单线缆供电 + 信号一体化方案，严禁再给面板外接电源，否则会造成硬件烧毁。

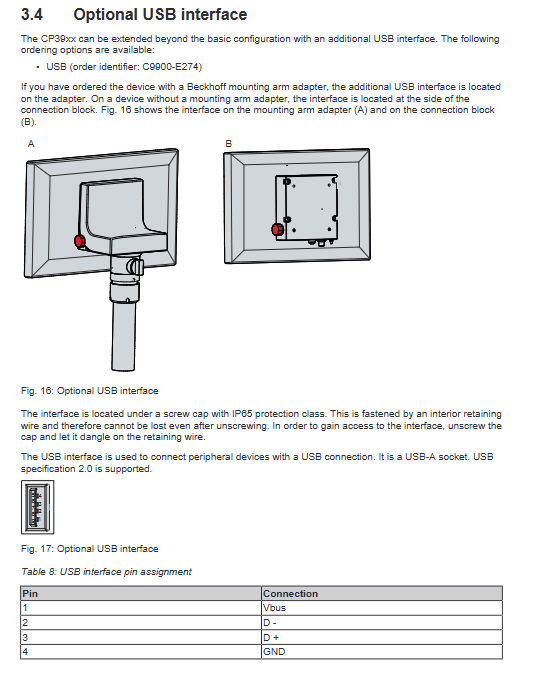

可选外置 USB 接口
IP65 防护防水 USB-A 接口，带防丢失螺丝帽，支持 USB 2.0 协议，可外接 U 盘、键鼠、打印机等外设，分为适配器集成款与机身侧装款两种安装形式。
设备铭牌
铭牌标注设备型号、版本、序列号、生产日期、屏幕规格、触控型号、供电参数及 CE、FCC、UKCA 等认证信息，序列号为设备售后、备件匹配的重要依据。
安装、布线与接线规范
运输与存放
设备内部屏幕、触控组件抗冲击、抗温差能力弱，运输必须使用原厂包装；跨温区运输后需静置至室温，出现凝露必须等待 12 小时以上方可上电。存储温度范围 - 20℃ ~ +65℃，工作环境湿度≤95% RH（无凝露）。
悬臂安装要求
适配标准 48mm 悬臂管，管体直径公差范围 - 0.1mm ~ +0.8mm；
悬臂适配器支持 ±165° 旋转、±20° 俯仰调节，安装螺丝有明确扭矩要求（M6 螺丝 6Nm、管体紧固螺丝 3Nm、开槽螺母 20Nm）；
安装位置避开阳光直射，保证屏幕可视角度与设备散热。
线缆布线规则
线缆需穿入悬臂管、专用线槽，区分电源线与信号线分区排布，使用扎带固定，防止设备旋转、俯仰时拉扯、磨破线缆；
带按键拓展的机型，按键线缆通过 M20 格兰头或 19 针连接器接入线槽，两种接线方式对应不同配件型号；
所有线缆弯曲角度不宜过大，长期活动部位优先选用耐弯折线缆。

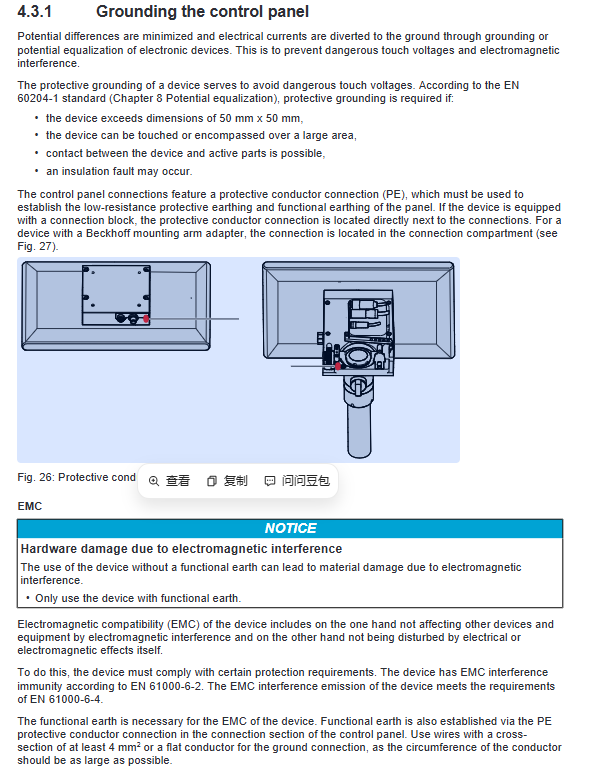

接地规范
设备必须同时做保护接地 + 功能接地，接地线线径建议≥4mm²，柜体侧 PE 与电源 0V 保持等电位，符合 EN 60204-1 标准。良好接地可防触电、抑制电磁干扰，保障 EMC 性能（符合 EN 61000-6-2/EN 61000-4 系列标准）。
接线与上电流程
严格遵循先布线、再接数据线、最后接通电源的顺序；雷雨天气禁止插拔任何接口。外接带供电的外设时，需保证双方 0V、PE 等电位，避免电势差损坏接口。
操作、维护与保养
触控屏使用规范
仅可使用裸手或无尘软手套操作，禁止硬质物件触碰屏幕；可粘贴专用防尘防刮保护膜，贴膜需在无尘环境下操作，规避气泡、杂质。设备自带清洁模式，可通过 Beckhoff Display Control 工具开启（时长 5~120 秒），开启后触控锁定，方便清洁屏幕。
日常清洁
允许使用玻璃清洁剂、酒精、轻质溶剂；
严禁使用研磨剂、腐蚀性清洗剂、高压水枪、压缩空气、蒸汽清洗，避免损伤 IP65 防护层与触控玻璃；
清洁时可保持设备通电，仅需锁定触控功能。
定期运维
定期检查线缆固定状态、悬臂紧固螺丝，防止松动；
检查接口防水帽、密封胶条完整性，保证防护等级；
屏幕少量坏点属于生产正常范围，不作为故障依据。
拆机、报废处理
断电拆机：先切断外部 24V 电源，依次拔除电源线、数据线，松开线缆扎带与线槽盖板，再拆卸悬臂管与适配器；拆卸悬臂螺母时需做好防护，防止面板坠落。
配件拆卸：工具托板、把手等附件通过底部 M5 螺丝拆装。
报废要求：严格遵循当地电子废弃物回收法规，分类处理金属、塑料、电路板等部件。
故障排查
手册整理典型故障现象、原因及对应解决方案：
设备完全无动作：优先检查 24V 供电、熔断器、电源线连接，仍异常联系倍福售后；
屏幕黑屏 / 间歇性点亮：排查背光组件、内部硬件故障，需返厂检修；
触控失灵：重点检查功能接地是否可靠，操作人员需穿戴常规鞋袜、保证人体正常接地；
USB 通讯异常（TwinCAT 环境）：将系统任务周期从默认 10ms 调整至 50~80ms 即可解决。
核心技术参数
供电：22~30VDC（标称 24VDC，NEC Class 2）；
防护等级：前面板 IP65，接口区依托盖板实现密封防护；
机械性能：振动符合 EN 60068-2-6，冲击 5G/30ms（EN 60068-2-27）；
环境温度：工作 0℃~+55℃，存储 - 20℃~+65℃；
湿度：最大 95% RH，无凝露；
EMC：辐射、抗干扰分别符合 EN 61000-6-4、EN 61000-6-2；
整机重量：根据屏幕尺寸区分，从小屏 1.8kg 到大屏 8.4kg 不等；
认证：标配 CE、FCC，部分机型附带 EAC、UKCA 等认证。
