Beckhoff CX8110 嵌入式工业 PC
时间: 2026-06-12浏览次数：
Beckhoff CX8110 嵌入式工业 PC
Beckhoff CX8110 嵌入式工业 PC
产品整体概述与硬件架构
1. 产品定位
CX8110 属于 CX8100 系列无风扇嵌入式 PC，搭载 Windows Embedded Compact 7 系统，搭配 TwinCAT 3 软件运行。主打分布式控制、EtherCAT 从站应用，可作为下位从控制器对接主站，也可独立完成 PLC 逻辑、运动控制、数据采集；支持 K-bus、E-bus（EtherCAT）两类倍福总线，兼容各类总线端子，广泛应用于中小型自动化产线、模块化设备、远程 IO 站点。
2. 核心硬件配置
处理器：单核 Arm Cortex-A9，主频 800MHz；
内存：512MB DDR3（不可扩展）；
存储：标配 512MB SLC 工业级 microSD 卡，可选 16GB 扩容卡，作为系统、程序、数据存储介质；
供电：标准 24VDC（允许 - 15%~+20% 电压波动），常规功耗 4W，UPS 充电状态下最大 9W，总线满载最大 10W；
内置功能：集成1 秒超级电容 UPS，断电后可短时保存最大 1MB 持久化数据；板载 CR2032 电池供电的硬件实时时钟（RTC），断电维持系统时间。
3. 接口与板载部件
网口：1 路 X001（10/100Mbps 以太网，用于编程、远程访问、TCP/IP 通讯）；2 路 EtherCAT RJ45 接口（IN/OUT，标准从站接口，支持 100Mbps）。
总线端子：自动识别 K-bus 与 E-bus，K-bus 最多支持 64 个端子（扩展后可达 255 个），E-bus 理论支持 65534 个端子；端子供电最大 2A，功率触点最大负载 10A。
拨码开关（S101）：共 8 位有效拨码，用于设置设备显式设备 ID，支持硬件寻址、设备替换，其余档位为预留。
功能按键：复位键，长按可将设备切入配置模式。
状态指示灯：分为 TwinCAT 状态灯、EtherCAT 运行 / 故障灯、总线电源灯，直观反馈设备运行、通讯、供电状态。
4. 铭牌信息
铭牌标注设备型号、硬件版本、序列号、生产日期、X001 网口 MAC 地址、供电参数、CE/UL 认证；设备主机名默认由 MAC 地址后三位生成。
安装、接线与上电规范
1. 导轨安装
设备适配 TS35/7.5、TS35/15 标准 DIN 导轨，采用卡扣式安装：
安装姿态：优先水平安装，保证上下通风空间≥30mm，此时工作温度范围 - 25℃~+60℃；垂直安装仅支持最高 50℃环境温度。
散热要求：设备为被动散热，通风口不得遮挡，控制柜内需合理布局热源。
2. 电源接线
端子类型：弹簧式接线端子，适配 0.5~2.5mm² 线缆，剥线长度 8~9mm。
供电区分：分为主控模块供电（Us 24V）、总线端子供电（Up 24V），两路供电正常时对应指示灯亮绿色。
接线规则：断电操作，严格遵循 EN 60204-1 标准，PE 保护地与电源 0V 等电位；断电时优先断开 24V 正极，禁止单独拔除 0V 线。
UL 要求：必须使用 NEC Class 2 隔离 24V 电源，配套最大 4A 熔断器，不可串并联同类型电源。
3. 通讯线缆规范
以太网 / EtherCAT 均使用五类双绞线，单段线缆最大长度 100m；支持星型、线型、环型等多种拓扑结构。
系统与基础配置
1. 操作系统
预装Windows Embedded Compact 7，该系统已停止微软安全更新，TwinCAT 仅支持至指定版本。系统默认关闭 CERHOST 远程显示、TELNET 服务，如需启用，需删除系统对应注册表文件并重启设备。系统内置 FTP 服务，防火墙默认开启，推荐使用主动 FTP 模式（开放 20、21 端口）。
2. 系统镜像升级
升级需使用 microSD 读卡器，完整清空存储卡后写入新版镜像文件；操作前必须备份程序、数据，避免文件丢失。
3. IP 与远程配置
X001 网口默认开启 DHCP 自动获取 IP，也可手动设置静态 IP。
Beckhoff Device Manager：通过浏览器访问，新版使用 HTTPS（443 端口），旧版为 HTTP（80 端口）；默认账号：Administrator，密码：1，支持硬件状态查看、参数配置、远程显示开关。
远程桌面：开启 Remote Display 功能后，可通过 CERHOST 工具远程操控设备系统。

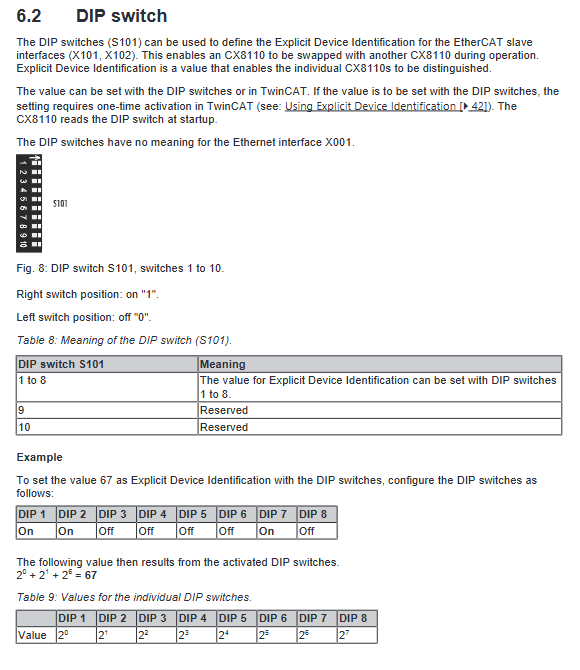

4. 拨码 ID 配置
S101 拨码 1~8 位采用二进制编码，可自定义设备唯一 ID，该配置可在硬件拨码或 TwinCAT 软件中二选一启用，方便现场设备快速替换、寻址。
TwinCAT 工程开发与配置
1. 工程连接与设备扫描
上位机与 CX8110 接入同一网络，在 TwinCAT 3 中通过 IP / 主机名搜索目标设备，建立 ADS 路由。
设备接入后可自动扫描 K-bus/E-bus 总线端子，识别 IO 模块、耦合器等外设。
2. 过程数据与变量配置
Arm 架构设备存在数据对齐要求：WORD/INT 类型需 2 字节对齐，DWORD/DINT/REAL 类型需 4 字节；可通过填充变量规避 x86 与 Arm 架构的数据解析差异。设备 EtherCAT 从站最大支持输入、输出数据各 480 字节（256 个 PDO 变量）。
3. PLC 工程开发
支持标准 IEC 61131-3 编程语言，可创建程序、关联硬件 IO 变量，完成编译、激活、运行全流程。
4. 分布式时钟（DC）配置
设备支持 EtherCAT 分布式时钟同步功能，可作为从站对接上级主站：
启用同步功能后，可监测主从时钟偏差（DcTimeDiff），理想状态偏差＜10ns，合格标准＜100ns。
同步任务建议周期≤5ms，CPU 负载控制在 60% 以内；仅搭配 EtherCAT（E-bus）时分布式时钟功能生效，K-bus 模式下该功能无实际意义。
核心功能：1 秒 UPS 断电保护
1. 功能原理
板载超级电容组成1 秒 UPS，断电瞬间为主控芯片短时供电，将标记为VAR PERSISTENT的持久化数据写入 microSD 卡，最大可靠存储数据为 1MB；该电源不向 K-bus/E-bus 总线供电，总线断电后数据立即失效。
2. 配置与调用
在 PLC 中调用FB_S_UPS_CX81xx功能块，支持四种工作模式：存数据并快速关机、仅存数据、直接关机、仅检测电源状态。
持久化数据默认生成Port_85x.bootdata文件及备份文件，可通过系统注册表设置是否自动清理无效备份。
断电检测、UPS 状态可通过功能块输出引脚实时读取，配合系统信息结构体完成数据有效性校验。
3. 配套功能
内置F_CX81xx_ADDRESS函数，可读取硬件拨码状态；硬件实时时钟（RTC）可通过专用功能块读写，同时提供注册表选项修复系统时钟慢漂移问题。
通讯协议体系
Ethernet/TCP/IP/UDP：用于设备编程、远程访问、ADS 通讯、Modbus TCP 等，是上位交互的基础。
ADS 协议：TwinCAT 核心传输协议，基于 TCP/UDP，用于控制器、上位机、可视化系统之间的数据交互，定义 AMS NetID、端口、索引等寻址规则，默认 TCP 端口 48898。
EtherCAT：实时工业以太网，作为设备主总线，支持各类拓扑，保障高速周期数据交互。
兼容协议栈：支持 OPC、ADS-OCX、ADSDLL 等接口，可对接第三方软件、上位系统。

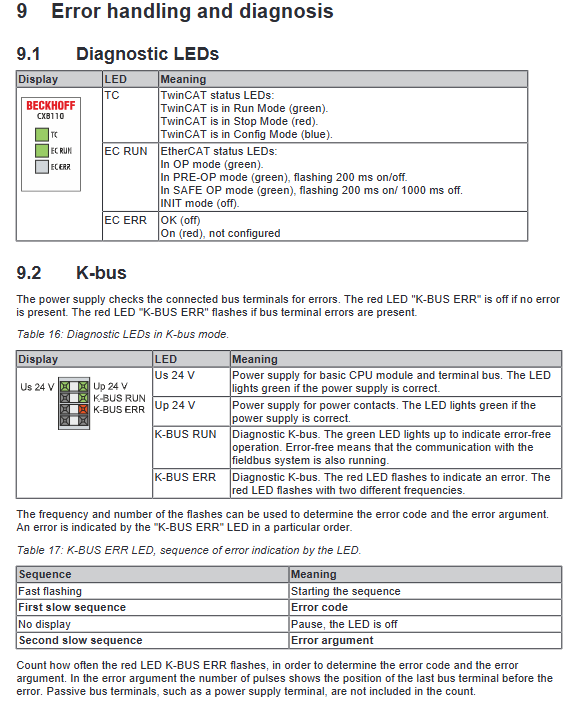

故障诊断与状态指示
1. 指示灯定义
TwinCAT 灯：绿色 = 运行、红色 = 停止、蓝色 = 配置模式。
EtherCAT（EC）灯：常亮 = 链路正常，闪烁 = 数据传输，熄灭 = 链路故障。
总线电源灯：Us/Up 绿灯常亮代表对应供电正常。
2. K-bus 故障诊断
依靠 K-BUS ERR 红色指示灯的闪烁频次判定故障码与故障位置，涵盖总线断线、端子损坏、初始化错误、数据异常等十余类故障，并对应明确排查方案；也可通过 TwinCAT 内部状态位读取总线故障信息。
3. E-bus（EtherCAT）诊断
通过 L/A 指示灯判断链路与数据状态，结合 TwinCAT 内从站状态、分布式时钟偏差、帧错误等参数完成故障定位。
维护、保养与备件
1. 定期更换周期
主板 / RTC 电池、UPS 电容：建议 5 年更换；
风扇（本设备无风扇）、机械硬盘：5 年；
microSD / 闪存类存储介质：建议 10 年更换。
2. 日常维护
清洁：断电后使用软湿布擦拭机身，禁止使用腐蚀性试剂、压缩空气，防止通风口堵塞。
电池更换：打开前盖板更换 CR2032 电池，严格区分正负极，更换后核对系统时间。
存储介质：仅使用倍福原厂工业级 microSD 卡，避免非兼容介质引发系统故障。
3. 报废处理
整机按电子废弃物分类回收，锂电池单独绝缘后交由专业机构处理。
技术参数与认证
环境参数：工作温度 - 25℃~+60℃，存储 - 40℃~+85℃，湿度 5%~95% RH（无凝露）；振动、冲击、EMC 符合 EN 系列工业标准。
接口速率：以太网 10/100Mbps，EtherCAT 100Mbps。
认证：通过 CE、UL、FCC 等国际认证，属于 Class A 工业数字设备。
可选配件：512MB、16GB 工业级 microSD 存储卡。
