BECKHOFF C6030 紧凑型工业 PC
时间: 2026-06-12浏览次数：
BECKHOFF C6030 紧凑型工业 PC
BECKHOFF C6030 紧凑型工业 PC
产品整体概述与硬件架构
产品定位与应用场景
C6030 属于超紧凑型工业 PC，主打控制柜省空间安装，搭载 Intel 处理器、双 SODIMM 内存插槽、M.2-SSD 存储与 24VDC 供电，性能冗余充足，适配自动化控制、可视化人机界面、IoT 数据预处理、多轴运动控制、高速循环运算、大容量数据处理等场景。
整机结构组成
设备外部核心部件包含：保护接地端子、24V 供电接口、四路 RJ45 网口、四路 USB 接口、两路 DisplayPort 视频口、状态指示灯组、可拆卸侧盖板、铭牌、安装板；侧盖板拆卸后可更换主板电池与存储介质。
硬件接口详细参数
供电接口（X101）
采用 2×2 针插座，标称24VDC供电，引脚定义：1=PC-ON 控制输入、2 = 电源状态输出、3=24V 正极、4=0V 负极；
配套插头额定 8A，推荐使用1.5mm² 线缆，设备输入端电压不得低于 22V，避免电压波动导致宕机；
电源状态输出线路最大长度 30m，原厂配件型号：C9900-P943。
以太网 RJ45 接口（X102~X105，共 4 路）
速率规格（分硬件版本）
C6030-0060/0070：支持 100/1000Mbps；
C6030-0080：新增 2500Mbps，兼容 100/1000/2500Mbps；
芯片与实时性划分
LAN1（X102，Intel i219）：适用于循环周期＞1ms、无需分布式时钟的实时以太网；
LAN2~LAN4（Intel i210/i226）：基于 PCIe 总线，支持≤1ms 短周期与 EtherCAT 分布式时钟应用；
指示灯规则
LINK/ACT 灯：常亮 = 链路连通，闪烁 = 数据传输；
SPEED 灯：不同版本对应不同速率灯光状态，直观区分网络速率；
通用规范：使用双绞线，单段线缆最大长度 100m。

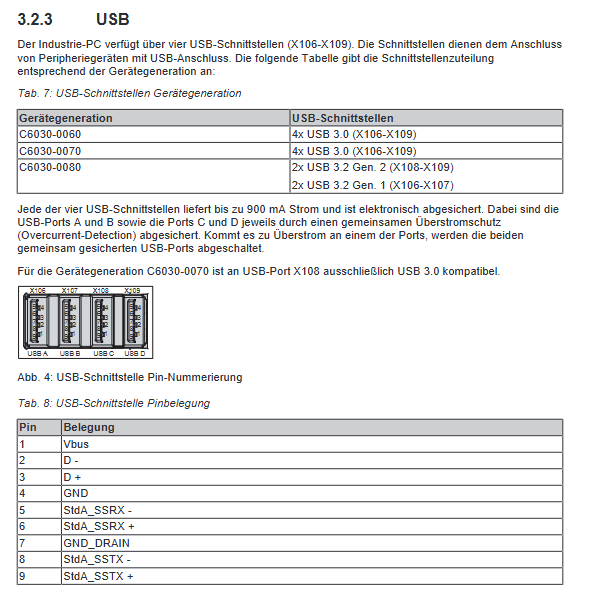

USB 接口（X106~X109，共 4 路）
版本区分
0060/0070：全 4 口 USB 3.0；
0080：X108/X109 为 USB 3.2 Gen2，X106/X107 为 USB 3.2 Gen1；
电气特性：单口最大输出 900mA，端口两两一组做过流保护，单组过流会同步切断两个端口；0070 型号的 X108 仅兼容 USB3.0。
DisplayPort 视频接口（X110、X111，共 2 路）
原生输出 DisplayPort 信号，可通过转接器转为 DVI/HDMI，原厂转接器型号：C9900-Z468；
完整引脚定义，支持视频传输、热插拔检测与 3.3V 辅助供电。
可选规格拓展
标准版工作温度0℃~55℃；选购 C9900-B950 配件可将 C6030-0080 升级为宽温版本（0℃~70℃），高温工况下硬件会自动降频保护，NVMe-SSD 读写速度会受限，且该版本电源需配置最大 4A 熔断器。
状态指示灯（4 路 LED）
设备配备 UPS-OCT、PWR、HDD、TC 四组状态灯，用于快速判断设备工况：
UPS-OCT：显示不间断电源单线传输信号质量，区分未连接、引导程序运行、信号优 / 中 / 差等状态；
PWR（电源）：多色灯光 / 闪烁组合，对应关机、正常运行、掉电、系统待机、引导程序异常、需售后检修等十余种电源与系统状态；
HDD：红色闪烁代表存储介质读写活动，不识别 NVMe-SSD运行状态；
TC（TwinCAT）：绿色 = 运行模式、蓝色 = 配置模式、红色 = 停止模式，熄灭表示 TwinCAT 未启动。
铭牌与软件适配要求
铭牌信息
铭牌标注型号、变体编号、序列号、生产日期、主板型号、CPU、内存、SSD、供电参数、网口 MAC 地址、产地及各类认证标识，是设备溯源、配件匹配的核心依据。
TwinCAT 版本匹配
不同硬件版本对应最低 TwinCAT 软件版本，必须满足版本要求才能发挥硬件全部性能：
C6030-0060：TwinCAT 3.1 build 4022.0 / 2.11 b2259(x86)；
C6030-0070：TwinCAT 3.1 build 4024.12；
C6030-0080：TwinCAT 3.1 build 4024.53。
设备安装与上电运行
运输与开箱
设备硬件抗冲击性弱，运输需使用原包装；低温 / 温差大环境运输后，需静置至室温再上电，出现凝露必须等待 12 小时以上，防止硬件损坏。
控制柜安装

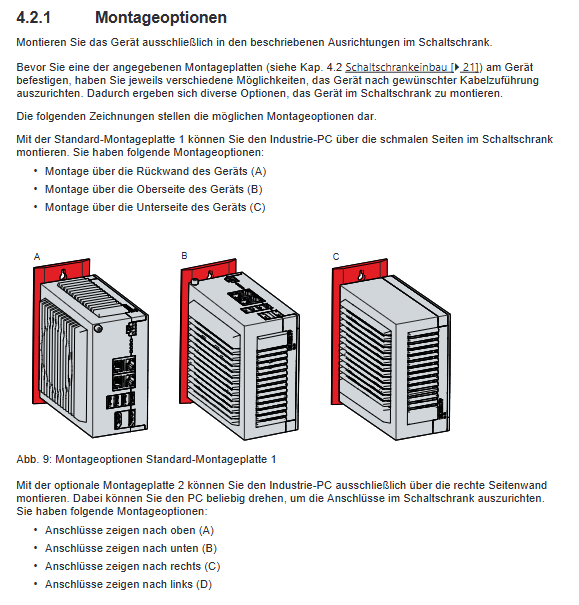

安装板：标配标准安装板，可选配 C9900-M668/C9900-M669 专用安装板，使用 TX10 螺丝，拧紧扭矩 0.5Nm；
安装方式：支持背板、上侧、下侧、侧壁等多种安装姿态；设备四周必须预留 5cm 通风空间，保证散热；
尺寸：提供整机、开孔、安装深度等详细机械尺寸，适配控制柜开孔设计。
接线与接地
接地：必须同时做保护接地（防触电）和功能接地（抗电磁干扰），接地线建议≥4mm²，满足 EN 60204-1 标准；
接线顺序：先接所有数据线、接地线，最后接入 24V 供电；线缆耐温需≥70℃；
电气规范：外接 24V 为隔离电源，配套外设的 0V 与设备 0V、保护地保持等电位，避免电位差引发故障。
开关机逻辑
PC-ON 引脚：0V = 开机，24V = 关机；关机期间需持续保持 24V 直至完全断电，否则设备会重启；
Power-Status 输出：系统完全下电后输出 0V，可联动外部接触器切断整线电源，输出最大负载 0.5A；
联网提醒：接入公网前必须部署安全防护措施；严禁系统未正常关机时切断电源，防止数据丢失。
系统配置功能
Beckhoff Device Manager
设备开机自动启动，也可通过浏览器输入localhost/config手动访问，用于硬件诊断、状态监控、远程配置；
出厂默认账号：Administrator，密码：1，首次启动强制修改密码；厂商建议设置高复杂度密码（≥10 位，含大小写、数字、符号），定期更新账户权限。
UPS-OCT 单线供电通讯技术
技术原理：UPS 与工业 PC 共用一组 24V 供电线缆，同时实现供电与双向数据通讯，简化布线；
配置方式：BIOS 中进入电源控制选项，将 UPS OCT-Access 设为 Auto 即可启用；也可选购预激活该功能的专用 BIOS（C9900-B654）；
优先级：若同时连接 USB 接口 UPS，USB 连接优先级高于 OCT。
停机、拆卸与报废处理
停机流程：正常关闭系统→切断外部 24V 电源→拔下供电插头→依次拆除数据线、接地线；雷雨天气禁止插拔线缆；
拆卸：松开安装板螺丝，将设备从控制柜取出；
报废拆解：按当地电子垃圾法规分类处理，塑料、金属、电路板分开回收；主板电池需单独绝缘电极后交由专业电池回收机构处理。
日常维护与部件更换
清洁规范
仅可使用吸尘器除尘，禁止使用压缩空气、腐蚀性清洁剂；清洁时可保持设备通电，运行环境维持 0~55℃。
预防性更换周期（核心部件）
部件 建议更换周期
主板 CR2032 电池 5 年
UPS 电池组 5 年
机械硬盘 5 年（高温工况缩短至 20000 小时）
散热风扇 7 年
SSD / 闪存类存储 10 年
部件更换操作（需 ESD 防静电防护）
主板电池（CR2032 3V）：拆卸侧盖板后取出电池，严格区分正负极，禁止充电、拆解、焚烧电池；
M.2-SSD 存储：断电后拆卸，可使用 Beckhoff Service Tool（BST）完成系统镜像备份与迁移；支持 RAID 阵列配置，不同硬件版本 SSD 端口定义有差异；
散热风扇：拆卸机身上下盖板更换，必须使用原厂配件，避免散热不良。
ESD 防静电要求
拆装电子部件时需做好防静电措施，使用防静电手环、防静电台面，避免静电击穿电路板。
故障排查
手册整理典型故障、原因及解决方案：
设备完全无响应：检查供电线路，仍异常则联系倍福售后；
无法完成开机引导：恢复 BIOS 默认设置，无效则联系售后；
TwinCAT 运行异常：故障源于软件或外部下位设备，对接设备 / 软件厂商排查；
TwinCAT 通过 USB 通讯报错：将系统循环周期从 10ms 调整为 50~80ms。
整体技术参数与认证
物理参数：不含安装板约 1460g，含安装板约 1700g，外形尺寸 132×133×76mm；
电气参数：工作电压 22~30VDC（标称 24VDC），内置自动熔断器；搭载 fTPM 2.0 安全芯片；
环境参数：工作温度 0~55℃，储运温度 - 25~65℃，湿度≤95% RH（无凝露）；
抗干扰与机械性能：符合 EN 61000 系列 EMC 标准，满足正弦振动、机械冲击测试要求；
认证：标配 CE、FCC 认证，其他认证以设备铭牌为准。
