UniOP ePAD32B/ePAD33B/ePAD33BT 工业 HMI
时间: 2026-06-12浏览次数：
UniOP ePAD32B/ePAD33B/ePAD33BT 工业 HMI
UniOP ePAD32B/ePAD33B/ePAD33BT 工业 HMI

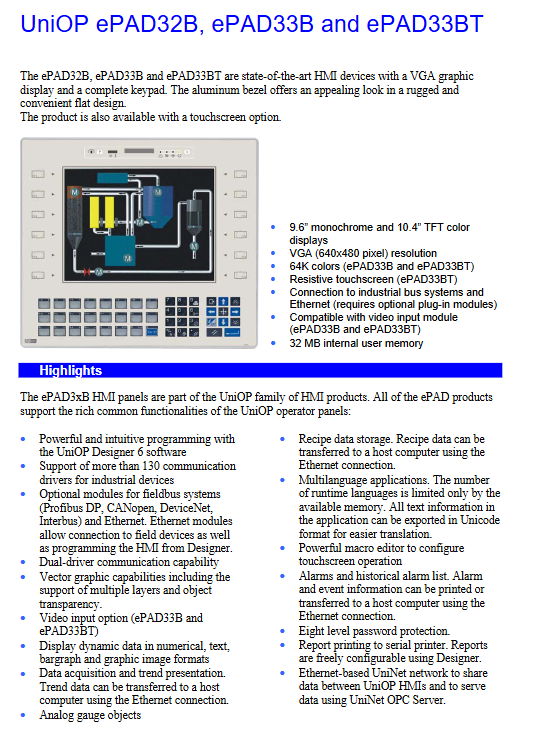

产品整体介绍
本文档介绍UniOP ePAD32B、ePAD33B、ePAD33BT三款中高端工业人机界面，产品采用铝合金边框、扁平化坚固机身设计，搭载完整按键体系，部分型号可选配触摸屏，定位高性能工业监控与操作终端。全系支持工业总线、以太网扩展，集成图形可视化、数据采集、视频接入等进阶功能，适用于中大型自动化控制系统、设备集中监控等场景，依托 UniOP 通用技术体系，具备极强的功能扩展性与设备兼容性。
型号区分与显示系统
1. 型号定位与屏幕规格
三款机型核心差异集中在显示屏配置，均采用VGA（640×480）标准分辨率：
ePAD32B：9.6 英寸单色显示屏，无视频输入功能，仅配备实体按键；
ePAD33B：10.4 英寸 TFT 彩色显示屏，支持 64K 色彩，搭载视频输入模块，标配实体按键；
ePAD33BT：10.4 英寸 64K 色 TFT 彩色屏，在 ePAD33B 基础上增加电阻式触摸屏，同时保留完整按键，支持视频输入。
2. 图形显示能力
全系支持矢量图形，可实现多图层编辑、图形透明效果；支持数字、文本、柱状图、模拟仪表、动态图像等多元化数据展示，搭配可缩放字体，画面表现力强。设备自带屏幕保护功能，适配工业设备长时间连续运行场景。
硬件参数、结构与环境指标

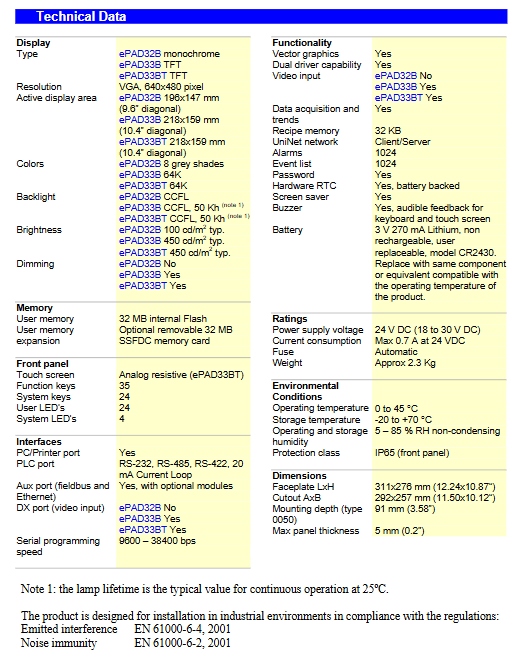

1. 电气参数
供电：工业宽压直流供电，18~30 VDC，标准工况为 24 VDC；
功耗：24 VDC 下最大工作电流 0.7 A；
电路保护：内置自动熔断器，实现过流、短路自动防护；
整机重量：约 2.3 Kg。
2. 物理尺寸与安装（型号 0050）
面板外形尺寸：311×276 mm；
柜体开孔尺寸：292×257 mm；
安装深度：91 mm；
最大适配面板厚度：5 mm；
采用标准嵌入式安装，机身结构坚固，适配工业控制柜集成安装。
3. 环境条件与防护
工作温度：0℃ ~ 45℃；
存储温度：-20℃ ~ +70℃；
温湿度：工作 / 存储湿度 5%~85% RH，无凝露要求；
防护等级：前面板IP65，可防尘、防液体飞溅，适配复杂工业工况；
电磁兼容：符合 EN 61000-6-4（辐射干扰）、EN 61000-6-2（抗干扰）标准，抗工业电磁干扰能力优异。
4. 时钟与供电配件
全系搭载电池备份型硬件实时时钟（RTC），配套CR2430（3V/270mA）不可充电锂电池，电池支持现场自行更换，断电后仍可维持时钟正常运行。设备内置蜂鸣器，可为按键操作、触屏点击提供声音反馈。
存储、通讯与扩展能力
1. 内存配置
统一搭载32 MB 内置用户存储空间，可容纳大容量组态工程、多语种程序、配方数据、趋势记录等内容。
2. 通讯核心能力
双驱动通讯：全系标配双驱动技术，可同时运行两组通讯协议，对接不同类型下位设备；
驱动库：内置 130 余种工业设备通讯驱动，兼容主流 PLC、变频器、智能仪表等工控产品；
网络功能：支持UniNet 网络客户端 / 服务端模式，可实现多台同系列 HMI 数据共享，对接 UniNet OPC 服务器完成上位数据交互。
3. 扩展模块
设备支持选配插拔式扩展模块：
工业总线模块：兼容 Profibus DP、CANopen、DeviceNet、Interbus 等主流现场总线；
以太网模块：可实现远程程序上下载、趋势数据、配方数据、报警事件向上位电脑传输，也支持串口报表打印；
视频输入模块：仅ePAD33B、ePAD33BT支持外接视频信号接入，拓展视觉监控功能。
核心功能模块
数据采集与趋势分析：支持数据采集、趋势曲线展示，趋势数据可通过以太网上传至主机，满足生产数据分析需求；
配方管理：配备32 KB 独立配方存储区，支持配方编辑、调用、备份与远程传输，适配多工艺切换生产场景；
报警与事件记录：支持1024 路报警点位、1024 条历史事件记录，报警信息可打印或远程上传，方便故障追溯；
权限管理：搭载八级密码保护，分级管控操作权限，防止工艺参数、系统配置被非法篡改；
宏编辑功能：内置宏编辑器，可针对实体按键、触摸屏操作录制连续动作，简化重复操作、规范作业流程；
多语言应用：运行语言数量仅受内存限制，所有文本支持 Unicode 格式导出，便于多语种翻译与全球化部署；
报表打印：可通过串口连接打印机，自由组态生产报表并打印输出，满足生产台账管理需求。
配套软件与型号选型
1. 组态软件
全系搭配UniOP Designer 6编程软件，功能强大、操作直观，支持项目组态、界面设计、程序调试、参数配置，是该系列设备专属开发工具。
2. 订购型号说明
ePAD32B-0050：9.6 英寸 VGA 单色面板，带按键，无视频输入、无触摸屏；
ePAD33B-0050：10.4 英寸 VGA 64K 色彩屏，带按键，支持视频输入，无触摸屏；
ePAD33BT-0050：10.4 英寸 VGA 64K 色彩屏，按键 + 电阻触摸屏双操作，支持视频输入。
