Beckhoff（倍福）CP62xx 系列嵌入式面板 PC
时间: 2026-06-12浏览次数：
Beckhoff（倍福）CP62xx 系列嵌入式面板 PC
Beckhoff（倍福）CP62xx 系列嵌入式面板 PC
产品整体概述
产品定位与应用场景
CP62xx 是嵌入式面板 PC，专为控制柜前置安装设计，搭载英特尔处理器，性能强劲。主要应用：工业自动化控制、人机可视化、IoT 网关、简易 HMI、多轴运动控制、短周期运算、大容量数据处理等场景。
硬件基础配置
标配 3.5 英寸主板、Intel 处理器、DDR4 内存、1 个 2.5 英寸硬盘 / SSD 插槽、1 个 CFast 插槽、标准 24VDC 供电；按键版本可选：无按键、功能键、数字小键盘、全字母数字键盘。
显示规格
提供三款主流显示屏：
12 英寸 4:3，分辨率 800×600；
15 英寸 4:3，分辨率 1024×768；
19 英寸 5:4，分辨率 1280×1024。
扩展插槽选型
设备支持多种 PCI/PCIe 扩展插槽选配，不同插槽会改变设备背部深度：
C9900-B500：2 个 PCIe 模块槽，背部加深 30mm；
C9900-B504：2 个 PCIe 卡插槽，背部加深 66mm；
C9900-B508：2 个 PCI 卡插槽，背部加深 66mm；
C9900-B512：1 个 PCI+1 个 PCIe 组合插槽。
机身结构
核心部件包括：安装压杆、散热风扇、设备铭牌、后置接口区、触摸显示屏，采用嵌入式柜体安装结构。
原生硬件接口（背部标配）
所有原生接口集中在设备后侧，包含 RS232、DVI、USB、以太网、电源五大类，附带完整引脚定义。
RS232 接口（X102）
标准 9 针 DSUB 异步串口，完整支持 DCD、RXD、TXD、GND、RTS、CTS 等全串口信号，适用于传统串口设备通讯。
DVI 视频接口（X103）
纯数字 DVI 接口，支持 TMDS 数字信号传输，可外接独立显示器，引脚包含 DDC 时钟 / 数据、热插拔检测、5V 辅助供电等。
USB 接口（X104~X107，共 4 路）
按设备版本区分规格：
CP62xx-0070/0080：4×USB 3.0；
CP62xx-0090：4×USB 3.2 Gen 2；
单口最大输出 900mA，自带电子过流保护，兼容全系列 USB 设备。
双千兆以太网（X108、X109）
速率与芯片区分：
0070/0080：支持 100/1000Mbps，LAN2 采用 Intel i219，LAN1 采用 Intel i210；
0090：新增 2500Mbps，LAN1 升级为 Intel i226；
实时性划分：LAN1（i210/i226）支持≤1ms 周期与 EtherCAT 分布式时钟；LAN2（i219）适用于周期＞1ms 的实时以太网；
指示灯：LINK/ACT 绿灯常亮代表链路正常，闪烁代表数据传输；SPEED 灯按颜色区分传输速率，网线最大长度 100m。
8针电源接口（X110）
标称 24VDC 供电，最低输入电压不低于 22V，适配电压波动场景。引脚功能：外接电池正负极、24V UPS 输出、保护地、主电源正负极、PC-ON 开关机控制、电源状态输出；配套插头支持最大 1.5mm² 线缆，额定电流 8A，备件型号 C9900-P926。
可选扩展接口与模块
分为后置预装接口和PCIe 扩展模块两大类，全部为电气隔离设计，部分搭配专用转接线缆。
PCIe 扩展模块（需搭配 PCIe 插槽）
FC9062：双千兆网口模块，支持 100/1000Mbps；
C9900-E301：双 RS232 串口模块，配 ix Industrial 接口 + 9 针转接线缆；
C9900-E309：双 RS485 模块，出厂半双工、终端电阻开启；

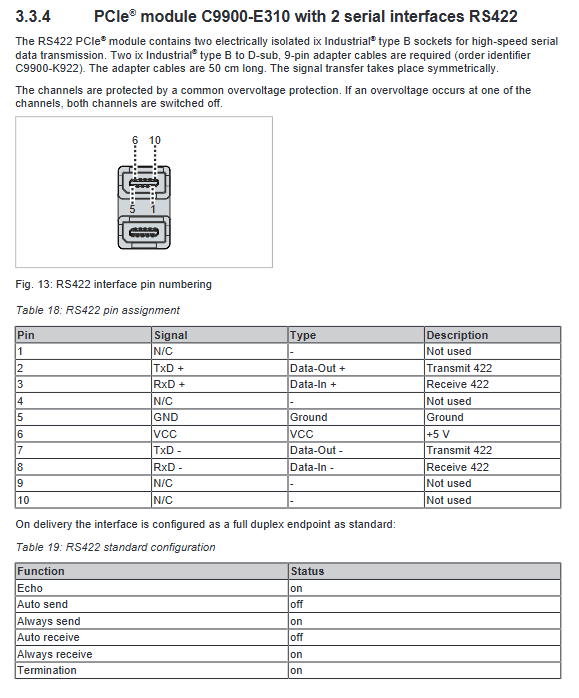

C9900-E310：双 RS42 模块，出厂全双工、终端电阻开启；
C9900-E277：双 USB 3.0 模块，单口最大 1A 输出。
后置预装扩展接口（出厂直接引出）
C9900-E159：单路 RS232；
C9900-E188：单路 RS485；
C9900-E189：单路 RS422；
C9900-E234：双 USB 2.0；
FC9071：单千兆网卡。
所有串口模块均具备过压保护，RS485/RS422 默认工作模式、终端电阻配置在文档中明确标注。
铭牌、按键与软件适配
设备铭牌
铭牌标注完整设备信息：型号（后缀区分硬件版本）、序列号、生产日期、主板、CPU、内存、存储、各接口 MAC 地址、电池、认证标识（CE、FCC 等），是设备溯源、备件匹配的核心依据。
按键功能
标配标准电脑按键布局，包含方向键、Home/End、PgUp/PgDn、Tab、Del、Enter、Shift、Ctrl、Alt 等；功能键、特殊指示灯键可由 TwinCAT 软件自定义控制。
TwinCAT 版本要求
不同硬件版本对应最低 TwinCAT 版本，需满足要求才能发挥全部性能：
CP62xx-0070：TwinCAT 3.1 build 4022.0 / 2.11 b2259(x86)；
CP62xx-0080/0090：TwinCAT 3.1 build 4026.16；
厂商建议始终使用最新版本。
设备安装与上电调试
运输与开箱
设备内部组件抗冲击能力弱，运输需使用原包装；温差较大、低温环境运输后，必须静置至室温，出现凝露需等待 12 小时以上方可上电。
控制柜安装
柜体开孔厚度要求：常规机型 1~5mm，不锈钢前面板机型 1~3mm；
散热要求：设备上下必须预留 5cm 通风空间，避免阳光直射、屏幕反光；
安装方式：使用背部压杆固定，配备 3.0mm 内六角工具，严格按照指定姿态安装，禁止倒装、侧装。
接线规范
接线顺序：先接地线、数据线，最后接电源线；雷雨天气禁止插拔线缆；
接地要求：同时做保护接地 + 功能接地，接地线建议≥10mm²，遵循 EN 60204-1 标准，外接设备需保证电位一致；
UPS 与电池：可外接 C9900-U330 专用电池组，仅可使用原厂配件，电池组可实现断电续航与第二屏供电。
开关机逻辑
PC-ON 引脚：0V 开机，24V 关机；关机状态需持续保持 24V 直至完全断电，否则设备重启；
Power Status 输出：整机下电后输出 0V，最大负载 0.5A，可联动外部接触器；
操作禁忌：严禁系统未正常关机时切断主电源，防止数据丢失、硬盘损坏；
触屏使用：仅可用裸手或无尘手套操作，可加装原厂保护膜，也可通过配套工具设置清洁模式。
系统配置
Beckhoff Device Manager
设备开机自动启动，也可通过浏览器输入localhost/config手动访问，用于硬件诊断、状态监控、远程配置。出厂默认账号：Administrator，密码：1，首次登录必须修改密码；建议设置长度≥10 位、包含大小写、数字、符号的高强度密码，BIOS 也建议增设密码。
UPS 配置
设备搭载 UPS 功能时，需在系统内选择对应厂商、型号与通讯端口完成配置，配套软件与驱动出厂预安装，无系统设备需手动部署。
停机、拆卸与报废处理
停机流程：正常关闭系统→断开 24V 主电源→依次拔除数据线、接地线；

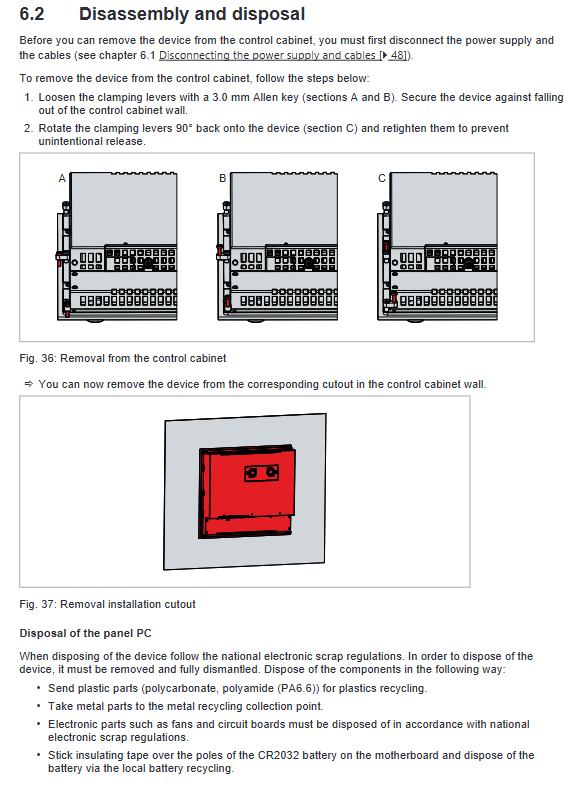

拆卸：松开压杆，将设备从柜体开孔取出；
报废拆解：按当地电子垃圾法规分类回收塑料、金属、电路板；主板 CR203 电池需绝缘电极后，交由专业电池回收机构处理。
日常维护与部件更换
清洁规范
前面板（IP65）可使用玻璃清洁剂、酒精等温和试剂；禁止使用高压水枪、压缩空气、研磨清洁剂、蒸汽清洗；清洁触屏前建议开启软件清洁模式。
预防性更换周期（建议）
部件 推荐更换周期
UPS 电池组 5 年
2.5/3.5 英寸机械硬盘 5 年（高温工况缩短运行时长）
散热风扇 7 年
SSD/CFast 闪存 10 年
主板 CR2032 电池 5 年
部件更换操作
主板电池：型号 CR2032（3V 锂锰电池），禁止充电、拆解、焚烧，更换时区分正负极；
存储介质（硬盘 / SSD/CFast）：断电操作，可使用 Beckhoff BST 工具完成系统镜像备份与迁移；不同机型存储位布局略有差异；
散热风扇：拆卸背部盖板更换，必须使用原厂配件。
ESD 防静电要求
拆装电子部件必须做好防静电措施（防静电手环、防静电台面、接地），防止静电击穿电路板。
故障排查
文档汇总常见故障、原因与对应解决方案：
设备完全无反应：检查供电线路，仍异常联系倍福售后；
无法完成开机引导：恢复 BIOS 默认设置，无效则报修；
系统启动但控制器异常：排查上位软件或外部下位设备；
TwinCAT USB 通讯报错：将通讯周期从默认 10ms 调整至 50~80ms；
屏幕黑屏 / 局部异常：排查背光或硬件故障，联系售后检修。
整体技术参数
电气参数：供电 22~30 VDC（标称 24 VDC），最大电流 5.5 A；内置 fTPM 2.0 安全芯片；
防护等级：前面板 IP65，背部接口区 IP20；
环境参数：工作温度 0~55℃，储运温度 - 20~65℃，相对湿度≤95%（无凝露）；
机械性能：符合 EN 60068 振动、冲击标准，抗工业振动与短时冲击；
电磁兼容：满足 EN 61000-6-4（辐射发射）、EN 61000-6-2（抗干扰）；
认证：标配 CE、EAC、UKCA、FCC 等国际认证。
