UniOP ePAD05 & ePAD06 工业 HMI
UniOP ePAD05 & ePAD06 工业 HMI

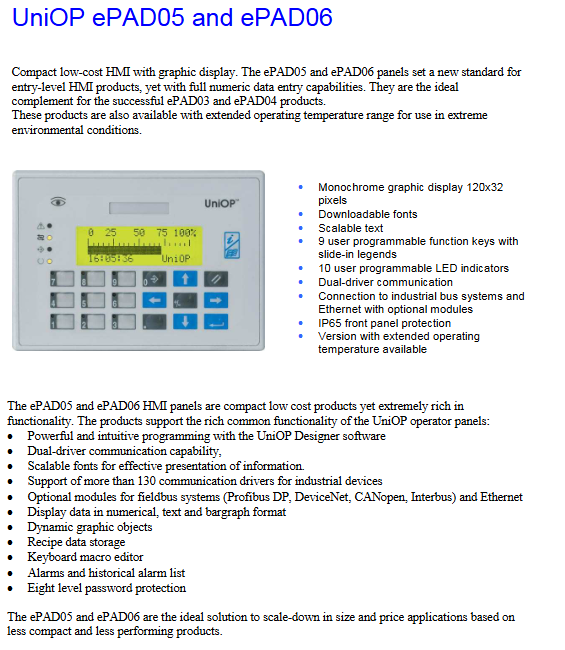

产品整体定位与概述
UniOP ePAD05、ePAD06 是经济型紧凑型入门级工业人机界面（HMI），作为 ePAD03/ePAD04 系列的补充产品，主打小体积、高性价比，完整支持数字录入功能，适配各类中小型自动化设备与成本敏感型项目。两款机型均提供宽温拓展版本，可在极端温度环境下运行，适用于常规工业现场及特殊工况场景；整体定位为替代传统大尺寸、高成本 HMI，实现设备小型化、低成本升级，延续 UniOP 系列成熟的软硬件架构与通用功能体系。
核心外观、显示与人机交互配置
显示系统两款设备统一采用单色图形 LCD 显示屏，物理分辨率为 120×32 像素；支持字体下载、文本缩放，可展示数字、文本、柱状图及动态图形对象，满足工业数据可视化基础需求。
面板交互部件
功能按键：标配9 路可编程功能键，搭配可抽拉式标识条，可选配专用打印标签配件，方便现场功能标注与管理；
状态指示灯：集成10 路可编程用户 LED，可自定义绑定设备运行、故障、通讯、模式等状态，实现直观灯光提示；
无触摸屏设计，纯实体按键方案，适配粉尘、油污、佩戴劳保手套作业的工业环境。
硬件电气、结构与环境参数
1. 供电与功耗
供电规格：通用工业宽压直流供电，电压范围18~30 VDC；
功耗：24 VDC 标准电压下，最大工作电流 0.25 A，低功耗设计；
保护配置：内置过流保护装置，具备电路安全防护能力。

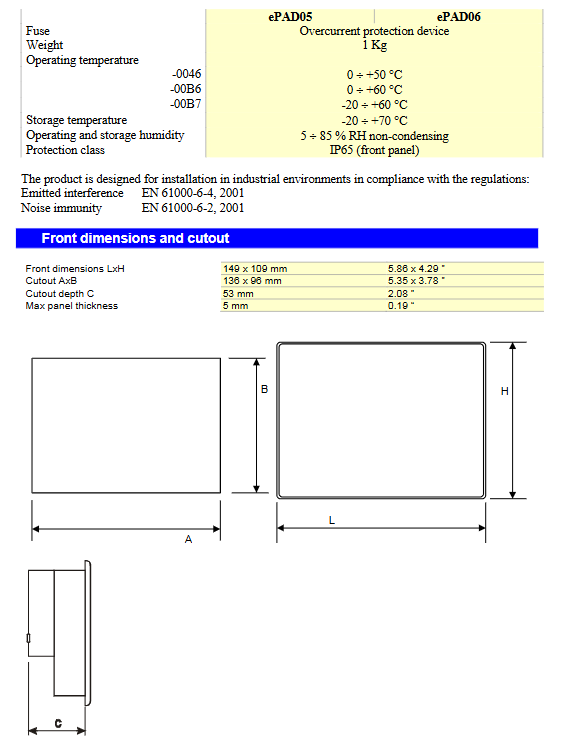

2. 物理尺寸与安装
整机重量：1 Kg；
面板外形尺寸：149×109 mm；
柜体开孔尺寸：136×96 mm；
安装深度：53 mm，最大适配面板厚度 5 mm；
采用标准嵌入式安装，结构紧凑，适配狭小控制柜与设备操作面板。
3. 环境适应性与防护等级
防护等级：前面板达到IP65，可防尘、防喷水与油污飞溅，适配恶劣工业工况；
温度范围
标准版：0℃ ~ +50℃
中温拓展版：0℃ ~ +60℃
高低温极限版：-20℃ ~ +60℃
统一存储温度：-20℃ ~ +70℃
湿度：工作与存储环境湿度 5%~85% RH，要求无凝露；
电磁兼容：符合 EN 61000-6-4（辐射干扰）、EN 61000-6-2（抗干扰）国际标准，抗工业电磁干扰能力强。
通讯接口、速率与拓展能力
基础硬件接口标配 PC / 打印机接口、PLC 专用接口，PLC 端口原生支持RS-232、RS-422、RS-485三类主流串口通讯；配备辅助扩展端口，需加装可选模块方可接入工业总线与以太网。
通讯速率
ePAD05：编程通讯速率 9600 ~ 38400 bps；
ePAD06：固定编程速率 9600 bps。
通讯核心特性
驱动资源：内置130 余种工业设备通讯驱动，兼容主流 PLC、变频器、智能仪表等工控设备；
双驱动能力：ePAD05 支持双驱动通讯，可同时对接两类不同协议的下位设备；ePAD06 无此功能；
网络架构：ePAD05 支持 UniNET 网络服务端 / 客户端模式；ePAD06 仅支持 UniNET 客户端模式；
拓展模块：可选配 Profibus DP、DeviceNet、CANopen、Interbus 等现场总线模块及以太网模块，实现总线组网、远程编程与数据传输。
功能模块差异化对比（ePAD05 /ePAD06）
两款机型功能配置存在明显梯度差异，核心区别如下：
页面变量：全系列统一支持单页面变量数量无限制，便于集中展示多组工艺参数与设备状态。
配方存储：ePAD05 配备16 KB 独立配方存储空间，支持配方保存、调用与管理；ePAD06 无配方功能。
报警与事件：
两者均支持1024 路报警点位、独立报警信息页面；
搭载 256 条历史事件列表，可记录设备运行、报警、操作日志。
时钟与备用电池：
ePAD05：内置硬件实时时钟（RTC），搭配可拆卸 CR2430（3V/270mA）不可充电锂电池，断电后维持时钟运行，电池可现场更换；
ePAD06：无硬件时钟、无备用电池。
通用标配功能
两款机型均搭载键盘宏编辑器、八级密码权限保护；支持通过 UniOP Designer 软件编程组态，操作逻辑简单易用；可实现按键宏录制、多级权限管控，防止参数误改，规范现场操作。
软件与附加特性
组态软件：配套UniOP Designer编程软件，功能强大、操作直观，适配项目开发、程序上传下载与在线调试；
显示能力：支持动态图形元素、多格式数据展示，结合可缩放字体提升信息可读性；
附加配件：提供可打印标签纸配件，用于功能按键标识标准化制作。
产品型号释义与选型方向
主流型号
ePAD05-0046：标准版图形 HMI，带实时时钟；
ePAD05-00B7：宽温拓展版图形 HMI，带实时时钟；
ePAD06-0046：标准版基础图形 HMI，无时钟、无配方、无双驱动。
选型建议
选用ePAD05：适用于有配方管理、时间记录、多协议并行通讯、全功能网络组网需求的项目，兼顾常规与宽温工况；
选用ePAD06：主打极致低成本，仅需基础监控、简单通讯、单协议对接的简易自动化设备。
