UniOP ePAD03/ePAD04 入门级 HMI
时间: 2026-06-12浏览次数：
UniOP ePAD03/ePAD04 入门级 HMI
UniOP ePAD03/ePAD04 入门级 HMI

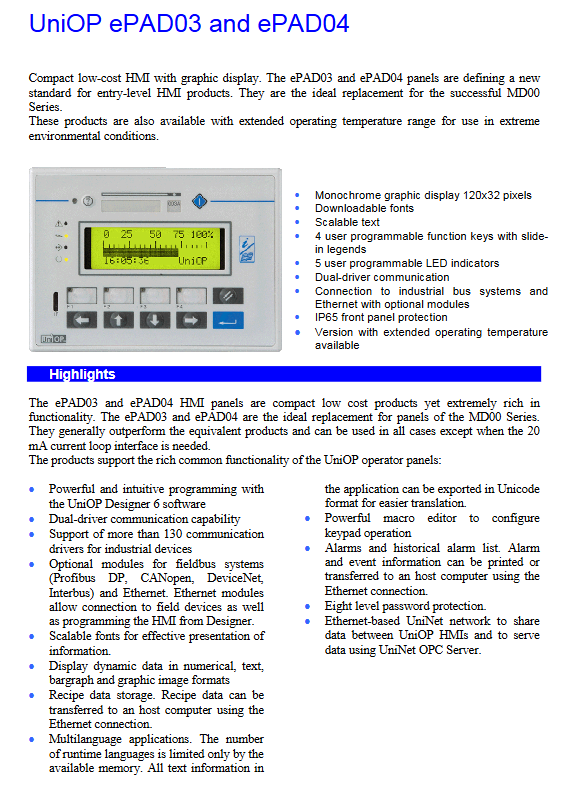

产品概述
UniOP ePAD03 与 ePAD04 是面向入门级市场打造的紧凑型低成本工业人机界面，作为经典 MD00 系列的升级替代产品，二者重新定义了基础款工业 HMI 的技术标准，综合性能全面优于前代产品。该系列设备摒弃冗余配置，聚焦工业现场基础监控、数据交互与设备操控需求，机身小巧、功耗低廉，同时保留完整的工业级功能、通讯拓展能力与环境耐受性，可适配常规工况与拓展温区的特殊生产场景。两款产品整体架构高度一致，仅在硬件时钟、事件存储、备用电池等细节配置上存在区分，广泛应用于小型单机设备、分布式辅助工位及老旧自动化系统改造项目。
硬件与环境参数
2.1 电气与物理规格

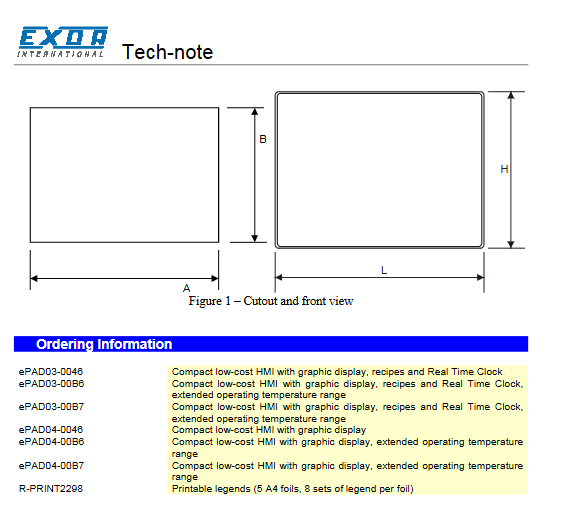

该系列人机界面采用18 VDC~30 VDC宽电压直流供电，完美匹配工业主流 24 VDC 供电体系，在额定电压下工作电流仅 0.25 A，低功耗特性有效减轻控制柜电源负载。设备搭载自动熔断器，无需人工更换即可实现过流、短路保护，简化运维流程。整机重量仅 1 Kg，面板尺寸 149 mm×109 mm，柜体开孔尺寸 136 mm×96 mm，安装深度 53 mm，紧凑的结构设计适配狭小的嵌入式安装空间。
在配件配置上，ePAD03 配备CR2430 3V 非充电式锂电池，为硬件实时时钟提供断电续航，电池支持现场自主更换；ePAD04 则无内置电池与硬件时钟模块，进一步压缩成本，满足无时间记录需求的基础应用场景。
2.2 环境适配与防护性能
设备拥有多版本温区规格，标准版工作温度为 0℃~50℃，拓展版可实现 0℃~60℃，极限低温版本支持 **-20℃~60℃** 运行，能够应对冷链、户外机柜、高温车间等极端环境。全系列产品存储温度范围统一为 - 20℃~70℃，工作与存储环境湿度要求为 5%~85% RH（无凝露），防潮能力适配多数工业厂房。
前面板达到IP65 防护等级，可抵御粉尘侵入与液体飞溅，适配机床、包装机械等多油污、多粉尘的工况。产品严格遵循 EN 61000-6-4 与 EN 61000-6-2 电磁兼容标准，抗电磁干扰能力强，可与变频器、电机等大功率设备近距离协同工作，保障运行稳定。
显示与人机交互系统
ePAD03 和 ePAD04 搭载120×32 像素单色图形显示屏，支持下载自定义字体与文本缩放功能，显示形式涵盖数字、文本、柱状图及图形图像，突破纯文本面板的显示局限，可呈现简易工艺图形与动态数据。
交互部件配置标准化工业按键与指示灯：机身集成 4 个可编程功能键，搭配可抽拉式标识条，便于根据功能自定义标签；同时配备 5 路可编程 LED 指示灯，可绑定设备运行、故障、通讯等状态，实现可视化状态提醒。整套交互组件耐用性强，即便操作人员佩戴劳保手套也可精准操作，契合工业现场作业习惯。
通讯架构与拓展能力
通讯能力是该系列产品的核心优势之一，设备搭载双驱动通讯技术，可同时运行两组通讯协议，对接不同品牌、不同协议的下位工控设备。设备内置 130 余种工业设备通讯驱动，兼容市面主流 PLC、变频器、智能仪表等产品。
基础通讯之外，设备支持选配拓展模块，可接入 Profibus DP、CANopen、DeviceNet、Interbus 等主流工业总线，也可加装以太网模块。以太网不仅支持程序远程上传下载，还能实现配方数据、报警信息、历史事件的远程传输与打印。依托以太网架构的 UniNET 网络，多台同系列 HMI 可实现数据共享，搭配 UniNet OPC 服务器完成数据交互，适配小型网络化控制系统。需要注意的是，该系列产品未搭载 20 mA 电流环接口，不适合仍依赖该通讯方式的极老旧设备。
核心工业功能模块
两款设备均搭载 UniOP 系列通用工业功能，依托 UniOP Designer 6 软件完成程序编写与组态，编程逻辑直观，入门难度低。报警系统统一支持1024 路报警点位，可实时监测设备异常并推送报警信息；其中 ePAD03 配备 256 条历史事件列表，配合硬件时钟实现事件溯源，ePAD04 则精简了该功能，适配基础监控场景。
设备内置配方存储功能，多组工艺参数可批量保存与调用，借助以太网还能将配方数据上传至上位计算机，方便数据备份与管理。键盘宏编辑器可录制连续操作指令，实现一键启停、流程复位等自动化操作，降低人为误操作风险。八级密码保护功能划分多层操作权限，有效防护工艺参数与系统配置，保障生产安全。此外，设备支持多语言项目编译，文本内容可导出为 Unicode 格式，便于多语种场景下的翻译与部署。
