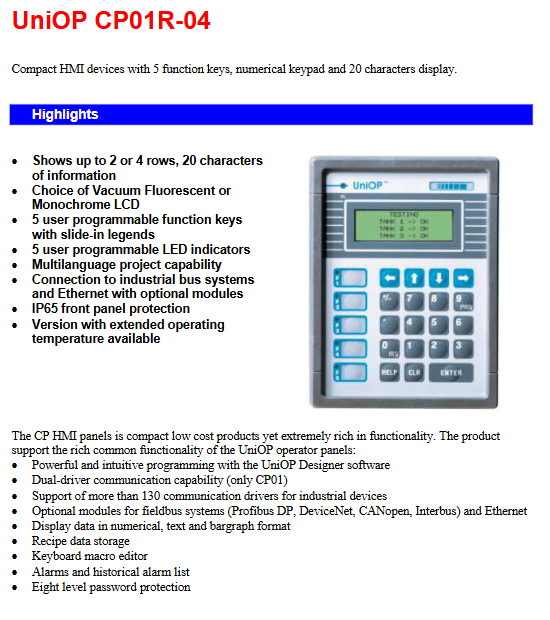

在现代工业自动化体系中，小型单机设备、模块化控制系统与分布式辅助工位，对人机界面（HMI）提出了小型化、低成本、高集成、强适配的需求。传统大尺寸人机界面安装空间受限、采购与运维成本偏高，难以适配紧凑型控制柜、嵌入式操作面板等场景。UniOP CP01R-04 是一款专为狭小安装空间打造的紧凑型工业人机界面，凭借精简的机身结构、丰富的内置功能、多元通讯能力与工业级防护标准，成为小型自动化设备、老旧产线改造、现场辅助控制单元的主流选择。该设备兼顾经济性与实用性，搭载单色 LCD 显示、可编程按键、多制式通讯接口及全套工业管控功能，同时支持工业总线与以太网扩展，可对接全球主流工控设备。本文结合设备技术参数，从硬件配置、显示系统、人机交互、通讯体系、核心功能、防护标准及应用场景等维度，对 UniOP CP01R-04 进行全面技术解读，为自动化选型、程序开发、现场调试与设备运维提供专业参考。
硬件架构与电气参数
2.1 基础电气与物理参数
UniOP CP01R-04 采用工业通用宽压直流供电设计，供电电压范围为18 VDC~30 VDC，完美适配工业现场标准 24 VDC 供电系统，可耐受现场电压小幅波动，无需额外配置稳压模块。在 24 VDC 额定电压下，设备最大工作电流仅为 0.300 A，功耗极低，能够有效降低控制柜电源负载，适配多设备密集安装场景。设备内置一枚2 A 可更换熔断器，可在电路短路、过流等异常工况下切断回路，保护内部电路安全，熔断器采用外置设计，现场更换便捷，大幅缩短故障停机时间。
设备整机重量约 1.1 Kg，结构紧凑，面板安装尺寸为 138 mm×186 mm，柜体开孔尺寸 117 mm×176 mm，最大适配面板厚度 5 mm，安装深度 74 mm，标准嵌入式安装方式可兼容绝大多数小型工业控制柜、设备操作面板。硬件存储方面，设备标配512 KB 用户存储空间，同时支持同等容量扩展，充足的存储空间可承载多页面组态程序、通讯驱动、基础配方数据与工程配置文件，满足中小型控制项目的存储需求。设备搭载CR2430 3V 非充电式锂电子电池，作为硬件实时时钟（RTC）的备用电源，电池支持现场手动更换，断电状态下可持续维持时钟运行，保障数据时间戳连续完整。
在温湿度适应能力上，设备正常工作温度区间为0℃~+50℃，存储温度范围拓展至 - 20℃~+70℃，工作与存储环境湿度要求为 5%~85% RH（无凝露），可适应厂房、车间、户外机柜等多样化工业环境，高低温耐受能力满足常规工业工况要求。同时厂商提供宽温定制版本，可应用于冶金、冷链等特殊温度场景。
2.2 防护等级与电磁兼容
工业现场普遍存在粉尘、水汽、油污、飞溅物等干扰因素，该设备前面板具备IP65 防护等级，可完全阻挡粉尘侵入，同时耐受低压喷水、油污飞溅，无需额外加装防护外壳，适用于机床、包装机械、输送设备等工况复杂的生产现场。
电磁兼容性是工业设备稳定运行的核心保障，UniOP CP01R-04 严格遵循国际电磁兼容标准，辐射干扰符合EN 61000-6-4标准，抗干扰能力遵循EN 61000-6-2标准，可抵御变频器、电机、接触器等大功率设备产生的电磁辐射，避免出现通讯中断、画面错乱、程序异常等问题，保障整机长期稳定运行。
显示与人机交互系统
3.1 显示单元技术特性
UniOP CP01R-04 搭载单色 LCD 显示屏，配备 LED 背光，背光使用寿命可达 100000 小时，长期使用无明显亮度衰减，契合工业设备常年不间断运行的需求。屏幕采用 4 行 20 列字符布局，字符高度 5 mm，支持切换为 2 行 20 列显示模式，可直观展示数字参数、文本信息、报警内容与柱状图数据，满足小型设备参数监控、状态提示的基础需求。设备支持 8 组自定义字符，工程师可根据工艺需求编辑专属标识、工位代号与状态符号，提升界面适配性；同时集成软件对比度调节功能，操作人员可根据现场光照强度调整显示效果，保证强光、弱光环境下均可清晰读取信息。
该系列产品提供显示方案可选配置，除单色 LCD 外，还可选用真空荧光显示屏，进一步适配低温、高湿等特殊工况。屏幕无屏保功能，保持常显状态，便于操作人员实时观察设备运行数据，符合工业现场连续监控的使用习惯。
3.2 按键与状态指示单元
设备采用实体按键交互方案，摒弃触摸屏设计，更适配多粉尘、多油污、操作人员佩戴劳保手套作业的工业场景。整机配备5 个可编程功能键与标准数字键盘，功能键搭配滑入式标识条，用户可根据功能定义更换标识，同时厂商提供激光打印式标识配件，方便现场标准化管理。所有功能键均可通过程序自定义指令，实现页面切换、设备启停、报警确认、配方调用、模式切换等高频操作，简化现场操作流程。
面板集成专用绿色状态 LED 指示灯，具备多重状态提示逻辑：无按键操作且设备正常时指示灯熄灭；按下任意按键时指示灯常亮，提供操作反馈；通讯故障、电池低电量时指示灯闪烁；硬件故障时指示灯常亮，单一 LED 整合多类故障与状态提示，帮助运维人员快速判断设备工况。整套按键与指示系统结构耐用、操作精准，故障率远低于触控面板，降低后期维护成本。
多制式通讯体系与扩展能力
通讯是人机界面实现数据交互的核心，UniOP CP01R-04 构建了多接口、可扩展的多层通讯架构，兼顾基础设备连接、PLC 通讯、工业总线与网络化组网，兼容性覆盖新老工控设备。

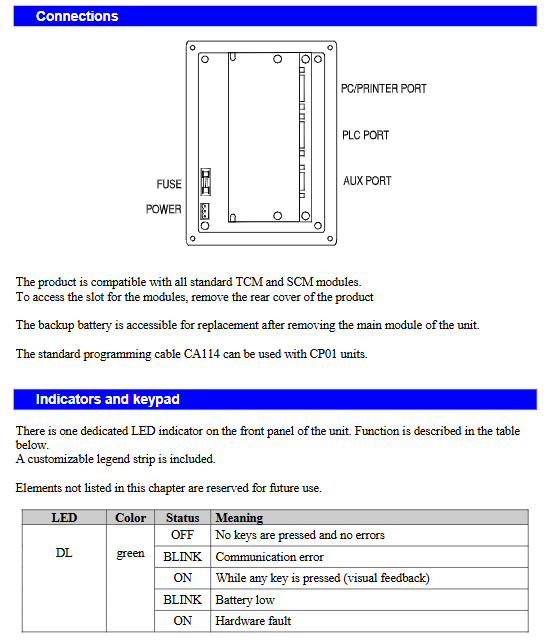

设备标配三类基础通讯端口：PC / 打印机端口、PLC 专用端口与辅助扩展端口，原生支持RS-232、RS-422、RS-485、CL 20 mA 电流环四种主流通讯模式，编程波特率区间为 9600~38400 bps，可适配不同传输距离与设备类型。RS-485 差分通讯传输距离远、抗干扰强，是对接主流 PLC、智能仪表的核心接口；CL 20 mA 电流环则专门兼容早期老旧工控设备，为老旧产线改造提供便利。
该设备具备双驱动通讯能力，这是 CP01 系列独有的技术优势，可同时加载两组通讯驱动，实现同时对接两类不同协议的下位设备，无需额外增加通讯模块，提升系统集成度。设备内置超过 130 种工业设备通讯驱动，可适配市面上绝大多数品牌 PLC、变频器、传感器等工控产品，通用化程度极高。
在扩展能力方面，辅助端口支持选配模块拓展Profibus DP、DeviceNet、CANopen、Interbus等主流工业总线，同时可加装以太网模块，接入工厂局域网，适配现代化总线型控制系统与网络化管理架构。此外，设备集成 UniNET 网络功能，支持客户端 / 服务端模式，可实现多台人机界面、PLC 之间的数据共享与联动，满足小型分布式控制系统的组网需求。设备兼容标准 CA114 编程线缆，搭配 UniOP Designer 组态软件，程序上传、下载、在线调试操作简单，开发门槛低。
核心工业功能模块
UniOP CP01R-04 虽机身紧凑，但完整继承了 UniOP 系列工业人机界面的全套核心功能，覆盖参数监控、报警管理、配方存储、权限管控、自动化操作等工业刚需。
页面组态方面，设备单页面变量数量无限制，工程师可将同一工位、同一设备的全部监测变量集中展示，无需频繁切换页面，提升监控效率。报警系统支持1024 路独立报警点位，配备专属报警信息页面与 256 条历史事件列表，可完整记录设备异常状态、触发时间与运行事件，结合硬件实时时钟，为故障追溯、设备运维提供数据支撑。
针对多品类生产场景，设备搭载独立16 KB 配方专用存储区，可存储多组工艺配方，生产换型时一键调用参数，减少人工设置误差，提升生产效率。内置键盘宏编辑器，支持录制连续按键操作并绑定至功能键，实现复杂流程一键自动化执行，规范操作流程，降低人为误操作概率。
权限管理上，设备配备八级密码保护功能，可划分多层操作权限，区分普通操作人员、运维人员、管理人员的操作范围，有效防止工艺参数、系统配置被随意篡改，保障控制系统与生产安全。设备支持多语言项目编译，可根据使用地区切换操作语言，适配全球化生产场景。
应用场景与运维规范
6.1 主流工业应用场景
依托小型化、高兼容、低成本的特性，UniOP CP01R-04 主要应用于空间受限的工业场景。其一为中小型单机自动化设备，包括小型机床、纺织机械、包装设备、食品加工机械等，作为本机操作与监控面板；其二是老旧自动化产线改造，凭借对 CL 20 mA、传统串口协议的兼容能力，直接替换老旧人机界面，无需改动下位控制程序；其三为模块化辅助控制系统，如流水线工位、物料分拣单元、小型水处理设备、暖通控制系统等，实现分布式点位监控；其四为工业总线子站点，通过选配总线模块接入大型控制系统，作为现场本地操作终端。
6.2 日常运维要点
日常使用中，需保证供电电压维持在 18~30 VDC 区间，定期检查 2 A 熔断器状态，选用同规格配件更换。通讯接线时区分各接口引脚，RS-485 总线按规范配置终端电阻，屏蔽层单点接地，降低电磁干扰。前面板采用干燥软布清理粉尘与油污，禁止使用腐蚀性液体，保护 IP65 防护性能。
备用电池需定期检查电量，出现低电量提示时及时更换同型号 CR2430 锂电池，避免时钟数据丢失。程序与配方数据建议定期通过 PC 端口备份，防止设备故障导致数据损毁。更换扩展模块、拆解机身前需切断电源，严格按照设备手册操作，避免硬件损坏。
