UniOP BKDR-16 工业人机界面
时间: 2026-06-12浏览次数：
UniOP BKDR-16 工业人机界面
UniOP BKDR-16 工业人机界面
在现代工业自动化体系中，人机界面（HMI）作为连接操作人员、可编程逻辑控制器（PLC）与现场执行设备的核心交互终端，承担着数据采集、状态监控、指令下发、故障报警等关键职能，其运行稳定性、功能完整性、通讯兼容性直接决定整条自动化产线、单机设备及分布式控制系统的运维效率。工业现场工况复杂，存在电压波动、电磁干扰、粉尘污染、持续不间断运行等严苛使用条件，这就要求工业人机界面必须具备扎实的硬件基础、标准化的工业通讯能力、丰富的内置功能以及长期运行的可靠性。

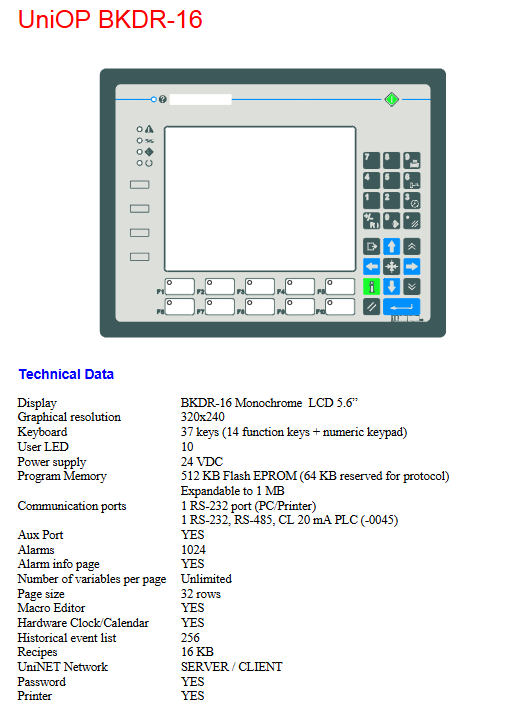

UniOP BKDR-16 是一款面向传统工业自动化领域打造的专业型按键式人机界面终端，依托成熟的硬件架构与模块化功能设计，广泛适配各类中小型 PLC 控制系统、单机自动化设备、流水线监测单元以及老旧自动化设备改造项目。该设备凭借 5.6 英寸单色液晶显示、全按键操作模式、多接口通讯体系、大容量程序存储以及完善的报警、配方、历史记录等工业专用功能，成为工业现场中通用性极强的经典人机交互设备。本文基于设备原始技术资料，从硬件配置、显示系统、人机交互单元、存储架构、通讯端口、核心功能模块、运行适配性、实际应用场景以及设备运维要点等多个维度，对 UniOP BKDR-16 进行全面、细致的技术性剖析，系统阐述其技术特性、运行逻辑与工业适配价值，为自动化工程选型、设备调试、系统集成以及老旧设备升级提供详实的技术参考。
整体硬件架构与基础电气参数
2.1 设备整体定位与基础参数

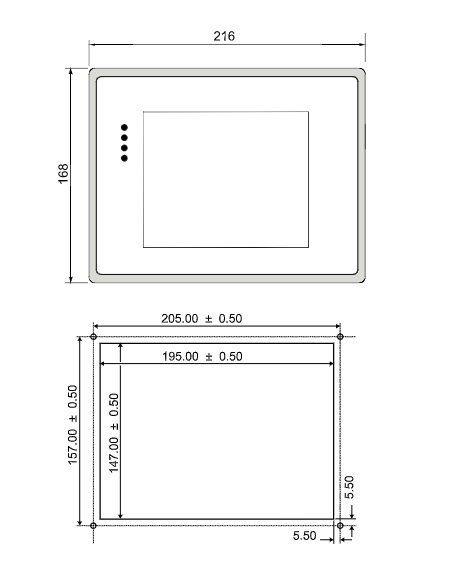

UniOP BKDR-16 属于 UniOP 旗下 16 系列标准工业人机界面，同系列还包含 BKDC-16、BKDL-16 等衍生型号，三款设备物理尺寸一致，核心差异集中在显示单元类型，其中 BKDR-16 采用工业级单色液晶显示屏，也是该系列中应用范围最广、市场保有量最高的型号，同时可作为停产型号的替代终端使用，具备极强的设备兼容性与替换适配能力。该设备采用一体化面板式结构设计，适配工业控制柜嵌入式安装方式，面板结构紧凑，内部电路布局遵循工业电磁兼容设计标准，能够抵御工业现场电机、变频器、接触器等设备产生的电磁干扰，保障整机长期稳定运行。
在供电系统方面，UniOP BKDR-16 采用工业通用24 VDC 直流供电模式，这也是全球工业自动化设备的主流供电标准，完美匹配工业控制柜直流电源模块、开关电源、车载直流供电系统等供电单元，无需额外配置电压转换模块，大幅降低现场布线与配电改造的工作量。24 VDC 供电方案容错性强，能够适应工业现场常规的电压小幅波动，结合内部稳压电路，可有效规避瞬时电压尖峰、电压跌落等问题对设备运行造成的影响，契合工业设备 7×24 小时连续运行的基本要求。
2.2 存储系统架构与分区设计
存储单元是工业人机界面程序运行、项目存储、协议解析、数据缓存的核心载体，UniOP BKDR-16 搭载512 KB Flash EPROM 闪存作为基础程序存储器，闪存介质具备断电数据不丢失、读写寿命长、抗震动、耐高温等优势，完全适配工业现场复杂工况，区别于普通民用存储芯片，可在长期频繁读写、断电重启的工况下保持数据完整性。
该设备对存储空间进行了精细化分区管理，在总 512 KB 闪存中，专门划分出64 KB 固定存储空间用于通讯协议存储。这一分区设计是针对工业人机界面核心需求的专项优化，工业 HMI 的核心功能之一是与不同品牌、不同型号的 PLC、仪表、变频器等下位设备建立通讯，各类设备对应的通讯协议、指令集、数据交互规则均需要独立存储空间进行固化。64 KB 协议专用存储区可容纳多款主流工业通讯协议驱动，保障设备能够快速完成协议调用、数据解析与指令交互，避免协议数据与用户工程程序相互占用空间，从底层架构上提升通讯响应速度与程序运行稳定性。
同时，UniOP BKDR-16 支持存储容量扩展，基础 512 KB 闪存可升级至1 MB，存储扩容功能极大拓展了设备的工程承载能力。当用户需要制作复杂组态页面、多页面联动程序、大量配方数据、多条历史事件记录以及多协议并行通讯项目时，扩容后的存储空间可满足大型工程的存储需求，有效避免因存储空间不足导致的工程无法下载、页面加载卡顿、数据丢失等故障，让设备可适配中大型自动化控制系统项目，突破基础版本的功能限制。
显示系统技术特性
3.1 显示面板规格与分辨率
UniOP BKDR-16 标配5.6 英寸工业单色 LCD 液晶显示屏，是工业人机界面经典的显示尺寸，兼顾可视范围与面板安装空间，适配绝大多数中小型控制柜、单机操作面板的安装开孔尺寸。在图形分辨率方面，屏幕物理分辨率达到320×240，属于标准 1/4 VGA 图形分辨率，该分辨率在单色液晶显示领域，能够完美满足工业现场的显示需求。
工业人机界面的显示内容区别于民用显示屏，无需高清影音播放，核心显示内容集中在数字参数、文本信息、设备状态图标、简易图形、柱状图、报警提示、流程示意图等。320×240 分辨率可清晰呈现多行文本、密集型数字参数以及常规工业图形，字符边缘清晰，图形无明显锯齿，操作人员在工业现场正常视距内可快速读取设备运行数据、故障代码、工艺参数等关键信息。单色 LCD 显示方案相较于彩色显示屏，具备两大核心工业优势：其一，功耗更低，进一步减轻 24 VDC 供电系统的负载压力；其二，屏幕抗老化能力强，在强光、高温、低温工业环境下不会出现色彩失真、背光衰减过快等问题，屏幕使用寿命远高于普通彩色液晶面板，契合工业设备长期服役的使用需求。
3.2 显示功能与页面管理机制
在页面编辑与运行管理层面，UniOP BKDR-16 拥有极具实用性的页面规则设计，设备设定单页面变量数量无上限，这一特性是针对复杂工艺监控场景的重要优化。在自动化生产线、多工位加工设备、成套流体控制设备等场景中，单台设备往往需要同时监测温度、压力、流量、转速、位置、开关状态等数十甚至上百个工艺变量，常规入门级 HMI 会对单页面变量数量进行限制，导致操作人员需要频繁切换页面查看数据，降低操作效率。而该设备无变量数量限制的设计，允许工程师将同一工艺单元、同一设备组的所有监测变量集中布局在单一页面中，实现一站式数据查看、参数监控，简化现场操作流程。
除变量无限制外，设备规定单页面标准容量为 256 行，行布局规则规范了页面组态的排版逻辑，方便工程师进行标准化程序编写与页面布局。256 行的页面容量可支持大篇幅文本说明、多行参数列表、多组状态指示灯布局、长流程工艺示意图制作，兼顾参数显示、操作指引、工艺说明等多重使用需求，无论是简易单机控制项目，还是结构复杂的集成控制系统，都能通过合理的页面布局实现功能落地。同时，设备支持多页面创建与页面跳转功能，结合按键操作，可实现手动页面切换、条件触发自动跳转，构建层级化的人机交互页面体系，适配多级设备控制与分层监控的应用模式。
按键交互与状态指示单元
4.1 键盘布局与按键配置
UniOP BKDR-16 摒弃了触摸屏设计，采用全物理按键交互模式，整机搭载 37 个工业级薄膜按键，按键按照功能划分为两大模块，分别是 14 个专用功能键与完整数字键盘，按键分区清晰、功能定位明确，是工业现场高频率操作场景的优选交互方案。
在工业现场，粉尘、油污、水渍、手套操作是常态，触摸屏容易出现触控失灵、屏幕划伤、污渍遮挡触控区域等问题，而物理薄膜按键具备更强的环境适应性。37 个按键采用工业耐磨薄膜材质，按键行程适中、按压反馈清晰，即使操作人员佩戴劳保手套，也可精准完成按键操作，不会出现误触、按压无效等情况。14 个功能键为可编程专用按键，工程师可根据项目需求自定义按键功能，例如设置页面切换、设备启停、急停复位、参数调取、报警确认、配方调用、手动 / 自动模式切换等常用操作指令，将高频操作功能绑定在专属功能键上，实现一键操作，大幅提升现场操作效率。
配套的数字键盘主要用于工艺参数修改、设备编号录入、密码输入、数值设定等精准数值操作，数字按键布局遵循通用工控设备标准，符合操作人员的操作习惯，上手门槛低，无需长时间培训即可熟练使用。整套 37 键键盘组合兼顾快捷功能操作与精准数值输入，全面覆盖工业现场人机交互的所有操作需求。
4.2 状态指示 LED 单元
设备集成10 路独立用户 LED 指示灯，与按键系统配合形成 “按键操作 + 灯光反馈” 的完整交互体系。LED 指示灯为工业状态专用指示灯，亮度适中，在车间强光环境与昏暗控制柜内部均可清晰识别，主要用于实时反馈设备运行状态、点位开关状态、报警状态、通讯状态等信息。
工程师可在程序组态阶段对每一路 LED 进行功能绑定，例如用不同 LED 区分设备运行、停机、待机、故障、通讯正常、通讯中断、手动模式、自动模式等状态。当设备运行工况发生变化时，对应 LED 同步点亮或熄灭，操作人员无需查看屏幕页面，仅通过面板指示灯即可快速判断设备基础运行状态，实现快速巡检。在设备调试、故障排查阶段，LED 指示灯可作为简易故障点位提示，辅助技术人员定位问题，提升设备运维效率。10 路 LED 的配置数量可满足中小型设备多状态点位的指示需求，布局均匀，视觉区分度高。
