Beckwith M-3425A 发电机综合保护继电器
时间: 2026-06-11浏览次数：
Beckwith M-3425A 发电机综合保护继电器
Beckwith M-3425A 发电机综合保护继电器
产品整体概述
1. 定位与核心能力
M-3425A 是一体化发电机数字保护系统，集成保护、测量、录波、事件记录、逻辑控制、通讯六大功能，单设备可实现发电机全套主保护 + 后备保护，支持单机、多机并联场景，适配不同接地、绕组结构的发电机组。
2. 版本与功能包划分
产品分为基础功能包、全功能包，另提供多项可选扩展功能，按需选配：
基础包：标配大部分常规电气保护、基本逻辑与 IO 功能；
全功能包：包含基础包全部功能，新增距离保护、失步保护、低频累计等进阶保护；
可选功能：同期检测 (25)、转子接地 / 电刷脱落保护 (64F/64B)、低频注入式 100% 定子接地保护 (64S) 等，部分选配功能需搭配外置硬件。
3. 配套软硬件与选件
配套模块：M-3925A 动作指示模块、M-3931 人机界面 (HMI)、M-3921 转子接地耦合器（64F 专用）；
软件工具：S-3400 IPScom（组态、监控、通讯）、M-3801D IPSplot PLUS（波形分析）；
通讯配件：各类 RS-232/RS-485 通讯线缆、光纤组件；
电源选件：冗余电源模块（分低压 / 高压款）；
外置硬件（64S 专用）：20Hz 信号发生器、带通滤波器、专用电流互感器。
全套保护功能（按 ANSI 标准编号）
（一）基础包保护功能
24 过激磁保护（V/Hz）：分定时限、反时限两种特性，防止发电机铁芯因低频过励磁过热，参数区间、延时、复位时间均可整定。
27 相低电压保护：三段定值独立配置，带延时逻辑，应对系统失压、故障低电压。
27TN 中性点三次谐波低电压保护：依托三次谐波实现定子接地辅助保护。
32 方向功率保护：三档定值，可实现逆功率、低正向功率、过功率保护，用于发电机电动机工况、过载保护，支持顺序跳闸逻辑。
40 失磁保护 （双区偏移姆欧特性）：双阻抗区域配置，可叠加低电压加速跳闸逻辑，防范发电机失磁失步。
46 负序过流保护：分定时限 / 反时限，抑制不平衡负荷、相间故障产生的负序电流，防止转子过热。
49 定子过载保护：基于正序过流，模拟绕组热积累特性，设置时间常数与最大过载电流。
50 相瞬时过流、50N 中性点瞬时过流：无延时速断，作为短路主保护。
50DT 分相差动定时过流：专用于裂相绕组差动保护。
50BF 断路器失灵保护：检测故障后断路器未分闸，启动失灵跳闸逻辑。
50/27 误上电保护：结合过流 + 低电压判据，防止发电机停机状态误合闸带电。
51N 中性点反时限过流、51V 带电压控制 / 闭锁的三相反时限过流：配备 IEC、IEEE 多类反时限曲线，适配不同故障特性。
59 相过电压、59N 中性点过电压、59X 多功能过电压：59X 可用于匝间短路、母线接地保护。
59D 三次谐波电压比率保护：利用机端与中性点三次谐波比值，实现定子接地保护。
60FL 电压互感器断线检测：识别 VT 回路故障，自动闭锁相关电压类保护，防止误动。
67N 剩余方向过流：零序方向保护，针对接地故障。
81 频率保护：四档频率定值，覆盖高频、低频故障。
87 相差动、87GD 接地（零序）差动：发电机主差动保护，区分相间、接地故障，支持 CT 误差补偿。
IPSlogic 可编程逻辑：支持与 / 或 / 非布尔逻辑 + 定时器，可自定义联动、闭锁、跳闸逻辑。
断路器监视 (BM)、跳闸回路监视 (TC)：监测断路器动作次数、跳闸回路完整性。
（二）全功能包新增保护
21 三段相间距离保护：姆欧阻抗特性，配置负荷避障挡板、失步闭锁，作为线路后备保护；
78 失步保护：检测发电机与系统失步振荡，配置阻抗圆、滑极计数逻辑；
81A 低频累计保护：分 6 个频率区间，累计低频运行时长，防范叶片共振损伤；
81R 频率变化率 (ROCOF) 保护：监测频率突变，应对孤岛、系统扰动。
（三）可选扩展保护
25 同期检测：校验两侧电压、频率、相位差，支持空线 / 空母线逻辑，用于并网闭锁；
64F 转子接地保护：检测转子绕组接地故障，需搭配 M-3921 耦合器，可设置注入频率与接地电阻定值；
64B 电刷脱落保护：监测接地电刷回路状态；
64S 低频注入式 100% 定子接地保护：外接 20Hz 信号源等组件，机组运行 / 停机状态均可实现全域定子接地保护。
硬件、接口与电气参数
1. 硬件形态与安装

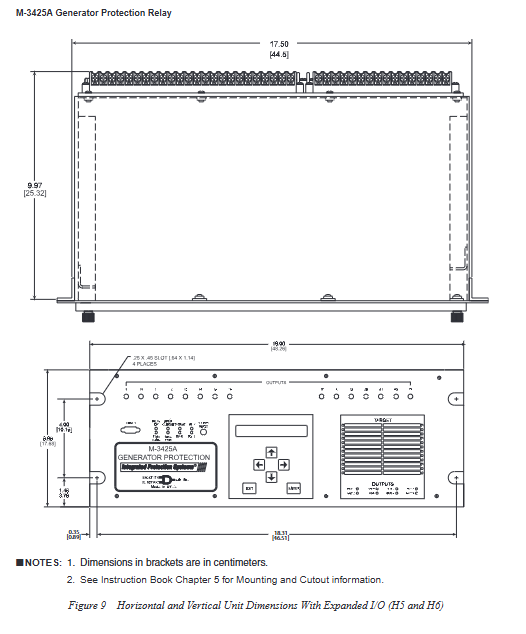

标准19 英寸机架式，支持水平 / 垂直面板安装，分标准 IO 版与扩展 IO 版，尺寸、重量不同；
电路板可拆卸，电源、主回路分区设计；
工作温度：-20℃ ~ +70℃，存储、温湿度、振动、冲击满足工业继电保护标准。
2. 采样与输入输出
（1）互感器适配
CT：支持1A / 5A两种二次额定电流；
VT：适配常规机组电压互感器，支持线电压、相电压、三角 / 星形接线配置。
（2）开关量
标准配置：6 路可编程输入、8 路可编程输出；
扩展 IO：额外增加 8 路输入、15 路输出；
输出触点满足 ANSI/IEEE C37.90 标准，可自保持 / 脉冲输出。
（3）电源系统
主电源：支持交流、直流多规格，宽电压输入，具备浪涌耐受能力；
可选冗余电源，提升供电可靠性；
跳闸回路、辅助回路电压支持多等级适配。
3. 通讯接口（三类标配 + 可选网口）
COM1（前面板 RS-232）：本地 PC 直连，用于现场调试；
COM2（背板 RS-232）：可做远程通讯或 IRIG-B 对时；启用网口后通讯功能禁用；
COM3（背板 RS-485）：两线总线，支持多机组网，最大可接 32 台装置；
可选 RJ45 以太网口：支持 Modbus TCP/IP、BECO2200、IEC 61850 协议；
IRIG-B 对时接口：支持调制 / 解调信号，实现毫秒级精准事件时标。
4. 核心精度与定值范围
电流、电压、频率、阻抗、功率等模拟量均给出整定步长、测量精度、误差范围；
所有保护延时以周波为单位（1 周波 = 20ms@50Hz / 16.67ms@60Hz），整定范围最大至 8160 周波；
内置多套反时限曲线：BECO、IEC、IEEE 标准曲线全覆盖。
人机界面与本地操作
1. 面板组件
M-3931 HMI：2 行 ×24 字符背光显示屏 + 操作按键，菜单式操作；
状态指示灯：装置正常、故障、录波触发、电源、断路器位置、同步状态等；
M-3925A 指示模块：24 路保护动作 LED、8 路输出状态 LED，直观显示哪项保护跳闸。
2. 权限管理
设置三级访问密码：
一级：仅查看参数、状态、事件；
二级：可修改定值、查看历史记录；
三级：完整配置、系统设置、密码修改（最高权限）；
默认密码禁用，用户可自定义。
3. 本地核心功能
实时监测：电压、电流、功率、频率、阻抗、谐波、三次谐波等全电参量；
定值查看 / 修改、保护投退；
事件、跳闸记录查询与清除；
波形录波手动触发、查看；
系统时间、通讯参数、设备编号设置；
自诊断、故障代码读取。
数据记录与录波功能
1. 事件记录（SOE）
分辨率1ms，带精准时标；
记录保护动作、IO 变位、装置告警、通讯故障等；
数据断电不永久保存，掉电丢失，支持导出、打印。
2. 跳闸目标记录
存储最近32 次跳闸事件，记录动作保护、当时电气量、输入输出状态、时标。
3. 故障录波（示波器功能）
采样频率：16 倍系统频率；
内存可划分为 1~16 个分区，总记录长度最大 416 个周波；
支持前置 / 后置波形录制，触发方式：保护动作、开关量、通讯手动触发；
文件格式：COMTRADE、BECO 通用格式，可使用 IPSplot 软件解析、绘图、分析；
录波数据断电丢失。
4. 累计量监测
断路器动作累计、故障电流积分；
频率运行累计（81A 专用），统计机组低频运行总时长。
S-3400 IPScom 软件操作
该软件为 PC 端核心组态工具，支持串口、以太网、调制解调器多种连接方式，核心功能如下：
通讯管理：建立连接、设置波特率、地址、协议、DHCP / 静态 IP；
参数组态：全部保护定值、IO 分配、逻辑编程、曲线设置；
实时监控：一次 / 二次电气量、相量图、阻抗图、失步 / 同期可视化界面；
文件管理：参数上传 / 下载、保存配置文件；
数据分析：读取 SOE、跳闸记录、录波文件；
设备维护：固件升级、校准、计数器清零、输出回路测试。
软件菜单包含文件、通讯、监测、继电器设置、工具、窗口、七大模块，配套完整界面操作指引、弹窗说明。
系统配置与逻辑（IPSlogic + 定值组）
1. 四套定值组
装置内置4 组独立定值方案，可通过面板、通讯、开关量手动 / 自动切换，适配机组不同运行工况（空载、并网、检修、特殊方式）。
2. 可编程逻辑（IPSlogic）
利用装置输入、保护动作信号，通过与 / 或 / 非逻辑 + 定时器自定义联锁、闭锁、联动跳闸、报警回路，灵活适配现场特殊逻辑需求。
3. IO 配置
可自由定义每路输入功能（保护闭锁、远方控制、断路器位置等）、每路输出用途（跳闸、报警、信号），支持脉冲 / 保持输出、动作延时设置。
测试、诊断与维护
1. 出厂 / 现场测试项目

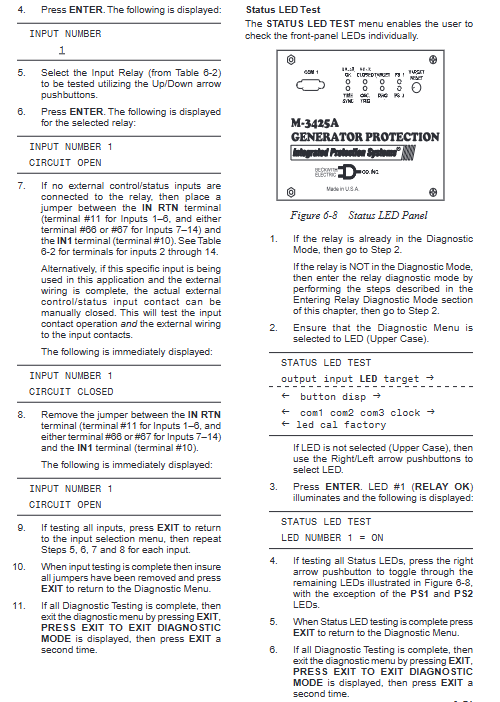

包含硬件自检、输入输出回路测试、LED / 按键测试、通讯回路测试、模拟量校准、保护传动试验等全套流程。
2. 自诊断功能
装置上电自检测，运行中实时监测硬件、电源、通讯、VT/CT 回路，故障以代码形式呈现，手册附完整故障代码表。
3. 日常维护
定期检查接线、接地、端子紧固；
定期导出事件、录波数据存档；
按需升级固件、校准采样回路；
遵循电气设备通用报废、防静电规范。
合规、标准与认证
安规与电磁兼容：符合 IEC 60255、ANSI/IEEE C37 系列标准，通过浪涌、静电、快速瞬变、辐射抗扰度测试；
机械环境：满足振动、冲击、高低温、湿热、盐雾试验要求；
认证：UL、CSA、CE 等国际认证；
文档附录：包含反时限曲线图表、接线图、端子定义、通讯引脚、安装尺寸、图纸索引。
